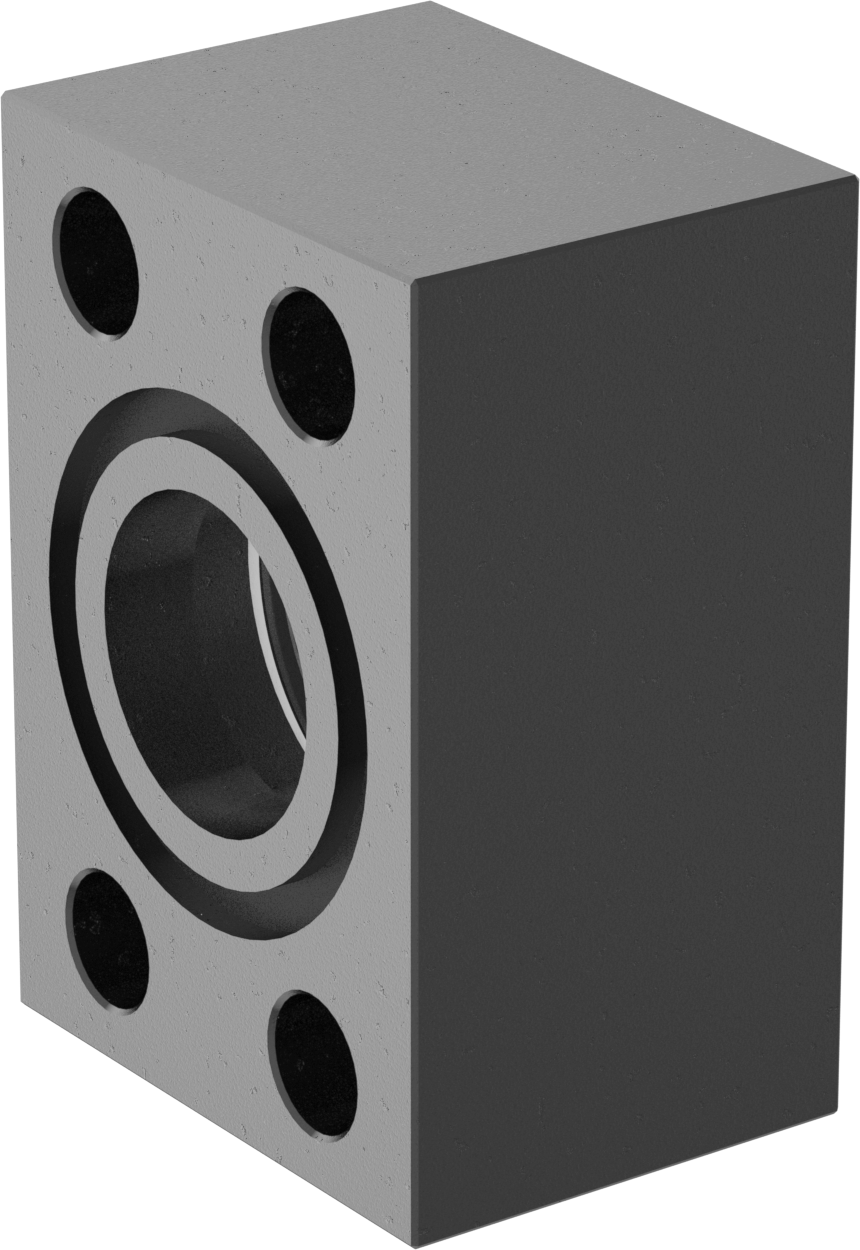

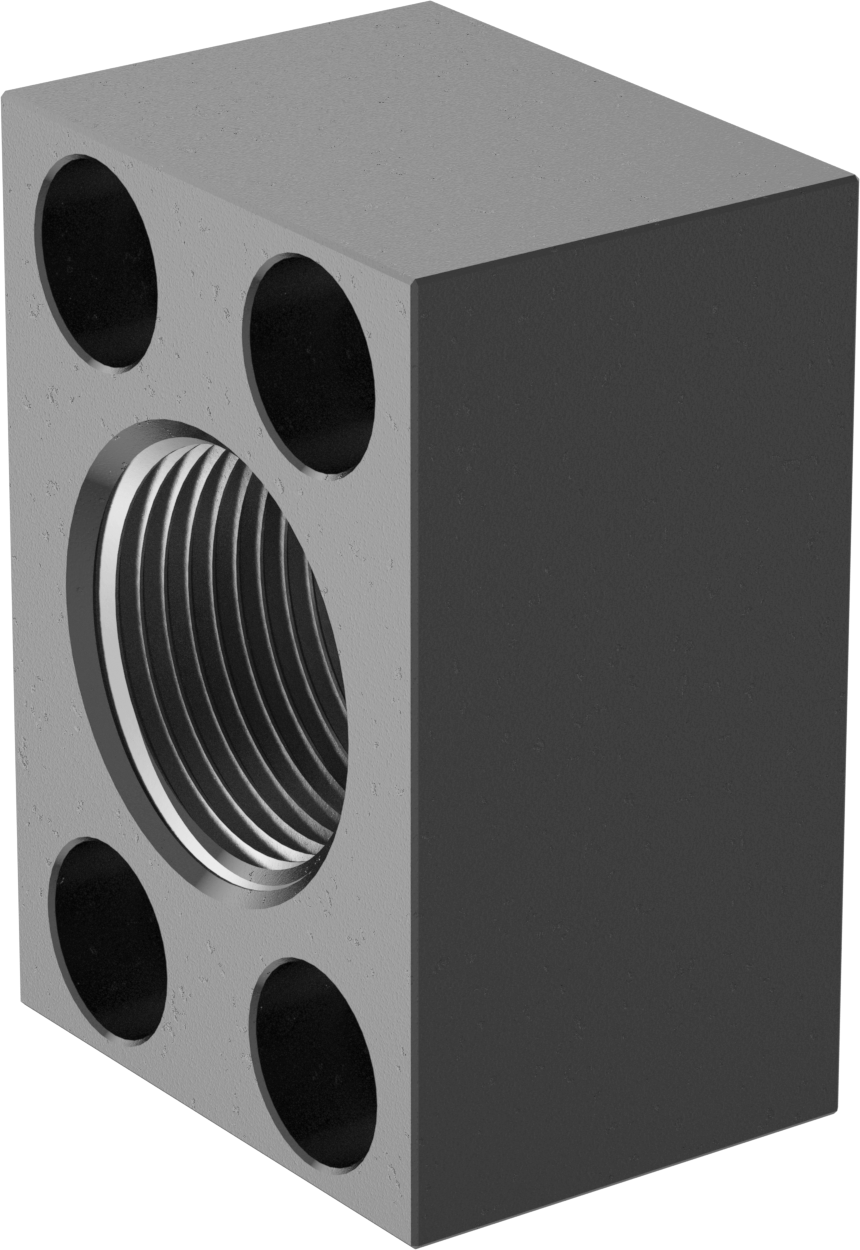

Yüksek Basınçlı Çelik Boru Flanşı, Arka tarafta O-ring yuvalı
2 varyant (Diş Boyutu, Dash Boyutu); ₺11.932 – ₺17.584
Yüksek Basınçlı Çelik Boru Flanşı, Arka tarafta O-ring yuvalı serisinde 2 varyant bulunur. Seçenekler — Diş Boyutu: 1 5/16"-12, 1 7/8"-12; Dash Boyutu: 16, 24; SAE Flanş Boyutu: 1, 2; Yükseklik: 2 53/64", 4"; Genişlik: 2", 3 1/4"; Derinlik: 1 1/2", 1 3/4". Fiyat, seçilen kombinasyona göre ₺11.932 – ₺17.584 aralığında değişir.
Özellikler
| Birlikte Kullanım | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Flanş, Adaptör |
| Flanş Tipi | Bir adet parça |
| Flanş Kodu | 61 |
| İmalat | İşlenmiş |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli × Flanşlı |
| Flanşlı Bağlantı Yüzeyi | O-Ring Yuvası |
| Diş Tipi | UN/UNF (SAE Düz) |
| Cins | Dişi |
| Diş Boyutu | 1 5/16"-1233.3 mm |
| Dash Boyutu | 16 |
| SAE Flanş Boyutu | 1 |
| O-Ring Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 3,000 psi @ 72° F207 bar @ 22°C |
| Malzeme | Çelik |
| Flanş | |

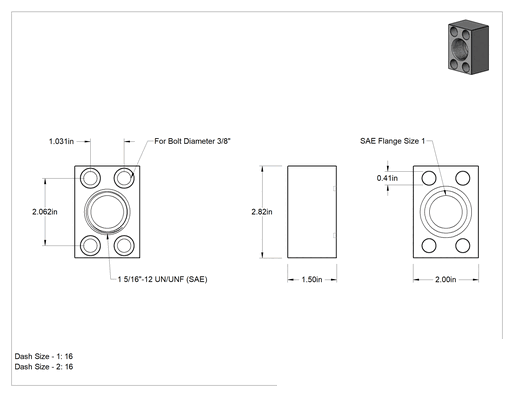

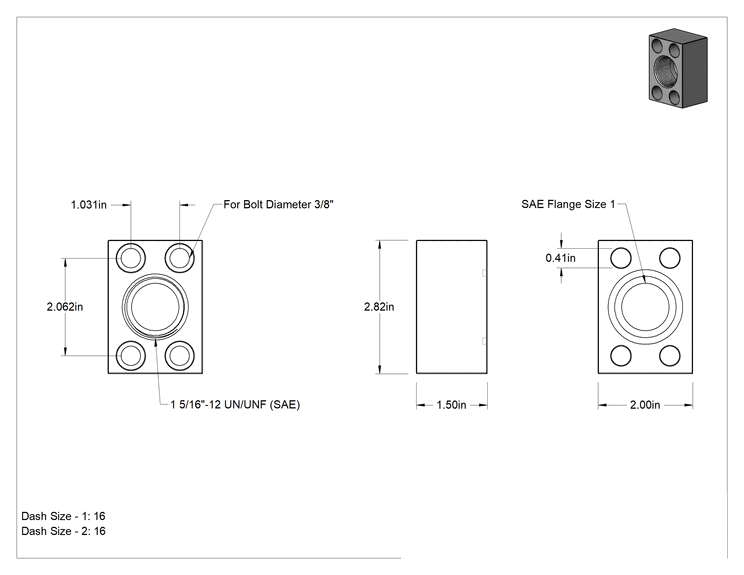

| Yükseklik | 2 53/64"71.8 mm |
| Genişlik | 2"50.8 mm |
| Derinlik | 1 1/2"38.1 mm |
| Montaj Donanımı Dahil | Evet |
| Cıvata Diş Tipi için | İnç |
| Cıvata Çapı İçin | 3/8"9.52 mm |
| Cıvata Deliği | |
| Çap | 0.41"10.4 mm |
| Adet | 4 |
| Merkezden Merkeze | 1.031", 2.063"26.2 mm / 52.4 mm |
| Karşılanan Teknik Özellikler | ISO 6162, SAE J518 |
| Sertifika | İzlenebilir Parti Numaralı Malzeme Sertifikası |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Code 61 SAE hidrolik flanşlar olarak da bilinen bu flanşlar, yüksek basınçlı bir hidrolik hattında bir erişim noktası oluşturmanıza olanak tanır. Bağlantı yapmak için flanşları ekipmana cıvatalayın veya O-ring oluklu yüzeye sahip bir flanşı, aynı boyutta düz yüzeye sahip bir flanşa cıvatalayın. Flanşlar, aşındırıcı olmayan ortamlarda kullanılmak içindir. UN/UNF (SAE Düz) dişler, O-ring çıkıntılı dişler olarak da bilinir.
