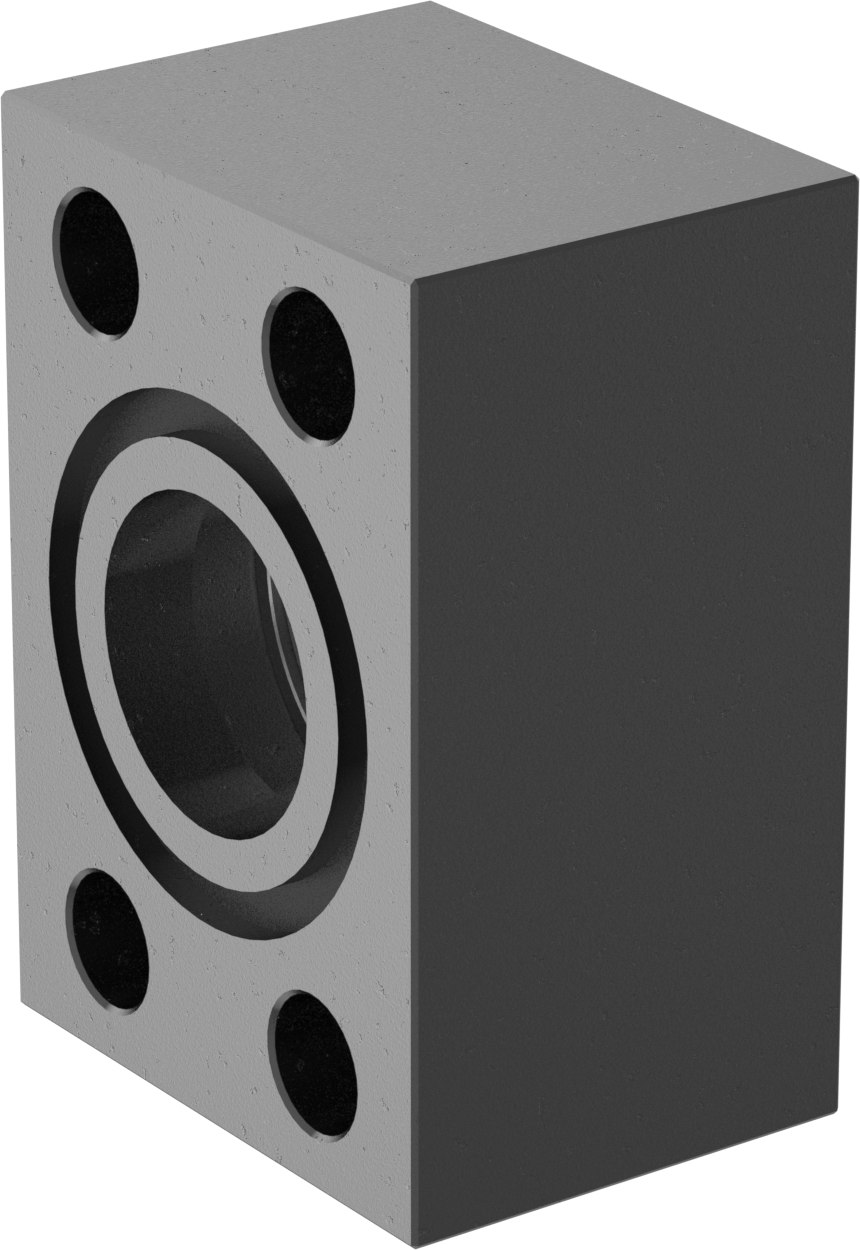

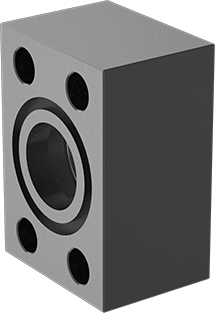

Yüksek Basınçlı Çelik Boru Flanşı, Arka Tarafında O-Ring Yivli Yüzeyli
4 varyant (Boru Çapı, Dash Boyutu); ₺9.324 – ₺15.480
Yüksek Basınçlı Çelik Boru Flanşı, Arka Tarafında O-Ring Yivli Yüzeyli serisinde 4 varyant bulunur. Seçenekler — Boru Çapı: 1, 1 1/2, 2, 3/4; Dash Boyutu: 12, 16, 24, 32; SAE Flanş Boyutu: 1, 1 1/2, 2, 3/4; Yükseklik: 2 5/8", 2 53/64", 3 3/4", 4"; Genişlik: 1 3/4", 2", 2 3/4", 3 1/4"; Derinlik: 1 1/4", 1 1/2", 1 3/4". Fiyat, seçilen kombinasyona göre ₺9.324 – ₺15.480 aralığında değişir.
Özellikler
| Birlikte Kullanım | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Flanş, Adaptör |
| Flanş Tipi | Bir adet parça |
| Flanş Kodu | 61 |
| İmalat | İşlenmiş |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli × Flanşlı |
| Flanşlı Bağlantı Yüzeyi | O-Ring Yuvası |
| Diş Tipi | NPTF |
| Cins | Dişi |
| Boru Çapı | 125.4 mm |
| Dash Boyutu | 16 |
| SAE Flanş Boyutu | 1 |
| O-Ring Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 3,000 psi @ 72° F207 bar @ 22°C |
| Malzeme | Çelik |
| Flanş | |

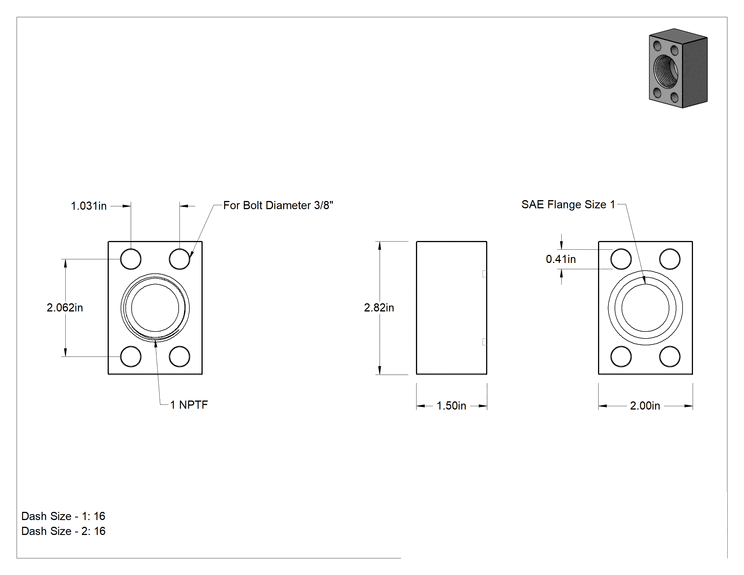

| Yükseklik | 2 53/64"71.8 mm |
| Genişlik | 2"50.8 mm |
| Derinlik | 1 1/2"38.1 mm |
| Montaj Donanımı Dahil | Evet |
| Cıvata Diş Tipi için | İnç |
| Cıvata Çapı İçin | 3/8"9.52 mm |
| Cıvata Deliği | |
| Çap | 0.41"10.4 mm |
| Adet | 4 |
| Merkezden Merkeze | 1.031", 2.063"26.2 mm / 52.4 mm |
| Karşılanan Teknik Özellikler | ISO 6162, SAE J518 |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
SAE Kod 61 hidrolik flanşlar olarak da bilinen bu ürünler, yüksek basınçlı hidrolik hatlarda bir erişim noktası oluşturmanıza olanak tanır. Bağlantı yapmak için flanşları ekipmana cıvatalayın veya O-ring oluklu yüzeye sahip bir flanşı, aynı boyutta düz yüzeye sahip bir flanşa cıvatalayın. Flanşlar, korozyona maruz kalmayan ortamlarda kullanılmak üzere tasarlanmıştır.
NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
