Matkap ve Montaj Bas-Bağlan Bağlantı Parçası
9 varyant (Ölçü Birimleri, Boru Dış Çapı için); ₺954 – ₺1.688
Matkap ve Montaj Bas-Bağlan Bağlantı Parçası serisinde 9 varyant bulunur. Seçenekler — Ölçü Birimleri: İnç, Metrik; Boru Dış Çapı için: 9 seçenek (4mm, 6mm, 8mm, …); Serbest Bırakma Halkası Rengi: Siyah, Gri; Maksimum Basınç: 140 psi @ 72° F, 230 psi @ 72° F; Segman: 8 seçenek (4.6mm, 4.9mm, 5.46mm, …); O-Ring: 9 seçenek (8.9mm, 9.8mm, 10.15mm, …). Fiyat, seçilen kombinasyona göre ₺954 – ₺1.688 aralığında değişir.
Özellikler
| Ölçü Birimleri | İnç |
| Şekil | Düz |
| Tip | Kartuş |
| Birlikte Kullanım | Hava, İçecek, Kesme Yağı, İçme Suyu, Gıda, Mineral Yağ, Su |
| Boru Bağlantısı | |
| Bağlantı Stili | Tak ve Bağlan |
| Tak-Çalıştır Tipi | Standart |
| Cins | Dişi |
| Boru Dış Çapı için | 5/32"3.97 mm |
| Malzeme | Pirinç |
| O-Ring Malzemesi | Buna-N Kauçuk |
| Serbest Bırakma Halkası Malzemesi | Plastik |
| Serbest Bırakma Halkası Rengi | Gri |
| Maksimum Basınç | 230 psi @ 72° F16 bar @ 22°C |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -18°C ila 66°C |

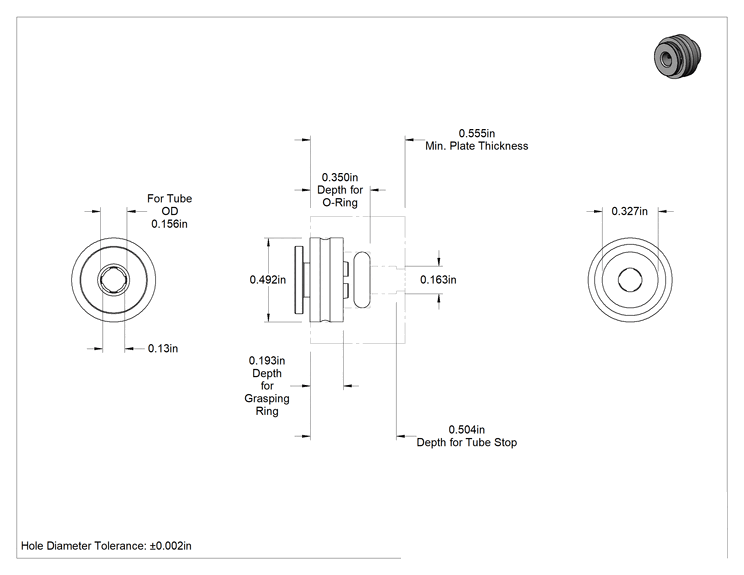

| Gerekli Delik Çapı | |
| Segman | 0.492"12.5 mm |
| O-Ring | 0.327"8.31 mm |
| Boru Dayanağı | 0.163"4.14 mm |
| Gerekli Delik Derinliği | |
| Segman | 0.193"4.90 mm |
| O-Ring | 0.35"8.89 mm |
| Boru Dayanağı | 0.504"12.8 mm |
| Delik Çapı Toleransı | -0.002" ila 0.002"0.05 mm / 0.05 mm |
| Maksimum Delik Çapı | 0.13"3.30 mm |
| Min. Levha Kalınlığı | 0.555"14.1 mm |
| Boru Malzemesi için | Bakır, Pirinç |
| Çevre | Gıda Endüstrisi |
| Karşılanan Teknik Özellikler | NSF/ANSI 51, NSF/ANSI 61 |
| Menşe Ülke | Birleşik Krallık |
Açıklama

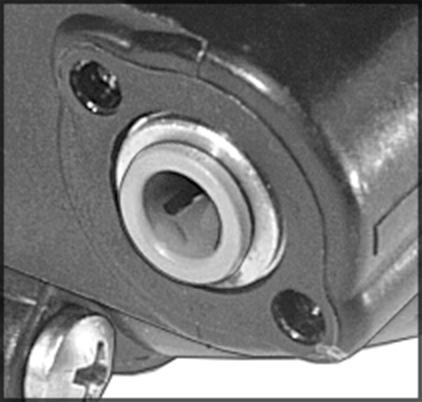

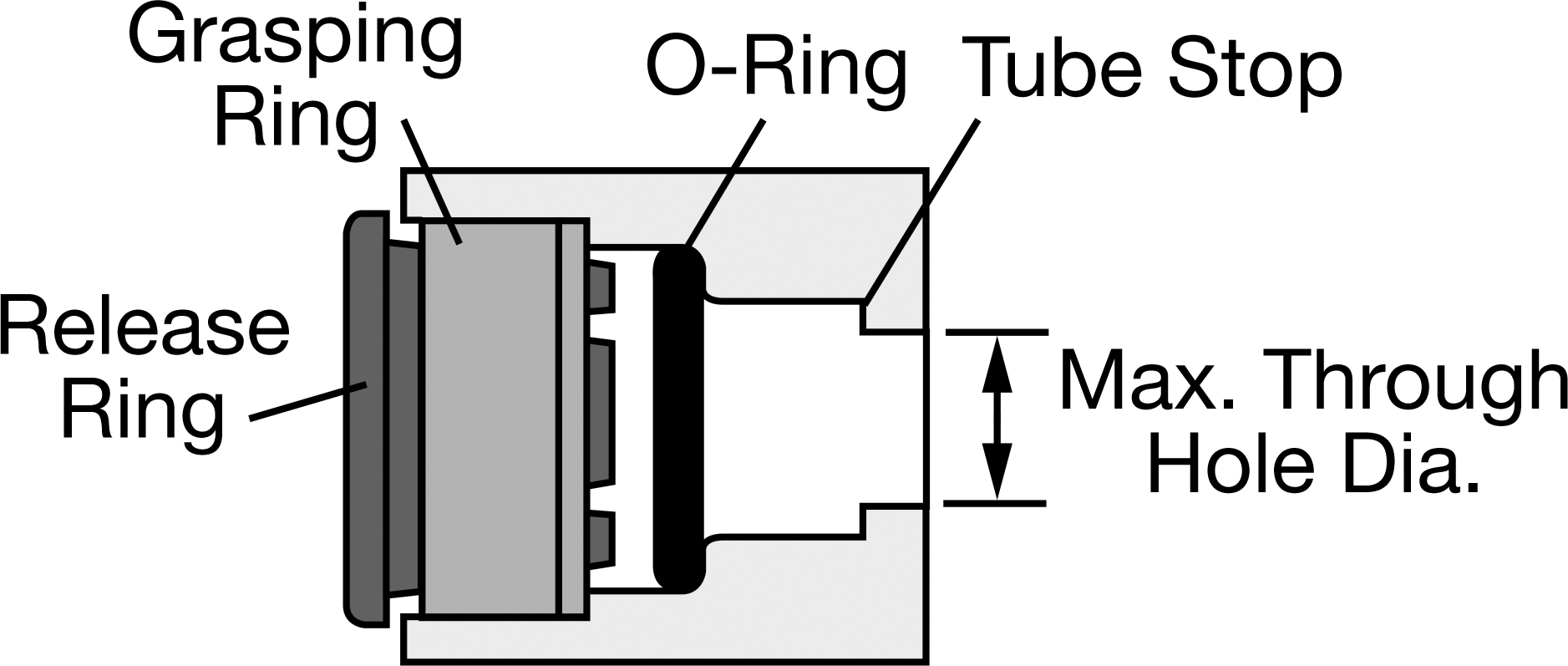

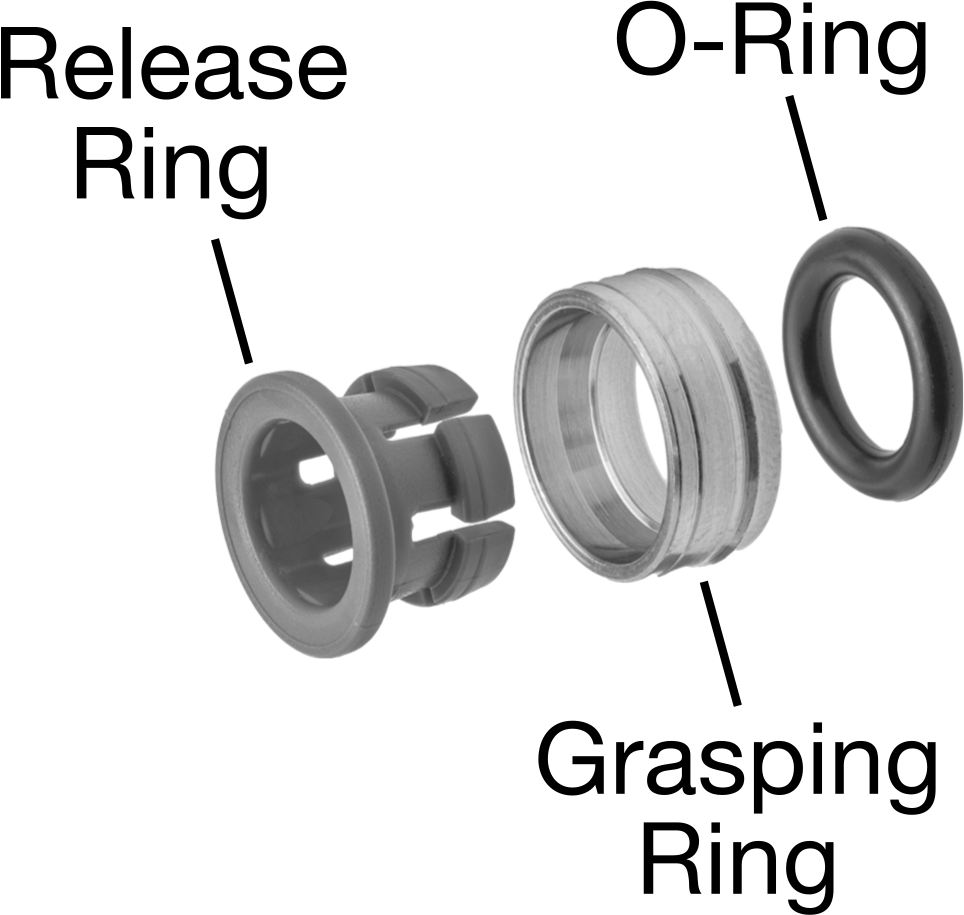

Hortumlarla kolay bağlantı sağlamak için dişsiz bağlantı noktalarına “iterek bağlanan” bağlantı parçaları ekleyin. Dişli bağlantı noktası kurulumuna alternatif olarak, bu bağlantı parçalarını musluklar, manifoldlar ve akış yönü ayırıcılar gibi ekipmanlara takın. Anında bağlantı parçaları olarak da bilinen bu parçalar, hortumunuzu yerinde tutan bir kavrama halkası ve O-ring ile onu ayıran bir serbest bırakma halkasına sahiptir. Pirinçten üretilen bu bağlantı parçaları, iyi korozyon direncine sahiptir. İçme suyu sistemlerinde kullanım için NSF/ANSI 61 ve gıda ile kullanım için NSF/ANSI 51 standartlarını karşılar. Sert veya sert hortumlarla düşük basınçlı uygulamalarda kullanın.
Kurulum için, CNC makinesi veya torna gibi aletler kullanarak yüzeye kademeli bir delik açın. Delikteki tüm kalıntıları ve çapakları temizledikten sonra, bağlantı parçalarını yerine itin. Ardından, boru ucu boru durdurucusuna tam olarak oturana kadar boruyu yerleştirin. Çıkarmak için, serbest bırakma halkasına basın ve boruyu dışarı çekin.
