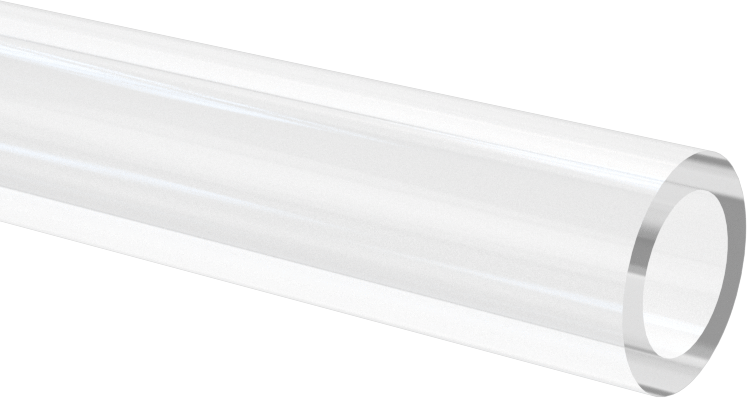

Tüp Şeklinde Ölçüm Camı

Tüp Şeklinde Ölçüm Camı, mevcut gösterge camını değiştirmek veya vanalar ve koruma çubuklarıyla birleştirilerek özel bir seviye göstergesi oluşturmak için kullanılır. Bu ailede 57 varyant bulunur; seçim, Dış Çap ve Uzunluk eksenlerinde farklı seçenekler sunar. Fiyat, seçilen kombinasyona göre ₺2.366 – ₺12.170 aralığında değişir.

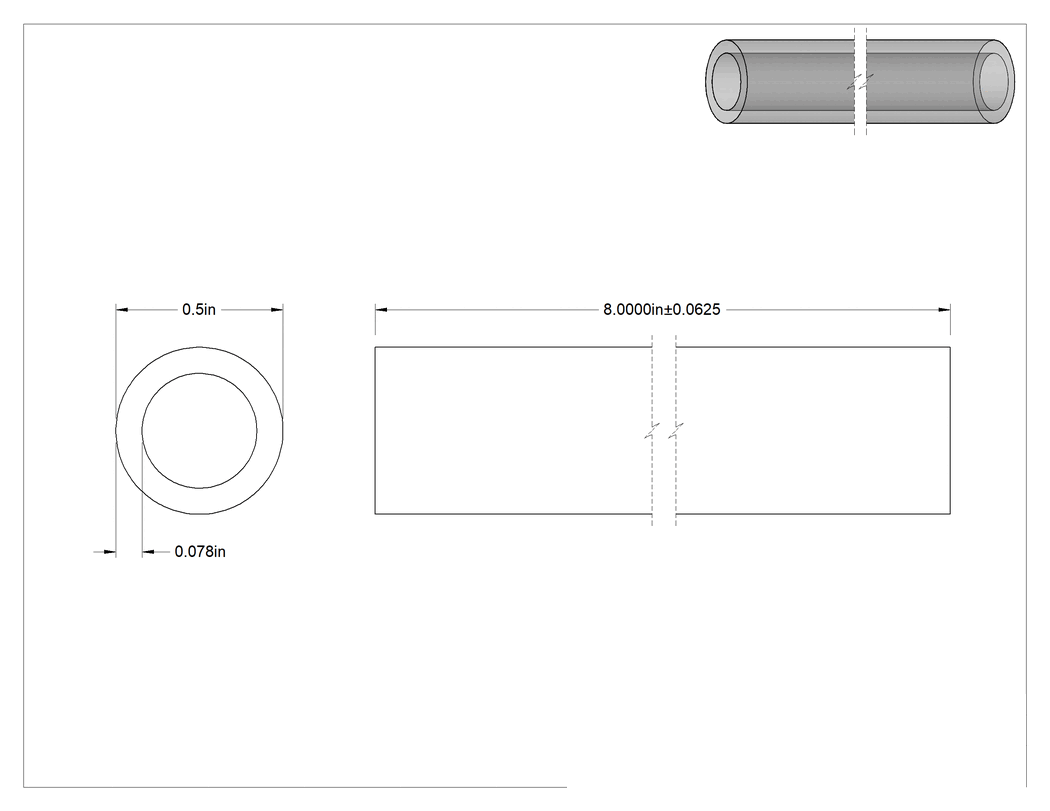

Teknik Çizim

Teknik Çizim

Dış Çap

1⁄2"5⁄8"3⁄4"

Uzunluk

8"9"10"11"12"13"14"15"16"17"18"20"22"23"24"30"36"42"48"

Sıcaklık Başındaki Maksimum Buhar Basıncı

270 psi @ 425° F280 psi @ 425° F285 psi @ 425° F295 psi @ 425° F300 psi @ 425° F305 psi @ 425° F310 psi @ 425° F315 psi @ 425° F320 psi @ 425° F325 psi @ 425° F335 psi @ 425° F340 psi @ 425° FDerecelendirilmemiştir

Sıcaklıkta Maksimum Sıvı Basıncı

205 psi @ 150° F260 psi @ 150° F295 psi @ 150° F340 psi @ 150° F355 psi @ 150° F375 psi @ 150° F385 psi @ 150° F390 psi @ 150° F400 psi @ 150° F405 psi @ 150° F410 psi @ 150° F415 psi @ 150° F420 psi @ 150° F435 psi @ 150° F445 psi @ 150° F460 psi @ 150° F

Duvar Kalınlığı

5⁄64"3⁄32"7⁄64"

Maksimum Sıcaklık

150° F425° F

1-5Adet₺2.366

6+Adet₺1.988

MZ-244826

Paket

Siparişe Ekle

Özellikler

Dış Çap	1/2"12.7 mm
Uzunluk	8"20.32 cm
Uzunluk Toleransı	-0.0625" ila 0.0625"1.59 mm / 1.59 mm
Duvar Kalınlığı	5/64"1.98 mm
Maksimum Basınç
Sıvı	460 psi @ 150° F32 bar @ 66°C
Buhar	340 psi @ 425° F23 bar @ 218°C
Sıcaklık
Minimum	Derecelendirilmemiştir
Maksimum	218°C
Şekil	Boru
Menşe Ülke	Birleşik Krallık

Açıklama

Mevcut gösterge camını değiştirin veya vanalar ve koruma çubuklarıyla birleştirerek kendi seviye göstergenizi oluşturun. Cam tüp kesiciyle (dahil değildir) istenen boyuta kesin.
