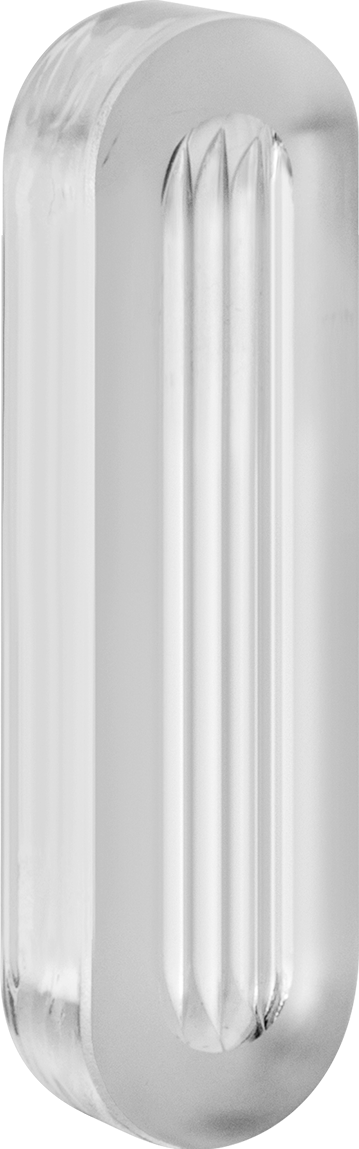

Ağır Hizmet Tipi Seviye Göstergeleri için Ölçüm Camı

Ağır Hizmet Tipi Seviye Göstergeleri için Ölçüm Camı, refleks cam teknolojisiyle tank içindeki sıvı seviyesini görünür kılar. Sayfada 15 varyant sunulur; Yükseklik ekseninde 4 1/2" ile 12 5/8" arasında 9 farklı seçenek bulunur. Fiyat, seçilen kombinasyona göre ₺7.136 – ₺42.182 aralığında değişir.

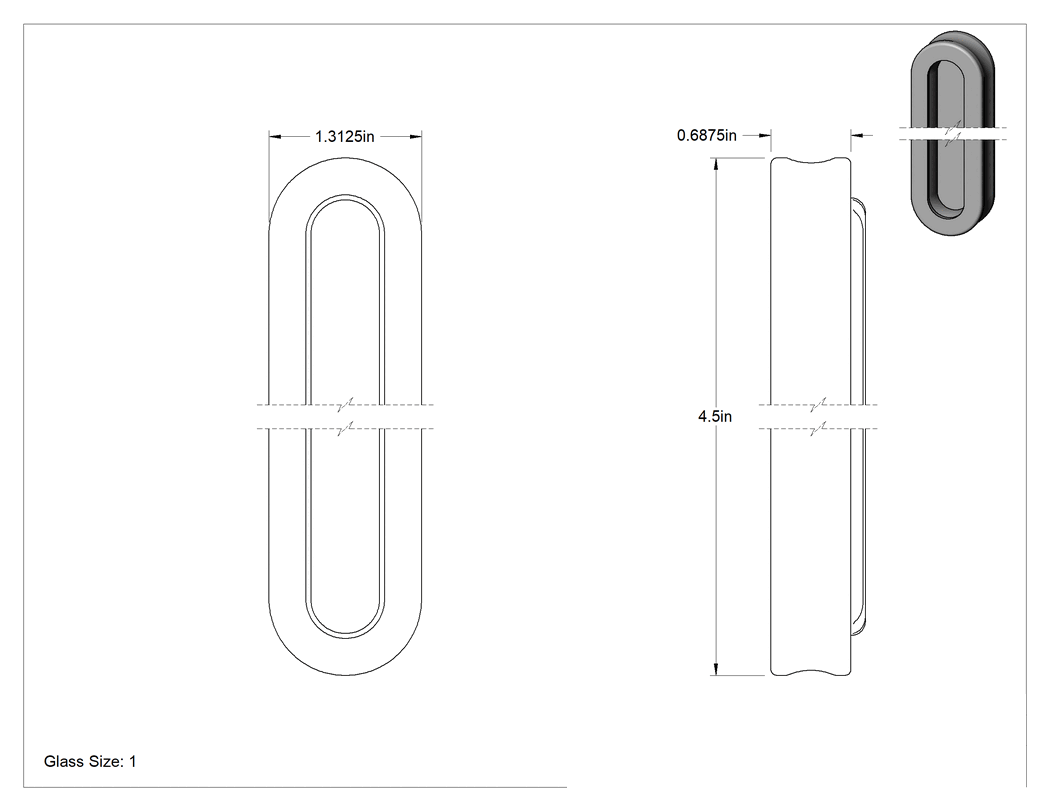

Teknik Çizim

Teknik Çizim

Yükseklik

4 1⁄2"5 1⁄2"6 1⁄2"7 1⁄2"8 5⁄8"9 7⁄8"11"12 5⁄8"13 3⁄8"

Gösterge Camı Boyutu

123456789

Maksimum Sıcaklık

470° F600° F

Sıcaklık Başındaki Maksimum Buhar Basıncı

1,145 psi @ 425° F1,305 psi @ 425° F1,460 psi @ 425° F1,620 psi @ 425° F500 psi @ 425° F835 psi @ 425° F990 psi @ 425° F

Gösterge Camı Türü

ŞeffafRefleks

Minimum Sıcaklık

-20° F-415° F

Sıcaklıkta Maksimum Sıvı Basıncı

1,000 psi @ 100° F1,190 psi @ 100° F1,375 psi @ 100° F1,565 psi @ 100° F1,750 psi @ 100° F1,940 psi @ 100° F4,000 psi @ 100° F

₺7.136 Adet

MZ-243290

Paket

Siparişe Ekle

Özellikler

Gösterge Camı Türü	Refleks
Gösterge Camı Boyutu	1
Yükseklik	4 1/2"11.43 cm
Genişlik	1 5/16"33.3 mm
Kalınlık	11/16"17.5 mm
Maksimum Basınç
Sıvı	4,000 psi @ 100° F276 bar @ 38°C
Buhar	500 psi @ 425° F34 bar @ 218°C
Sıcaklık
Minimum	-248°C
Maksimum	243°C
Karşılanan Teknik Özellikler	DIN 7080, DIN 7081
JIS Spesifikasyonu	JIS B 8211
Askeri Spesifikasyon	MIL-G-16356
Sertifikasyon	Mil. Spec.
Şekil	Düz Oval
Menşe Ülke	Almanya
İlgili Ürün	Contalar

Açıklama

Ağır hizmet tipi seviye göstergeleriyle bu gösterge camını kullanın.

Refleks Cam — Refleks cam, arkasındaki sıvının seviyesini gösterir, ancak sıvının rengini veya içindeki partikülleri göremezsiniz.

Contalar — Camı sızdırmaz hale getirmek için contalar kullanın.
