Su ve Yağ için Kompakt Akış Göstergesi, Pirinç Gövde

Su ve Yağ için Kompakt Akış Göstergesi, Pirinç Gövde, sınırlı alanlara sığacak şekilde tasarlanmış düşük profilli yapısıyla sıvı akışını görsel olarak doğrulamaya ve sıvının rengi ile berraklığını kontrol etmeye olanak tanır. Boru Çapı ekseninde 6 varyant sunan bu seride toplam 6 ürün yer alır. Fiyat, seçilen kombinasyona göre ₺10.900 – ₺55.284 aralığında değişir.

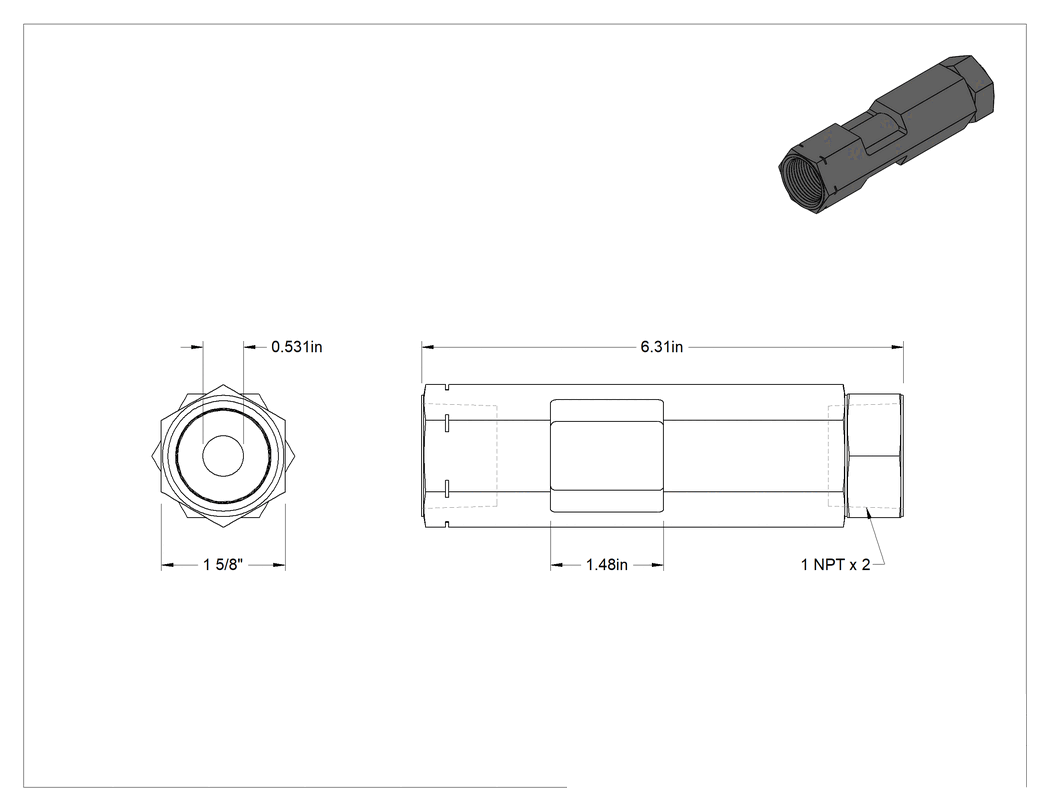

Teknik Çizim

Teknik Çizim

Boru Çapı

11⁄21⁄41⁄83⁄43⁄8

Sıcaklıktaki Maksimum Basınç

270 psi @ 150° F345 psi @ 150° F380 psi @ 150° F425 psi @ 150° F435 psi @ 150° F

Uç-Uç Uzunluğu

3 1⁄4"3 1⁄2"4 1⁄4"4 5⁄8"5 1⁄4"6 1⁄4"

Altıgen Boyut

7⁄8"1"1 1⁄4"1 3⁄8"1 5⁄8"

Pencere Uzunluğu

1"1 1⁄8"1 1⁄4"1 3⁄8"1 1⁄2"

₺55.284 Adet

MZ-106231

Paket

Siparişe Ekle

Özellikler

Gösterge Tipi	İşaret Yok
Gövde Malzemesi	Pirinç
Boru Çapı	125.4 mm
Diş Tipi	NPTF
Cins	Dişi
Sıcaklık Aralığı	-40°C ila 82°C
Pencere
Tip	Ön ve Arka
Uzunluk	1 1/2"38.1 mm
Malzeme	Cam
Altıgen Boyut	1 5/8"41.3 mm
Uç-Uç Uzunluğu	6 1/4"15.88 cm
Sıcaklıktaki Maksimum Basınç	270 psi @ 150° F19 bar @ 66°C
Akış Yönü	Alttan Yukarıya, Soldan Sağa, Sağdan Sola, Yukarıdan Aşağıya
Birlikte Kullanım	Su, Yağ
Bağlanır	Boru
Bağlantı Elemanı Bağlantısı	Dişli
Montaj
Konum	Sıralı
Konum	Yatay, Dikey
Conta Malzemesi	Buna-N
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

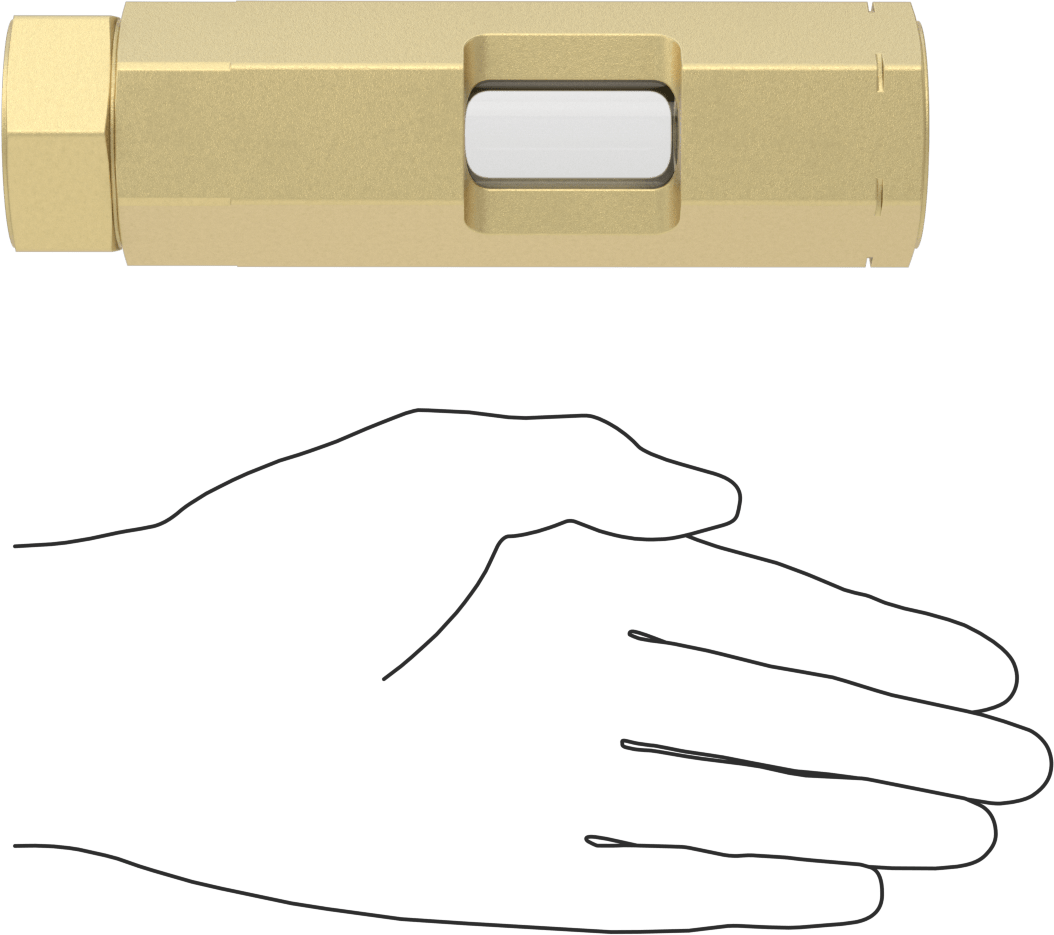

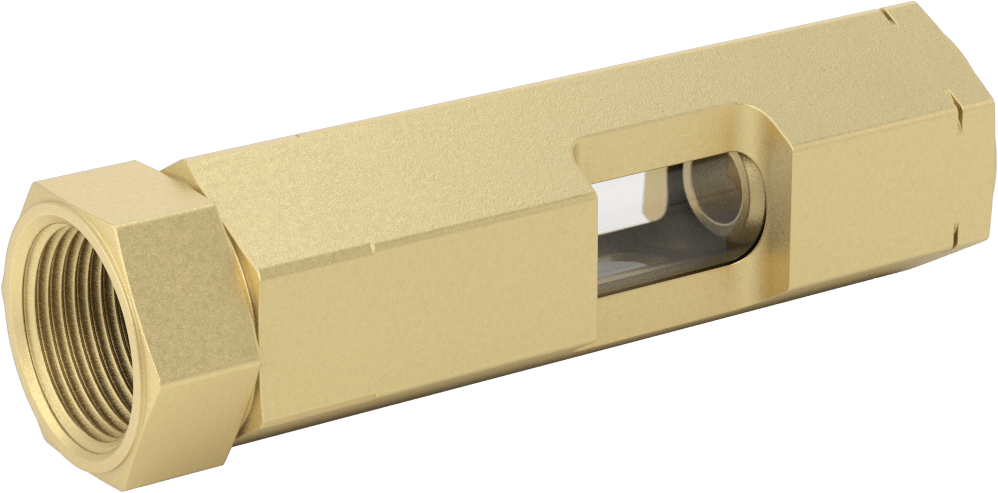

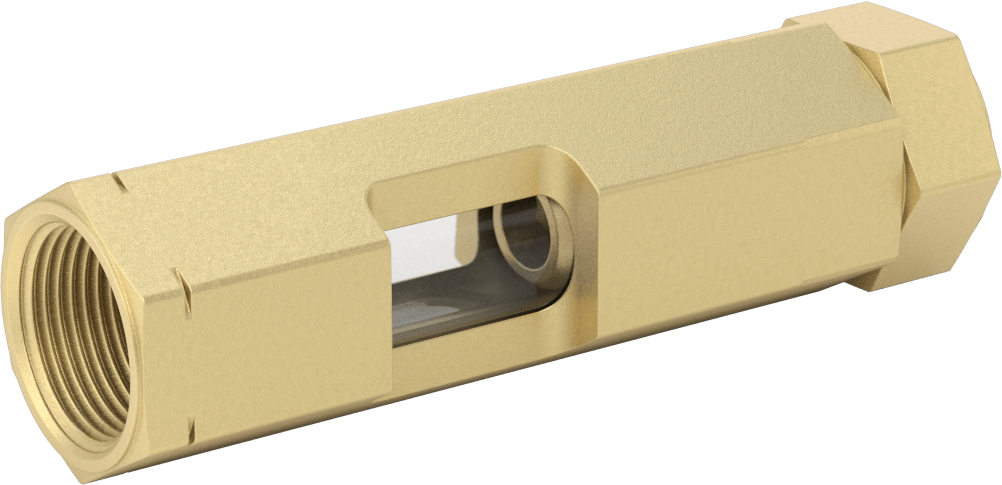

Düşük profilli gövde, boşluğu sınırlı alanlara sığar. Bu nişangahlar, akışı görsel olarak doğrulamanızı ve sıvının rengini ve berraklığını kontrol etmenizi sağlar. Arka pencere, koyu renkli sıvıların görünürlüğünü artırmak için arkadan aydınlatılabilir.
