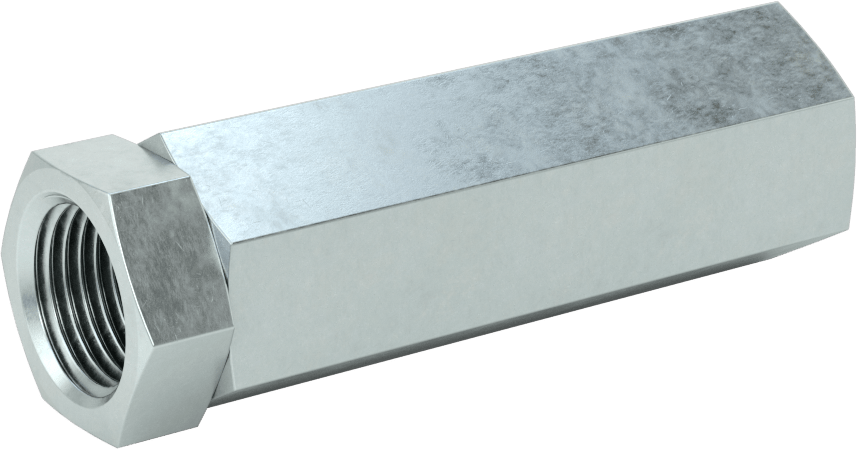

Su ve Yağ için Kompakt Akış Göstergesi, Çinko Kaplı Çelik Gövde

Su ve Yağ için Kompakt Akış Göstergesi, Çinko Kaplı Çelik Gövde, sıvının akışını görsel olarak doğrulamak ve rengini ile berraklığını kontrol etmek için kullanılır. Bu aile, Boru Çapı ve Uç-Uç Uzunluğu eksenlerinde seçim yapılabilecek 5 varyant sunar. Fiyat, seçilen kombinasyona göre ₺4.524 – ₺8.456 aralığında değişir.

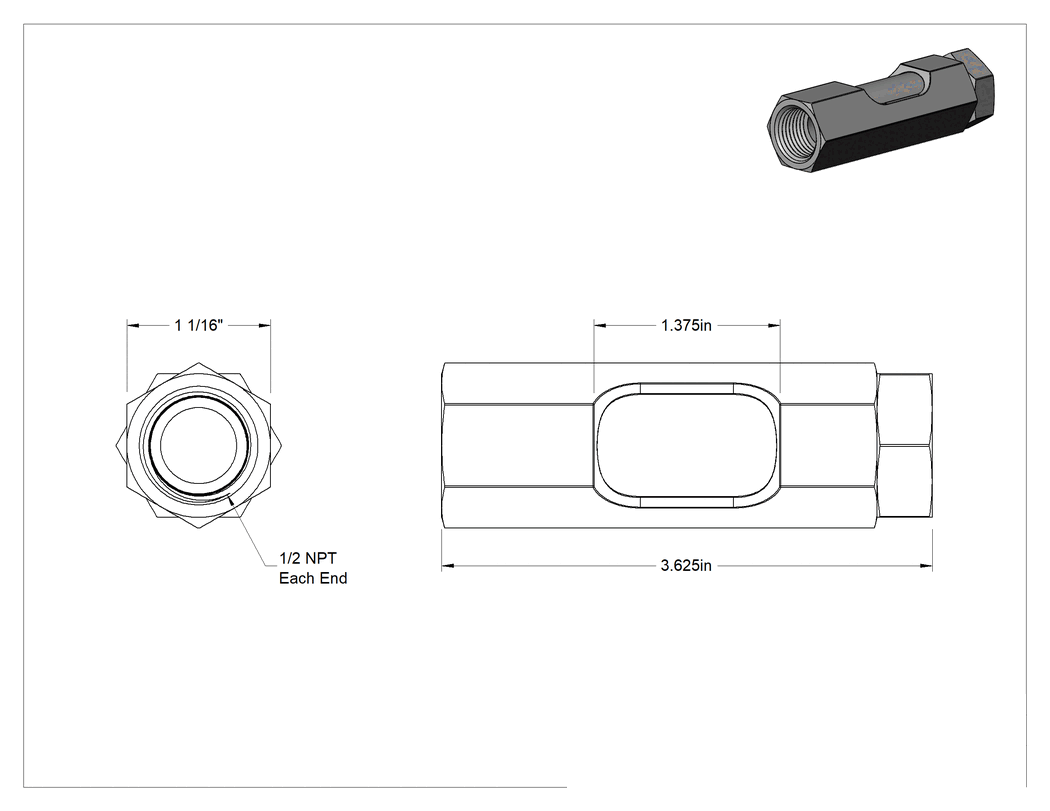

Teknik Çizim

Teknik Çizim

Boru Çapı

1⁄21⁄41⁄83⁄43⁄8

Uç-Uç Uzunluğu

2 1⁄4"2 7⁄8"3 5⁄8"3 3⁄4"

Altıgen Boyut

13⁄16"15⁄16"1 1⁄16"1 1⁄4"

Pencere Uzunluğu

1 1⁄16"1 3⁄8"1 1⁄2"

₺8.456 Adet

MZ-325821

Paket

Siparişe Ekle

Özellikler

Gösterge Tipi	İşaret Yok
Gövde Malzemesi	Çinko Kaplı Çelik
Boru Çapı	1/212.7 mm
Diş Tipi	NPT
Cins	Dişi
Sıcaklık Aralığı	-18°C ila 82°C
Pencere
Tip	Ön ve Arka
Uzunluk	1 3/8"34.9 mm
Malzeme	Cam
Altıgen Boyut	1 1/16"27.0 mm
Uç-Uç Uzunluğu	3 5/8"92.1 mm
Sıcaklıktaki Maksimum Basınç	125 psi @ 70° F8.6 bar @ 21°C
Akış Yönü	Alttan Yukarıya, Soldan Sağa, Sağdan Sola, Yukarıdan Aşağıya
Birlikte Kullanım	Su, Yağ
Bağlanır	Boru
Bağlantı Elemanı Bağlantısı	Dişli
Montaj
Konum	Sıralı
Konum	Yatay, Dikey
Conta Malzemesi	Buna-N
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

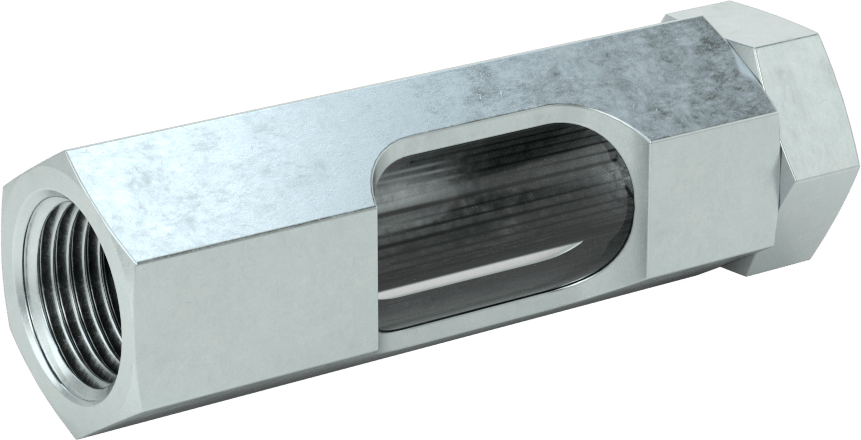

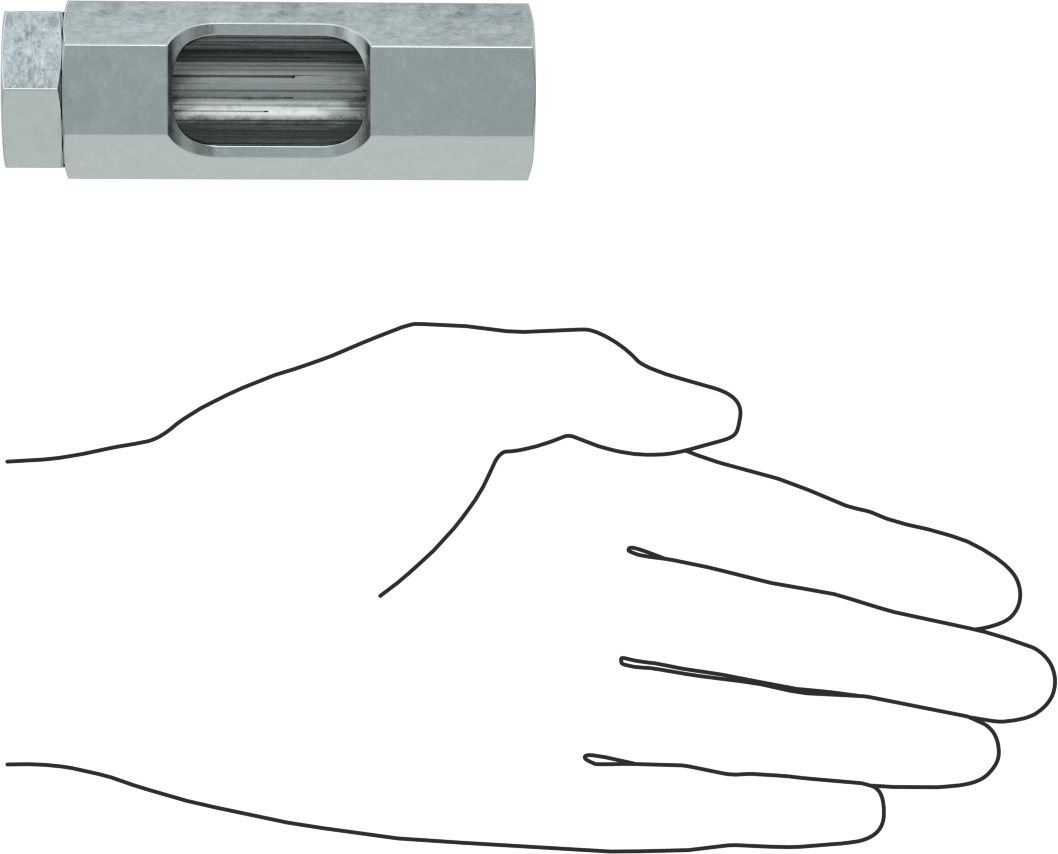

Düşük profilli gövde, boşluğu sınırlı alanlara sığar. Bu nişangahlar, akışı görsel olarak doğrulamanızı ve sıvının rengini ve berraklığını kontrol etmenizi sağlar. Arka pencere, koyu renkli sıvıların görünürlüğünü artırmak için arkadan aydınlatılabilir.
