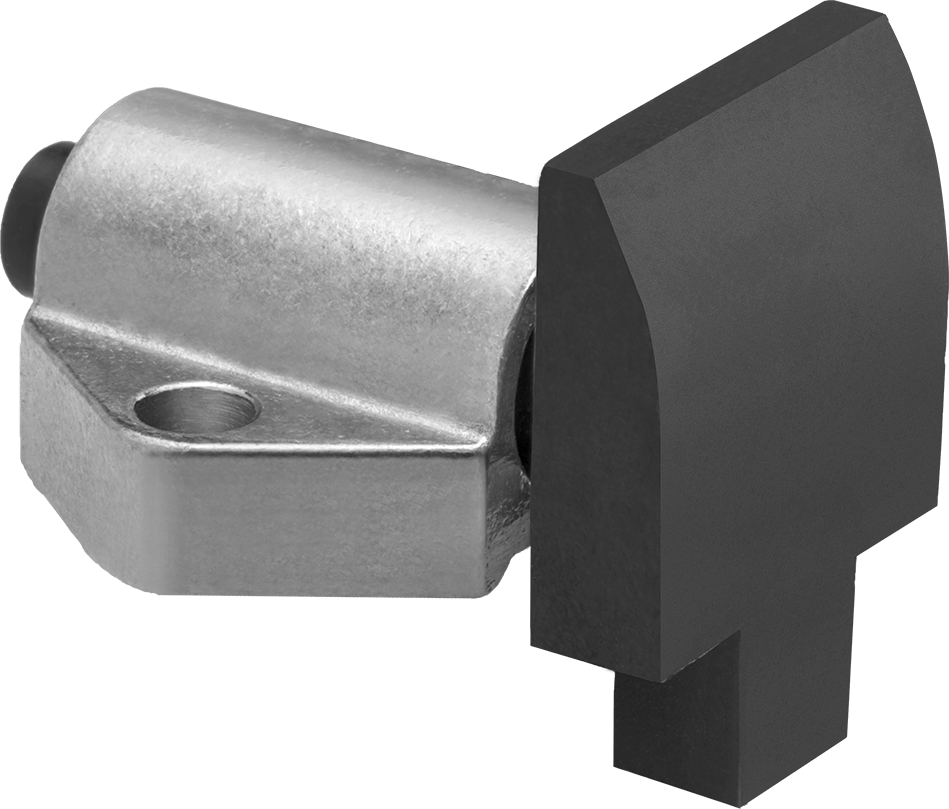

Yaylı Kılavuz Piston, İnce İş Parçaları için
3 varyant (Piston Hareket Mesafesi, Taban Şekli); ₺1.524 – ₺3.616
Yaylı Kılavuz Piston, İnce İş Parçaları için, ince malzemelerin piston yüzünün altına kaymasını önleyerek, iç yay basıncı ile iş parçalarını yerinde tutan yaylı durdurucular görevi görür. Bu seride, Taban Şekli ve Piston Hareket Mesafesi gibi eksen seçenekleriyle toplam 3 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺1.524 – ₺3.616 aralığında değişir.

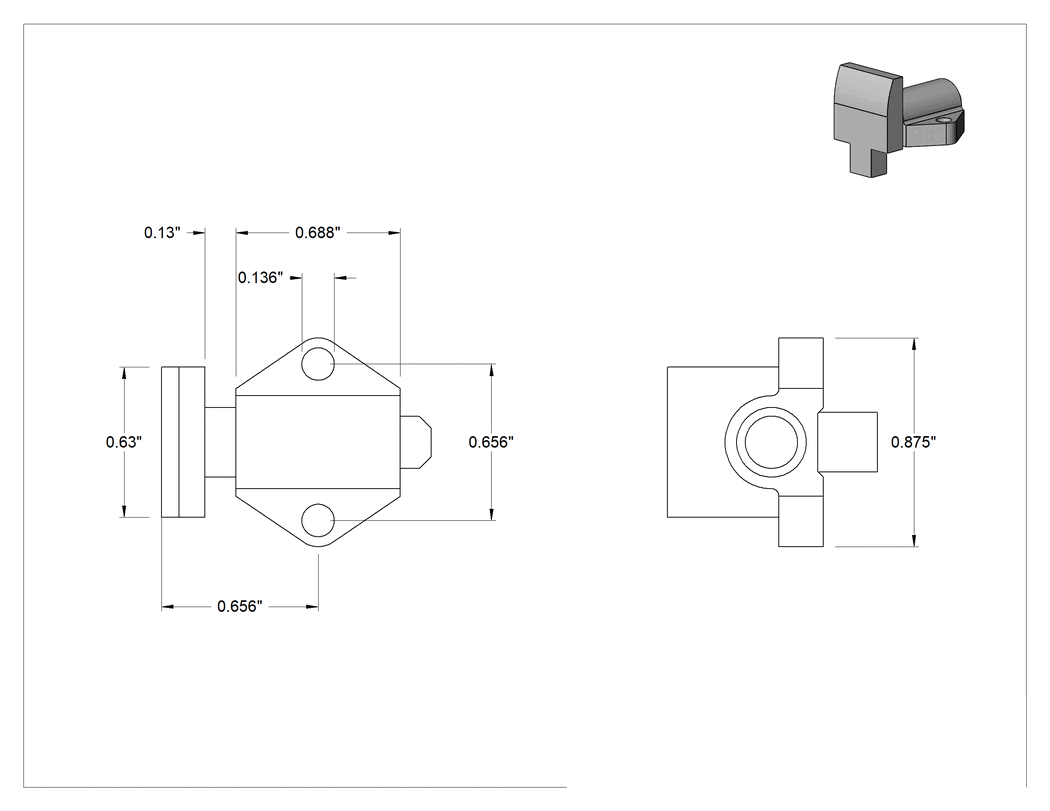

Özellikler
| Yüzey | |
| Şekil | Saplı Kare |
| Malzeme | Çelik |
| Genişlik | 0.63"16.0 mm |
| Piston Hareket Mesafesi | 1/8"3.17 mm |
| Taban | |
| Şekil | Üçgen |
| Uzunluk | 0.688"17.5 mm |
| Genişlik | 0.875"22.2 mm |
| Yay Kuvveti | 5.1 lbf ila 14.6 lbf |
| Gövde Malzemesi | Alüminyum |
| Montaj Deliği | |
| Adet | 2 |
| Çap | 0.136"3.45 mm |
| Merkezden Merkeze | 0.656"16.7 mm |
| Merkezden Yüzeye Uzunluk | 0.656"16.7 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Türü | Dişsiz Delik |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
İnce malzemenin pistonun yüzünün altına kaymamasını sağlamak için sapı çalışma yüzeyinin altındaki bir deliğe veya girintiye yerleştirin. Yüz içeri itildiğinde, iç yay dışa doğru basınç uygulayarak iş parçasını durduruculara veya raylara karşı yerinde tutar. Pistonlar, bir fikstürdeki parçaların kolayca takılmasını ve çıkarılmasını sağlar ve parçalar arasında küçük boyut farklılıklarını telafi eder. Düz yüzeylere monte edilirler. Yaylı durdurucular olarak da bilinir.
