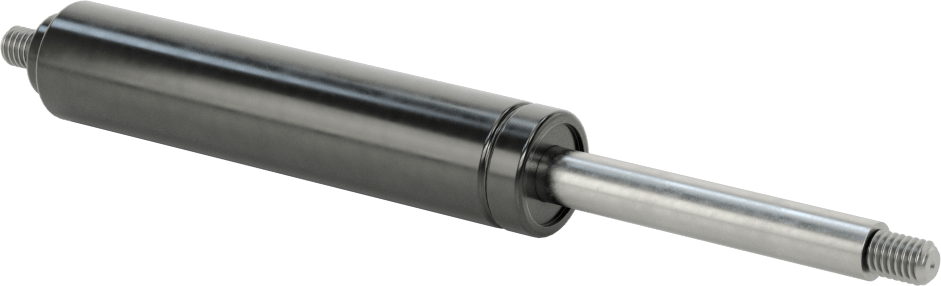

Gaz Yayı

Gaz Yayı, kapak ve kapağa benzer yapıların kontrollü biçimde kalkmasını ve yumuşak inişini sağlar; dişli uçları sayesinde farklı bağlantı parçalarıyla kullanılabilir. Bu ailede seçim, Uzatma Kuvveti ve Sıkıştırma Kuvveti eksenlerinde farklı seçenekler sunar; toplam 295 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺3.214 – ₺26.296 aralığında değişir.

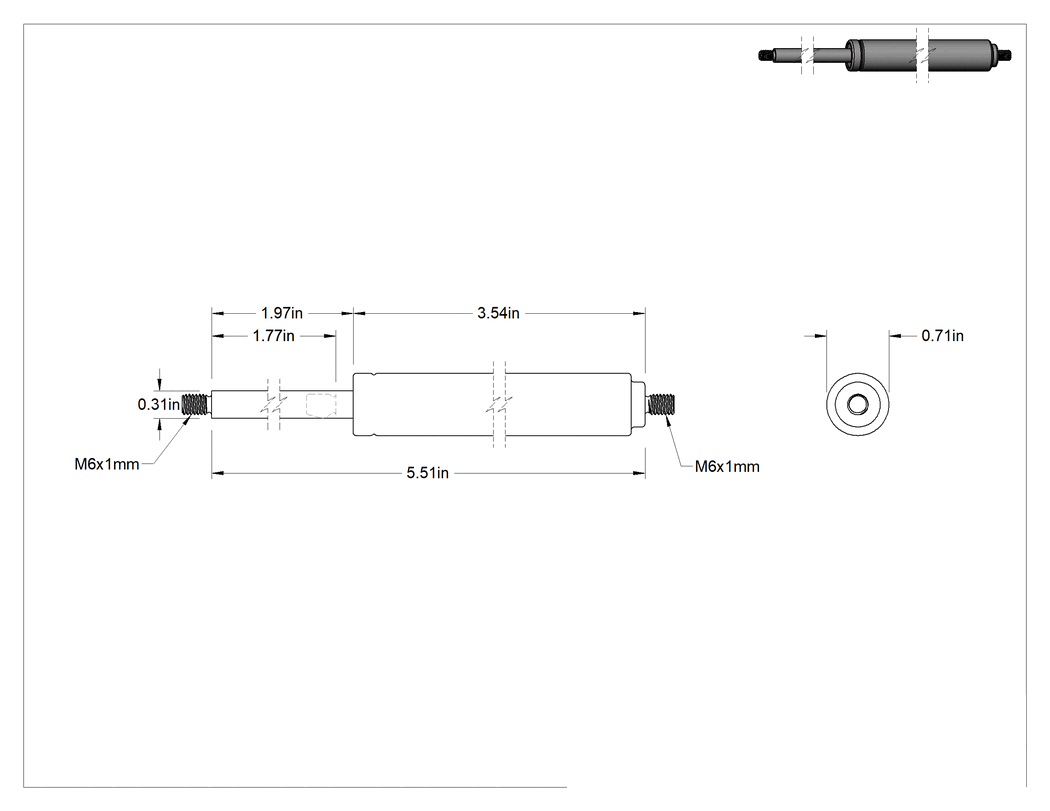

Teknik Çizim

Teknik Çizim

Uzatılmış Uzunluk

5.51"5.9"6.06"8.15"8.35"8.58"9.45"10.71"12.95"13.58"13.74"15.59"15.63"17.09"18.18"18.22"18.62"18.9"22.36"24.88"26.38"26.57"26.77"28"29.33"33.94"34.84"

Strok Uzunluğu

1.97"2.01"2.36"2.99"3.15"3.54"3.94"5.47"5.51"5.98"6.3"7.01"7.76"7.87"8.03"8.27"9.84"10.24"10.98"11.5"12.01"12.8"13.78"16.02"16.14"

Uzatma Kuvveti

10 lbf11 lbf15 lbf20 lbf22 lbf25 lbf30 lbf33 lbf34 lbf40 lbf45 lbf50 lbf56 lbf60 lbf67 lbf70 lbf75 lbf78 lbf79 lbf80 lbf89 lbf90 lbf100 lbf101 lbf110 lbf112 lbf120 lbf124 lbf125 lbf130 lbf146 lbf150 lbf175 lbf200 lbf225 lbf250 lbf300 lbf350 lbf400 lbf500 lbf550 lbf

Sıkıştırılmış Uzunluk

3.54"4.05"4.61"5.2"5.51"5.59"6.77"7.44"7.6"8.27"8.58"9.33"10.31"10.35"10.87"12.52"13.9"14.76"15.07"15.2"15.55"16.14"17.8"18.74"18.82"

Sıkıştırma Kuvveti

Choose a Sıkıştırma Kuvveti between 14 lbf and 825 lbf.

14 lbf15 lbf18 lbf19 lbf20 lbf24 lbf25 lbf26 lbf27 lbf29 lbf30 lbf33 lbf

Çubuk Diş Boyutu

M6M8M10

Gövde Çapı

0.59"0.708"0.71"0.73"0.84"0.85"0.866"0.87"1.1"

Uç Diş Boyutu

M6M8M10

Çubuk Çapı

0.23"0.24"0.31"0.32"0.39"0.55"

Montaj Konumu

Yatay, Çubuk Aşağı DikeyÇubuk Aşağı Dikey

Gövde Malzemesi

Boyalı ÇelikÇelik

Dakikada Maksimum Döngü Sayısı

3 cpm6 cpm

Çubuk Malzemesi

Siyah Nitrür Kaplamalı ÇelikKrom Kaplı ÇelikÇelik

Maksimum Döngü Sayısı

25,00030,000Derecelendirilmemiştir

Minimum Sıcaklık

-13° F-22° F

Uç Diş Açıklığı

1 mm1.25 mm1.5 mm

₺3.936 Adet

MZ-658324

Paket

Siparişe Ekle

Özellikler

Uzatma Kuvveti	15 lbf
Çubuk
Çap	0.31"7.87 mm
Diş Boyutu	M6
Diş Adımı	1 mm
Malzeme	Çelik
Uç
Diş Boyutu	M6
Diş Adımı	1 mm
Uzatılmış Uzunluk	5.51"14.00 cm
Sıkıştırılmış Uzunluk	3.54"89.9 mm
Strok Uzunluğu	1.97"50.0 mm
Sıkıştırma Kuvveti	20 lbf
Dakikada Maksimum Döngü Sayısı	6 cpm
Maksimum Döngü Sayısı	25,000
Gövde
Çap	0.708"18.0 mm
Malzeme	Çelik
Sıcaklık Aralığı	-30°C ila 80°C
Kuvvet Mekanizması	Sıkıştırılmış Azot Gazı, Yağ
Kilitlenebilir	Hayır
Montaj Konumu	Yatay, Çubuk Aşağı Dikey
Performans	Ek Parça
Yeniden doldurulabilir	Hayır
Conta Malzemesi	Kauçuk
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu gazlı yayların uçları dişlidir, böylece bunları herhangi bir uç bağlantı parçası, saplama ve montaj braketi kombinasyonu ile kullanabilirsiniz. Gazlı yayın çubuk ve uç diş boyutlarına uygun diş boyutuna sahip uç bağlantı parçalarını seçin.
