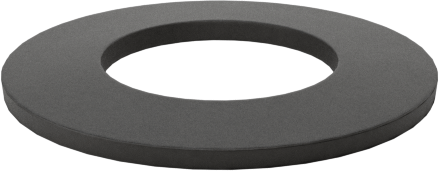

Belleville Disk Yayı
236 varyant (İç Çap, Dış Çap); ₺282 – ₺10.844
Belleville Disk Yayı serisinde 236 varyant bulunur. Seçenekler — İç Çap: 77 seçenek (3.2 mm, 4.2 mm, 5.2 mm, …); Dış Çap: 74 seçenek (6 mm, 8 mm, 10 mm, …); Kalınlık: 102 seçenek (0.25 mm, 0.3 mm, 0.35 mm, …); Malzeme: Krom-Vanadyum Çelik, Yüksek Karbonlu Çelik, High-Carbon Steel, Steel; Çalışma yükü: 211 seçenek (1,030 lb., 1,039 lb., 1,040 lb., …); Yükseklik: 173 seçenek (0.45 mm, 0.55 mm, 0.6 mm, …). Fiyat, seçilen kombinasyona göre ₺282 – ₺10.844 aralığında değişir.
Choose a Kalınlık between 0.25 mm and 0.437".
Choose a Çalışma yükü between 1,030 lb. and 997 lb..
Choose a Yükseklik between 0.45 mm and 0.497".
Choose a Düz Yük between 1,025 lbf and 994 lbf.
Choose a Çalışma Yükünde Sıkıştırılmış Yükseklik between 0.325 mm and 0.449".
Özellikler

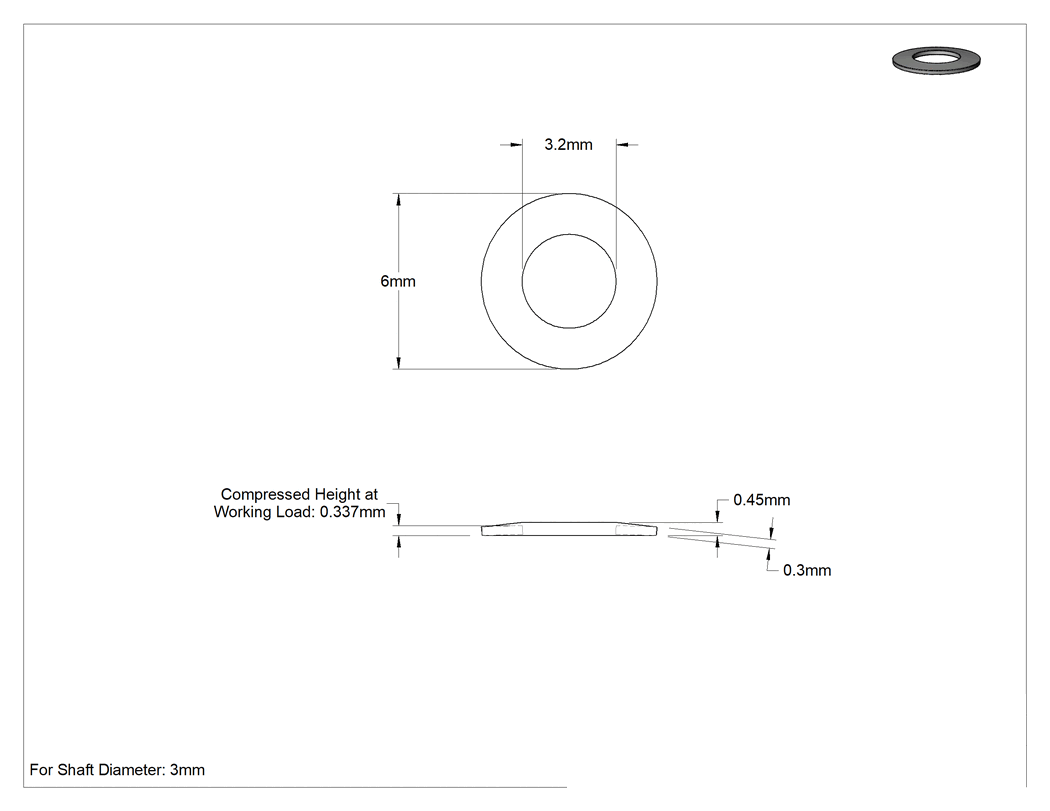

| Mil Çapı İçin | 3 mm |
| İç Çap | 3.2 mm |
| Dış Çap | 6 mm |
| Kalınlık | 0.3 mm |
| Yükseklik | 0.45 mm |
| Çalışma Yükünde Sıkıştırılmış Yükseklik | 0.337 mm |
| Çalışma Yükünde Sapma | 0.113 mm |
| Çalışma yükü | 26 lb.11.8 kg |
| Düz Yük | 34 lbf |
| Malzeme | Krom-Vanadyum Çelik |
| Disk Yay Tipi | Konik |
| Performans | Yüksek Yük, İstiflenebilir |
| Karşılanan Teknik Özellikler | DIN 2093 |
| Yay Tipi | Disk |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Almanya |
Açıklama
Milenlerdeki, cıvata başlarının altındaki ve vanaların ucundaki gerilimi korumak ve bileşenleri ayırmak için sunduğumuz en güçlü disk yaylar. Yaylı kilit pullarından farklı olarak, basınçları azaldığında tekrar tekrar orijinal yüksekliklerine dönerler. Belleville disk yayları olarak da bilinir.
Çalışma yükünü veya sapmayı artırmak için birden fazla yayı üst üste yerleştirin. İç içe geçmiş bir yığın çalışma yükünü artırır; ters çevrilmiş bir yığın ise sapmayı artırır. İç içe geçmiş ve ters çevrilmiş bir yığında hem yük hem de sapma artar. Orijinal çalışma yükünü veya sapmayı (yapılandırmanıza bağlı olarak) yayların sayısıyla çarpın ve yeni toplam değeri bulun.
Çelik — Dayanıklı ve esnek olmakla birlikte, nem bu yayların paslanmasına neden olacağından kuru ortamlar için en uygun seçenektir.
