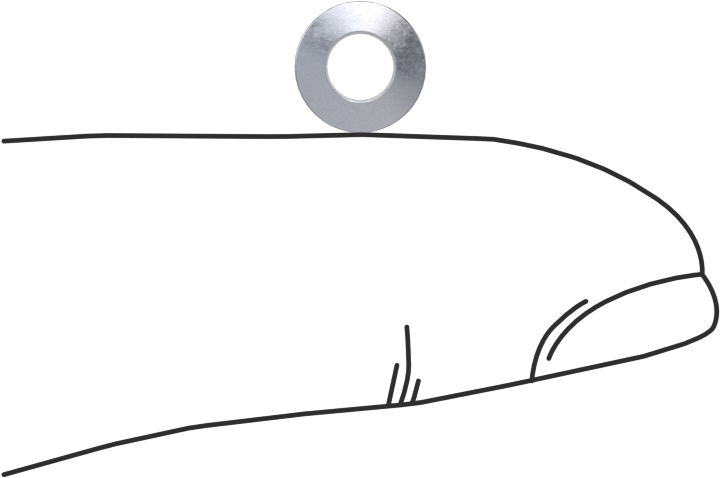

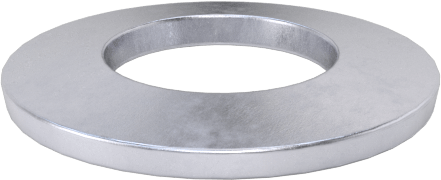

Aşırı Sıcaklık Belleville Disk Yayı
27 varyant (İç Çap, Dış Çap); ₺360 – ₺12.312
Aşırı Sıcaklık Belleville Disk Yayı, cıvata başları ve vana uçları gibi bileşenlerdeki gerilimi koruyarak tekrar tekrar orijinal yüksekliğine dönen güçlü bir disk yaydır. Bu seride en ayırt edici eksen olan İç Çap ile 27 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺360 – ₺12.312 aralığında değişir.
Özellikler

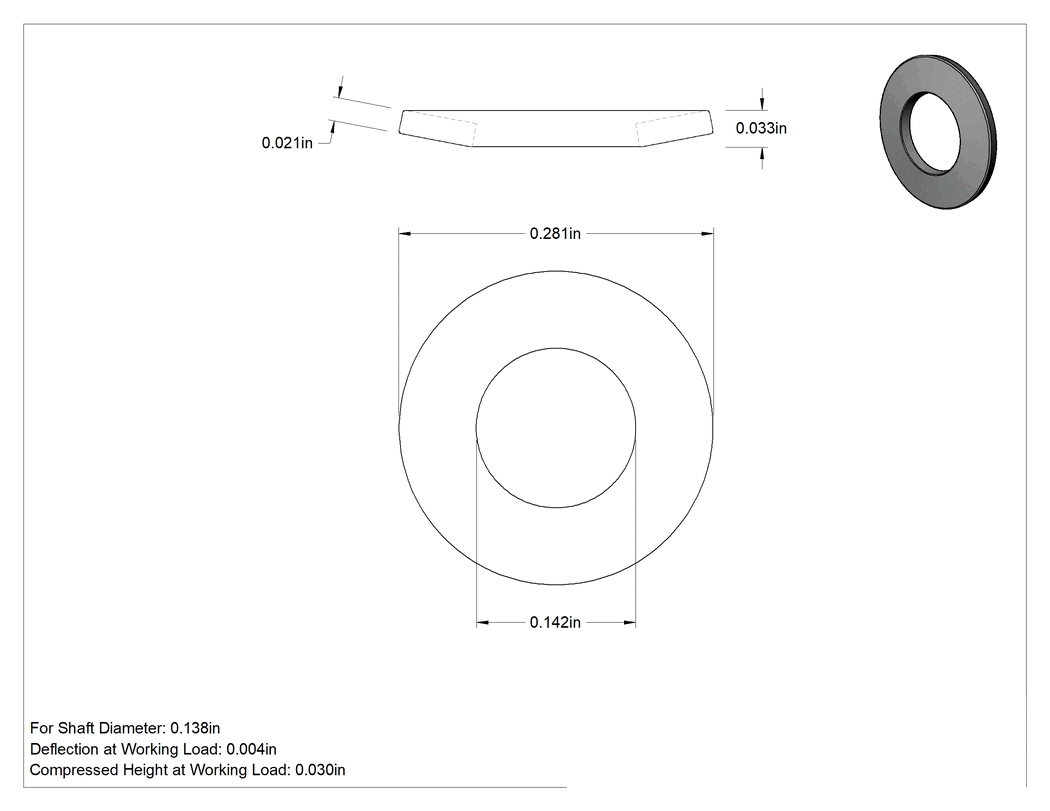

| Mil Çapı İçin | 0.138"3.51 mm |
| İç Çap | 0.142"3.61 mm |
| Dış Çap | 0.281"7.14 mm |
| Kalınlık | 0.021"0.53 mm |
| Yükseklik | 0.033"0.84 mm |
| Çalışma Yükünde Sıkıştırılmış Yükseklik | 0.03"0.76 mm |
| Çalışma Yükünde Sapma | 0.004"0.10 mm |
| Çalışma yükü | 95 lb.43.1 kg |
| Düz Yük | 135 lbf |
| Malzeme | 718 Nikel |
| Disk Yay Tipi | Konik |
| Performans | Yüksek Yük, Yüksek Korozyon Direnci, Yüksek Sıcaklık, Düşük Sıcaklık, İstiflenebilir |
| Yay Tipi | Disk |
| Ölçü Birimleri | İnç |
| Sıcaklık | -240°C ila 593°C |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Milenlerdeki, cıvata başlarının altındaki ve vanaların ucundaki gerilimi korumak ve bileşenleri ayırmak için sunduğumuz en güçlü disk yaylar. Yaylı kilit pullarından farklı olarak, basınçları azaldığında tekrar tekrar orijinal yüksekliklerine dönerler. Belleville disk yayları olarak da bilinir.
Çalışma yükünü veya sapmayı artırmak için birden fazla yayı üst üste yerleştirin. İç içe geçmiş bir yığın çalışma yükünü artırır; ters çevrilmiş bir yığın ise sapmayı artırır. İç içe geçmiş ve ters çevrilmiş bir yığında hem yük hem de sapma artar. Orijinal çalışma yükünü veya sapmayı (yapılandırmanıza bağlı olarak) yayların sayısıyla çarpın ve yeni toplam değeri bulun.
Yüksek Korozyon Dirençli Aşırı Sıcaklık Nikel — -400° ila 1100° F arasındaki aşırı sıcaklıklara uzun süre maruz kaldıktan sonra bile, bu 718 nikel yaylar sağlam ve korozyona dirençli kalır. Sert kimyasallardan veya tuzlu sudan bozulmazlar. 718 nikel, Inconel olarak da bilinir.
