Kavisli Disk Yaylar

Kavisli Disk Yaylar serisinde 51 varyant bulunur. Seçenekler — İç Çap: 23 seçenek (0.11", 0.135", 0.138", …); Dış Çap: 23 seçenek (0.225", 0.242", 0.245", …); Malzeme: Yüksek Karbonlu Çelik, High-Carbon Steel, Steel; Kalınlık: 21 seçenek (0.004", 0.005", 0.0065", …); Çalışma Yükünde Sıkıştırılmış Yükseklik: 38 seçenek (0.024", 0.026", 0.027", …); Yükseklik: 37 seçenek (0.039", 0.04", 0.043", …). Fiyat, seçilen kombinasyona göre ₺932 – ₺2.640 aralığında değişir.

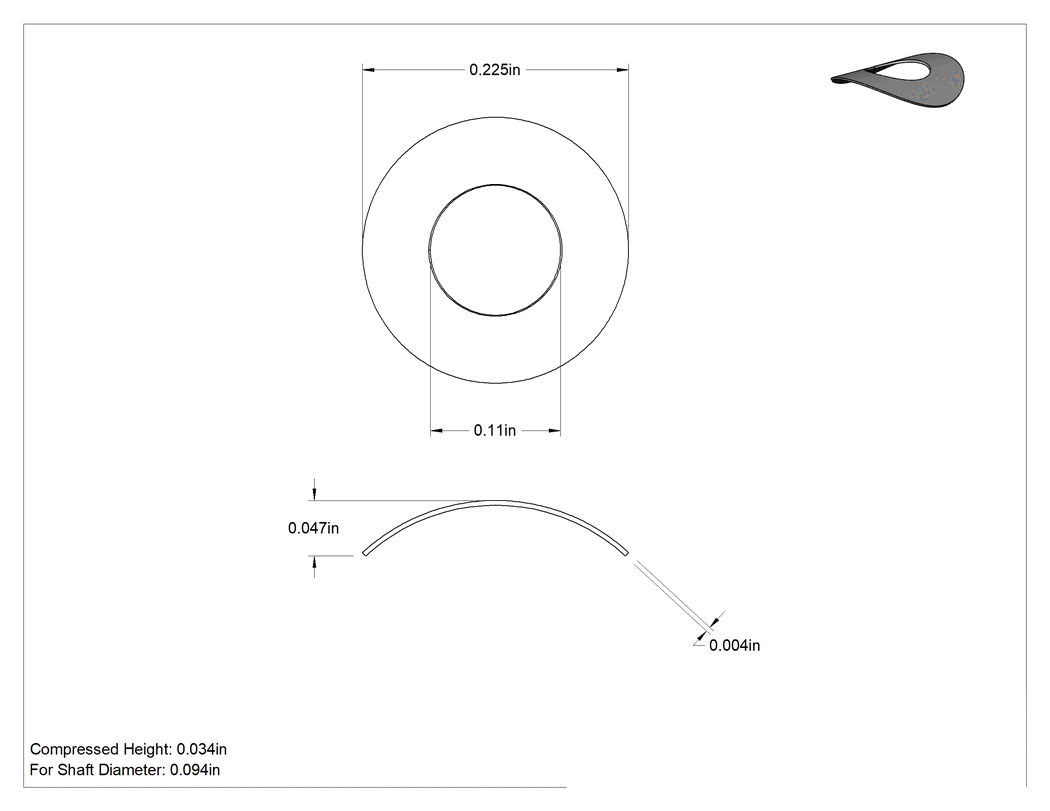

Teknik Çizim

Teknik Çizim

İç Çap

0.11"0.135"0.138"0.164"0.174"0.2"0.203"0.216"0.265"0.269"0.327"0.331"0.395"0.4"0.45"0.525"0.531"0.553"0.598"0.663"0.8"0.925"1.1"

Dış Çap

0.225"0.242"0.245"0.277"0.302"0.322"0.367"0.37"0.423"0.484"0.49"0.551"0.612"0.672"0.735"0.795"0.857"0.963"0.972"0.98"1.103"1.225"1.3"

Malzeme

Yüksek Karbonlu ÇelikHigh-Carbon Steel, Steel

Kalınlık

0.004"0.005"0.0065"0.0075"0.008"0.0082"0.009"0.01"0.011"0.0113"0.012"0.013"0.014"0.0145"0.015"0.016"0.017"0.018"0.0185"0.02"0.021"

Çalışma Yükünde Sıkıştırılmış Yükseklik

0.024"0.026"0.027"0.028"0.03"0.031"0.032"0.034"0.035"0.036"0.039"0.04"0.042"0.043"0.045"0.049"0.05"0.054"0.055"0.058"0.06"0.061"0.062"0.063"0.066"0.067"0.069"0.07"0.073"0.078"0.081"0.083"0.085"0.086"0.088"0.092"0.097"0.098"

Yükseklik

0.039"0.04"0.043"0.047"0.049"0.05"0.052"0.053"0.055"0.06"0.062"0.063"0.064"0.07"0.072"0.074"0.077"0.086"0.091"0.098"0.11"0.115"0.118"0.12"0.125"0.129"0.131"0.136"0.138"0.14"0.151"0.161"0.163"0.164"0.169"0.176"0.185"

Çalışma yükü

0.8 lb.1.1 lb.1.2 lb.1.3 lb.1.39 lb.1.4 lb.1.66 lb.2 lb.2.4 lb.2.5 lb.3.45 lb.3.5 lb.3.6 lb.3.7 lb.4.4 lb.5 lb.5.8 lb.6 lb.6.6 lb.6.9 lb.7 lb.7.6 lb.7.9 lb.8 lb.8.9 lb.9 lb.9.4 lb.9.7 lb.10 lb.12 lb.13.1 lb.14 lb.15 lb.20 lb.21 lb.21.6 lb.25 lb.

Çalışma Yükünde Sapma

0.011"0.012"0.013"0.015"0.018"0.019"0.02"0.023"0.024"0.025"0.026"0.027"0.028"0.029"0.03"0.031"0.033"0.035"0.036"0.042"0.044"0.047"0.05"0.051"0.052"0.054"0.056"0.058"0.06"0.066"0.069"0.07"0.077"0.08"0.081"0.085"0.087"0.09"

₺1.674 Paket

MZ-694932

Paket

Siparişe Ekle

Özellikler

Mil Çapı İçin	3/32"2.38 mm
İç Çap	0.11"2.79 mm
Dış Çap	0.225"5.71 mm
Kalınlık	0.004"0.10 mm
Yükseklik	0.047"1.19 mm
Çalışma Yükünde Sıkıştırılmış Yükseklik	0.034"0.86 mm
Çalışma Yükünde Sapma	0.013"0.33 mm
Çalışma yükü	0.8 lb.0.36 kg
Malzeme	Yüksek Karbonlu Çelik
Disk Yay Tipi	Kavisli
Yay Tipi	Disk
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Hafif yükler için en iyi disk yaylarımız. Sadece iki temas noktasına sahip oldukları için, dalgalı disk yaylara göre daha az ağırlık taşırlar. Yük kaldırıldığında, kavisli yaylı kilit pullarının aksine tekrar tekrar orijinal yüksekliğine geri dönerler. Bu disk yayları, çalışma yükünü artırmak amacıyla üst üste istiflenemez.

Çelik — Dayanıklı ve esnek olmakla birlikte, nem bu yayların paslanmasına neden olacağından kuru ortamlar için en uygun seçenektir.
