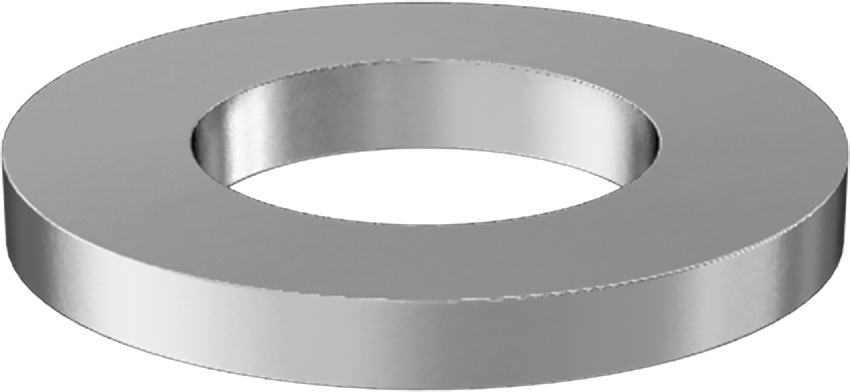

Belleville Disk Yayı
16 varyant (Cıvata Boyutu İçin, Dış Çap); ₺502 – ₺18.124
Belleville Disk Yayı, boru flanş bağlantılarındaki cıvata ve somunları titreşim ve sıcaklık değişimlerine karşı dengeleyerek sızıntıları önler. Bu aile, Cıvata Boyutu İçin ve Dış Çap eksenlerinde toplam 16 varyant sunar. Fiyat, seçilen kombinasyona göre ₺502 – ₺18.124 aralığında değişir.
Özellikler

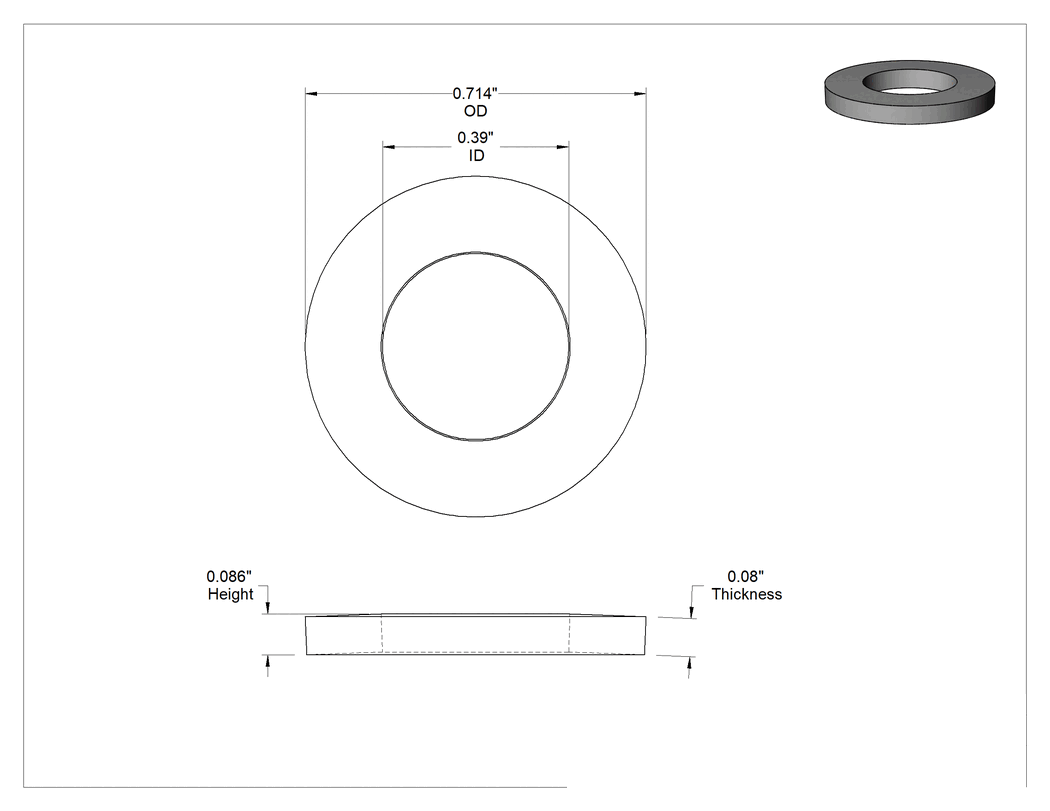

| Cıvata Boyutu İçin | 3/8", M109.52 mm |
| İç Çap | 0.39"9.91 mm |
| Dış Çap | 0.714"18.1 mm |
| Kalınlık | 0.08"2.03 mm |
| Yükseklik | 0.086"2.18 mm |

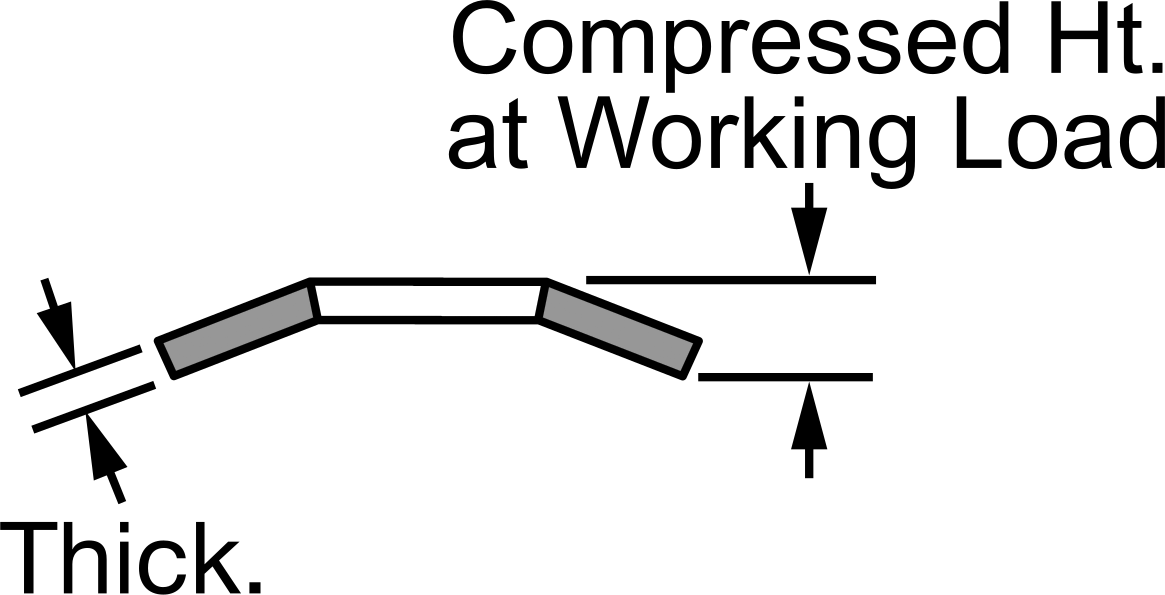

| Çalışma Yükünde Sıkıştırılmış Yükseklik | 0.08"2.03 mm |
| Çalışma Yükünde Sapma | 0.006"0.15 mm |
| Çalışma yükü | 1,200 lb.544 kg |
| Düz Yük | 1,200 lbf |
| Malzeme | 17-7 PH Paslanmaz Çelik |
| Disk Yay Tipi | Konik |
| Birlikte Kullanım | Boru Flanşları |
| Performans | Yüksek Yük, Paslanma ve Aşınmaya Dayanıklı, İstiflenebilir |
| Yay Tipi | Disk |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Hasar ve sızıntıları önlemek için boru flanş bağlantılarını sızdırmaz tutun. Bu yaylar, titreşim nedeniyle yer değiştiren ve sıcaklık değişikliklerinden dolayı genleşen veya büzülen flanş cıvata başlarını ve somunlarını dengeler. Yaylı kilit pullarından farklı olarak, basınçları azaldığında tekrar tekrar orijinal yüksekliğine geri dönerler. Belleville disk yayları olarak da bilinir.

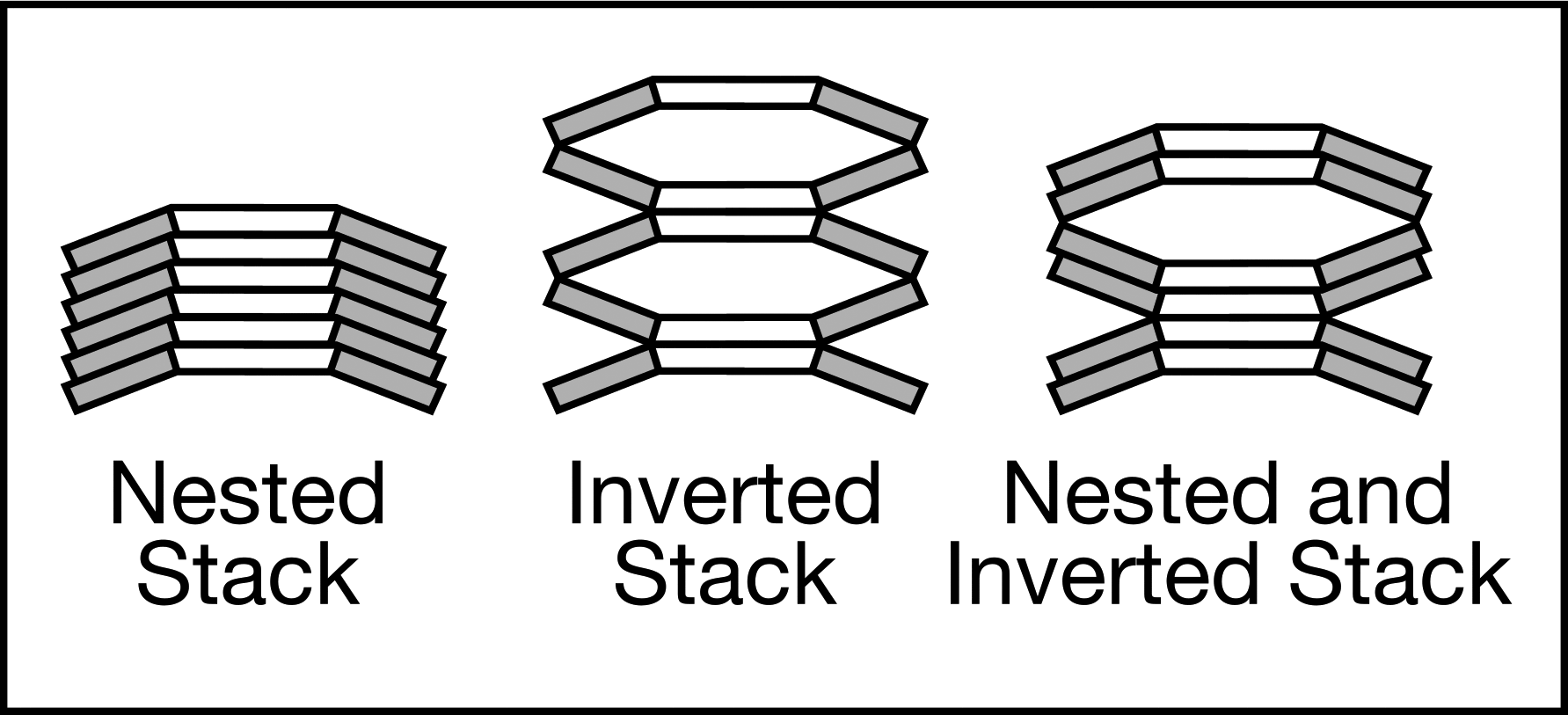

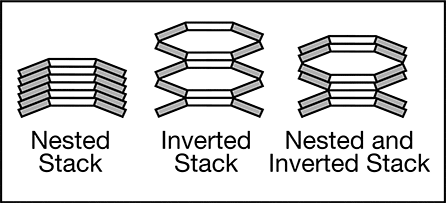

Çalışma yükünü veya sapmayı artırmak için birden fazla yayı üst üste yerleştirin. İç içe geçmiş bir yığın çalışma yükünü artırır; ters çevrilmiş bir yığın ise sapmayı artırır. İç içe geçmiş ve ters çevrilmiş bir yığında hem yük hem de sapma artar. Orijinal çalışma yükünü veya sapmayı (yapılandırmanıza bağlı olarak) yayların sayısıyla çarpın ve yeni toplam değeri bulun.
Paslanma ve Aşınmaya Dayanıklı Paslanmaz Çelik — Neme veya temizlik solüsyonlarında bulunan amonyak gibi hafif kimyasallara maruz kaldığında korozyona uğramaz. Bu yaylar çelik yaylara göre daha kolay sıkışır, ancak o kadar güçlü değildir.
