Yön Kontrol Valfleri

Solenoidle Çalışan Vidalı Hidrolik Vana, Yön Kontrolü

7 varyant (Hidrolik Valf Varsayılan Konumu, Hidrolik Yön Kontrol Valfi Akış Şeması); ₺15.794 – ₺25.266

Solenoidle Çalışan Vidalı Hidrolik Vana, Yön Kontrolü, elektronik sinyalle akış yönünü kontrol etmenizi veya akışı tamamen durdurmanızı sağlayan, montaj bloğuna vidalanabilen kartuş vanalardır. Bu ürünler, Hidrolik Valf Varsayılan Konumu ve Hidrolik Yön Kontrol Valfi Akış Şeması gibi eksenlerle toplam 7 varyant sunar. Fiyat, seçilen kombinasyona göre ₺15.794 – ₺25.266 aralığında değişir.

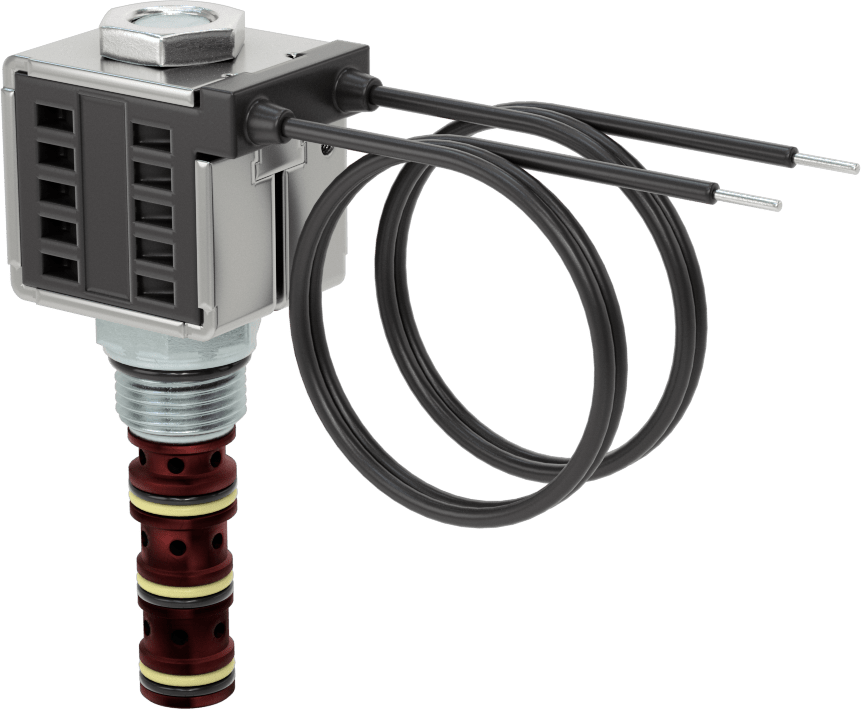

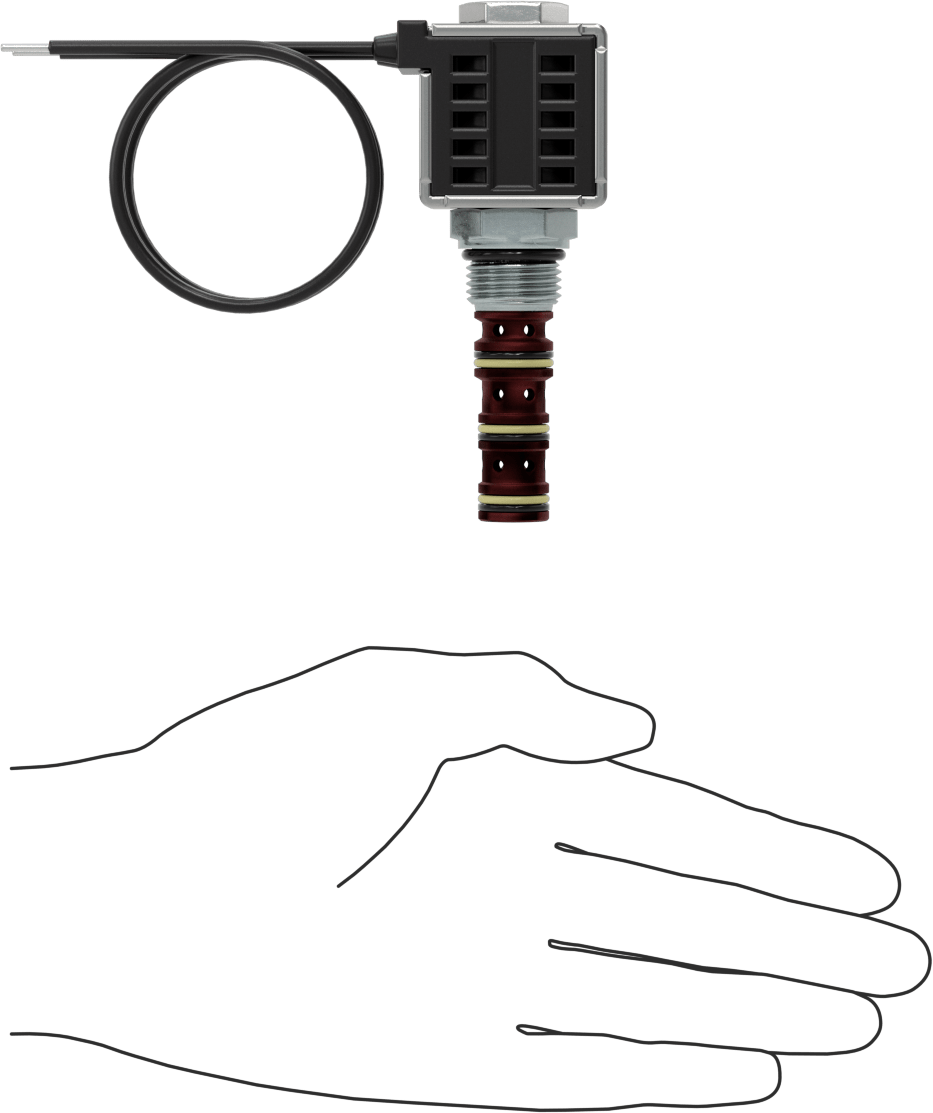

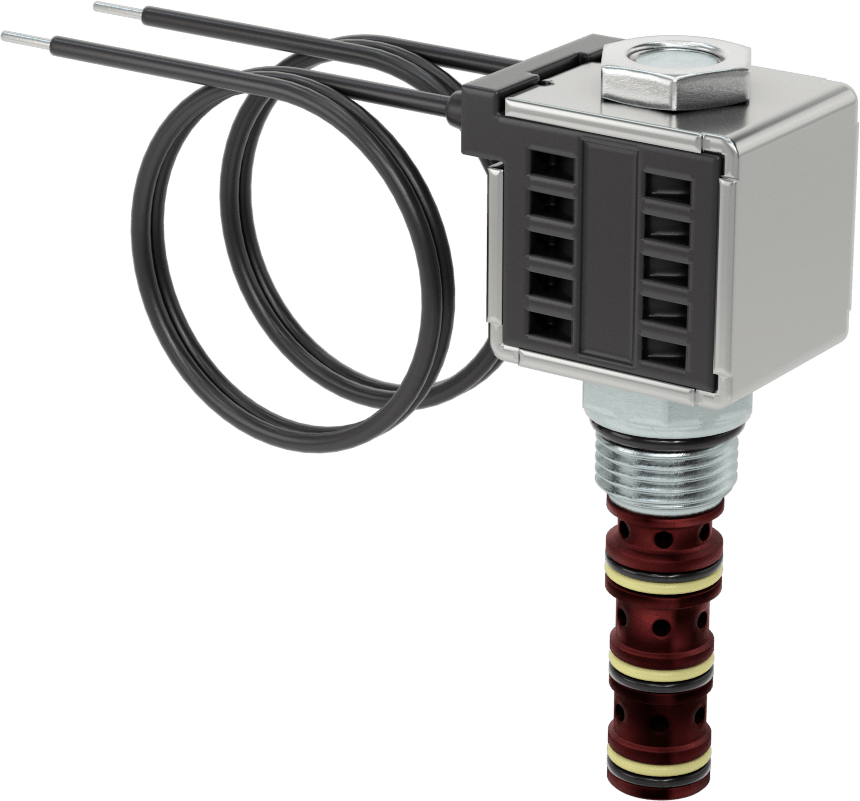

Solenoidle Çalışan Vidalı Hidrolik Vana, Yön Kontrolü, 4-Way, Deltrol Dsv2-080-4NC-N-D2DE
Hidrolik Valf Varsayılan Konumu
Hidrolik Yön Kontrol Valfi Akış Şeması
Toplam Bağlantı Noktası Sayısı
Gerilim
Bağlantı Noktalarının Sayısı
Maksimum Akış Hızı
Akış Konum Sayısı
Hidrolik Yön Kontrol Valfi Tipi
Solenoid Sayısı
Üretici Eşdeğeri Model Numarası
Diş Boyutu
Gövde Diş Boyutu
₺15.794 Adet
MZ-135789
Paket

Özellikler

Birlikte KullanımHidrolik Sıvısı
Valf İşleviYön Kontrolü
Valf TipiSolenoid
Hidrolik Yön Kontrol Valfi TipiDört yönlü
Akış Konum Sayısı2
Hidrolik Yön Kontrol Valfi Akış Şeması4/2
Solenoid Vana TipiTekli
Varsayılan KonumKapalı
ÇalıştırmaSolenoid
Geri Dönüş TetiklemesiYay
Deltrol Eşdeğer Model NumarasıDSV2-080-4NC-N-D2DE
Hydraforce Eşdeğer Model NumarasıSV08-41-0-N-24EL
Parker Eşdeğer Model NumarasıDSL084-N-N-DP-D024-L
Gövde—UN/UNF (SAE Düz)

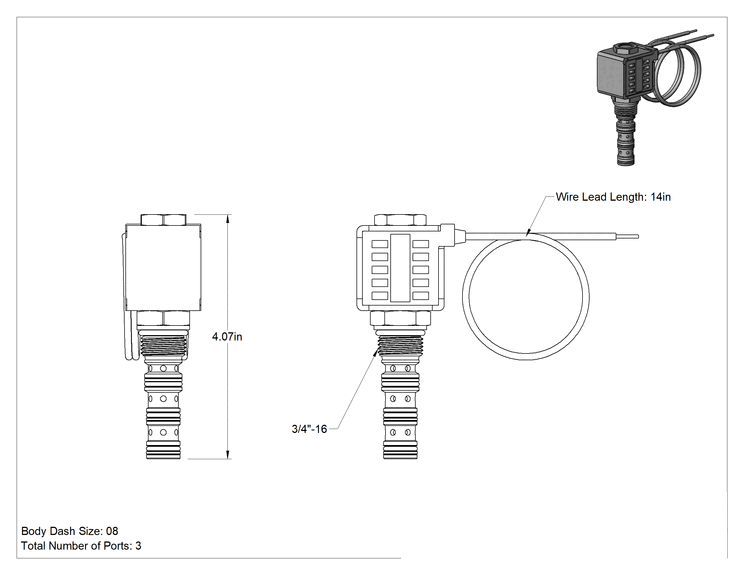

Diş Boyutu3/4"-1619.0 mm
Diş TipiUN/UNF (SAE Düz)
Dash Boyutu08
MalzemeEloksallı Alüminyum
Basınç Bağlantı Noktası Sayısı1
Tank Bağlantı Noktası Sayısı1
Çalışma Portu Sayısı2
Toplam Bağlantı Noktası Sayısı4
Maksimum Akış Hızı3 gpm
Maksimum Basınç3,000 psi207 bar
Gerilim24V DC
Güç Tüketimi16 W
Elektrik Bağlantısı TipiSabit Kablolama
Tel Bağlantı TipiTel Uçları
Tel Ucu Uzunluğu14"35.56 cm
Conta MalzemesiBuna-N Kauçuk
Toplam Yükseklik4 1/16"10.32 cm
Menşe ÜlkeAmerika Birleşik Devletleri
İlgili ÜrünYedek Solenoid Bobinleri

Açıklama

Elektronik bir sinyalle akış yönünü kontrol edin veya akışı tamamen durdurun. Bu vanalar kartuş vanalar olarak da bilinir ve montaj bloğunuza vidalanır.

Basınç kaynağı ile çift etkili silindir arasına dört yollu vanalar yerleştirin.

NFPA şemalarında P basınç kaynağını, T tankı, A ve B ise çalışma bağlantı noktalarını temsil eder.
