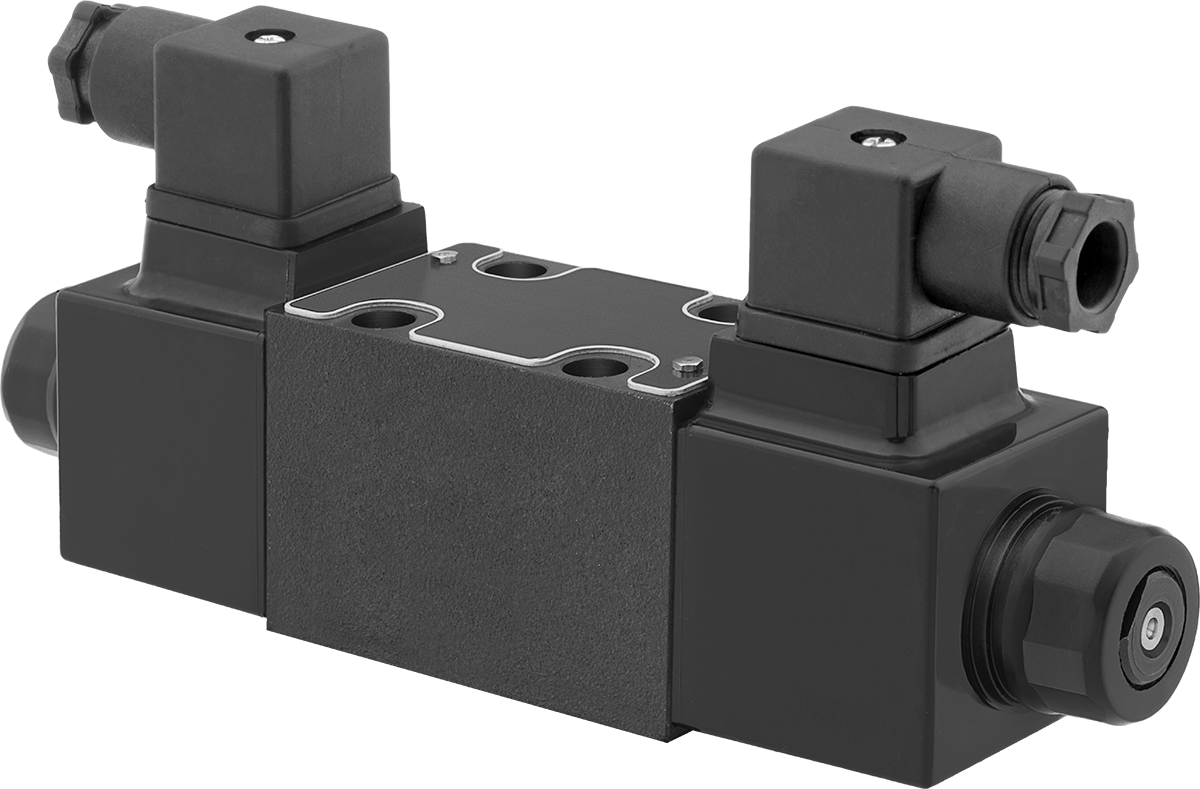

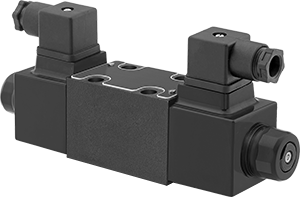

Solenoid Kumandalı Yön Kontrol Blok Montajlı Hidrolik Valfler
16 varyant (Hidrolik Valf Varsayılan Konumu, NFPA Montaj Şeması); ₺96.062 – ₺344.976
Solenoid Kumandalı Yön Kontrol Blok Montajlı Hidrolik Valfler, elektronik bir sinyal ile akışı yönlendirerek NFPA vana montaj bloğuna vidalarla monte edilir. Bu seri, Hidrolik Valf Varsayılan Konumu ve NFPA Montaj Şeması eksenlerinde farklı seçenekler sunar; toplam 16 varyant bulunur. Fiyat, seçilen kombinasyona göre ₺96.062 – ₺344.976 aralığında değişir.
Hidrolik Valf Varsayılan Konumu
NFPA Montaj Şeması
Hidrolik Yön Kontrol Valfi Akış Şeması
Solenoid Sayısı
Bağlantı Noktalarının Sayısı
Maksimum Akış Hızı
ISO Montaj Şeması
Bağlantı Portu
Akış Konum Sayısı
Toplam Bağlantı Noktası Sayısı
Toplam Yükseklik
₺127.756 Adet
MZ-320885
Paket
Özellikler
| Birlikte Kullanım | Hidrolik Sıvısı |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Solenoid |
| Hidrolik Yön Kontrol Valfi Tipi | Dört yönlü |
| Solenoid Vana Tipi | Çift |

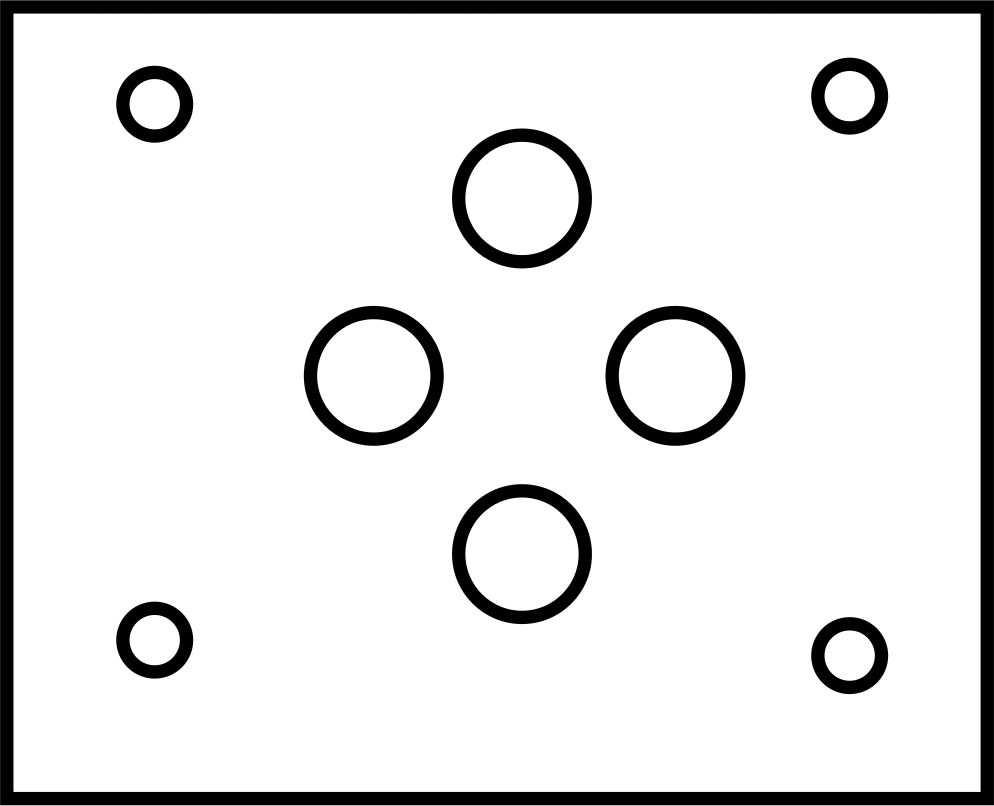

| NFPA Montaj Şeması | D03 |

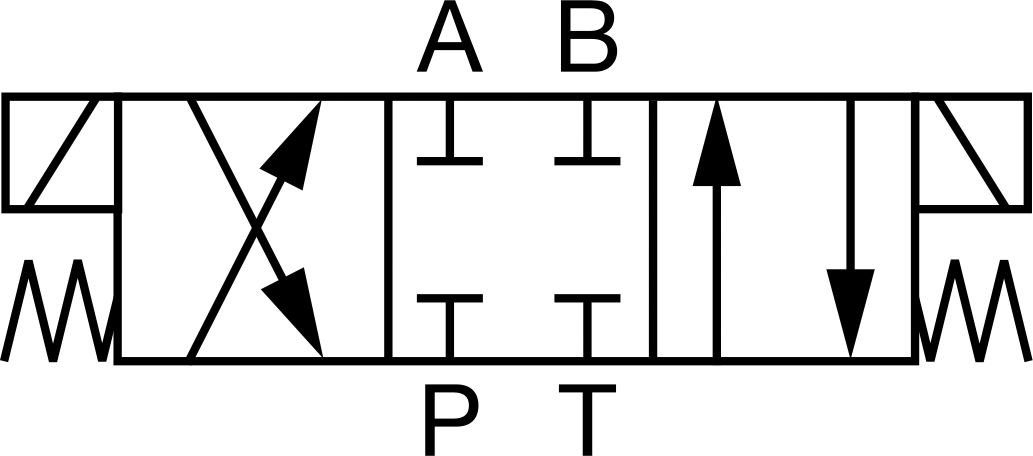

| Hidrolik Yön Kontrol Valfi Akış Şeması | 4/3 (Kapalı Merkez) |
| ISO Standart Boyutu | 3 |
| Varsayılan Konum | Kapalı |
| Çalıştırma | Solenoid |
| Geri Dönüş Tetiklemesi | Yay |
| Basınç Bağlantı Noktası Sayısı | 1 |
| Tank Bağlantı Noktası Sayısı | 1 |
| Çalışma Portu Sayısı | 2 |
| Toplam Bağlantı Noktası Sayısı | 4 |
| Akış Konum Sayısı | 3 |
| Maksimum Akış Hızı | 20 gpm |
| Maksimum Basınç | 5,000 psi345 bar |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Conta Malzemesi | Buna-N Kauçuk |
| Toplam | |
| Genişlik | 1 3/4"44.4 mm |
| Yükseklik | 3 5/8"92.1 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Tayvan |
| İlgili Ürün | Vidalar |
Açıklama
Elektronik bir sinyalle akışı yönlendirin. Vidaları kullanarak bir NFPA vana montaj bloğuna takın (her bileşen ayrı satılır).
NFPA şemalarında P basınç kaynağını, T tankı, A ve B ise çalışma bağlantı noktalarını temsil eder.
