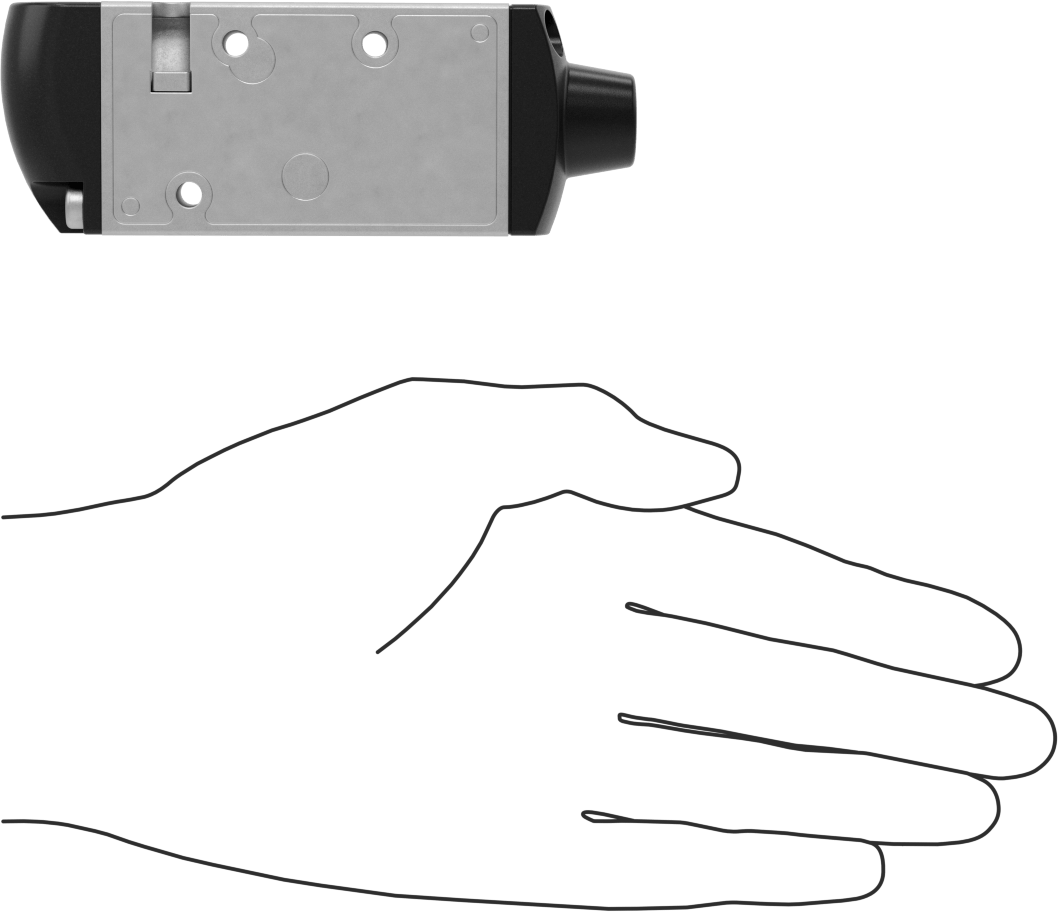

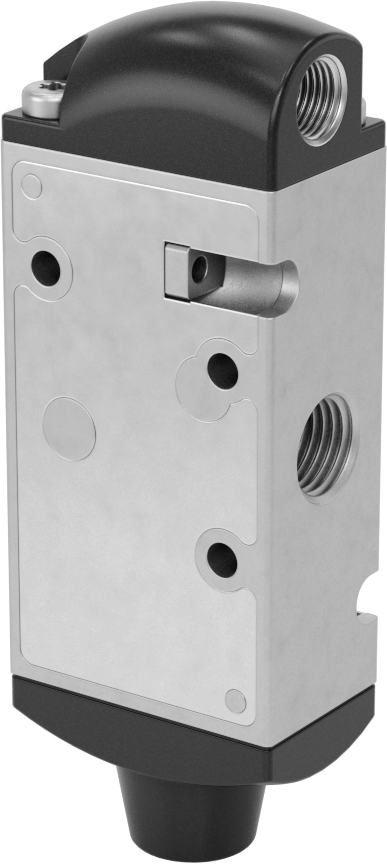

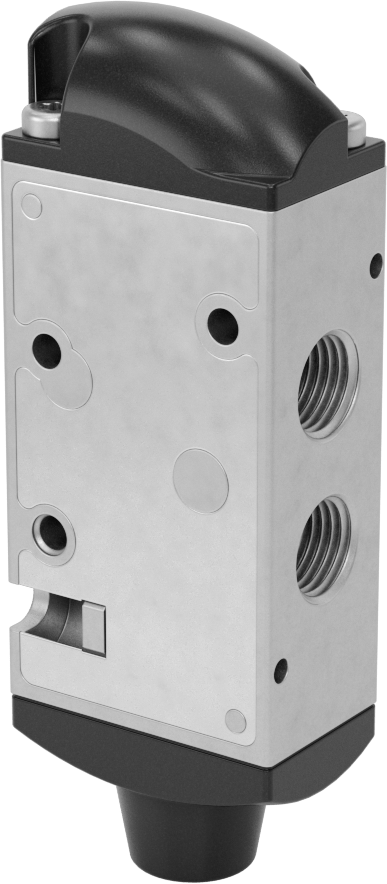

Hava Yön Kontrol Vanası, Hava Tahrikli, Yaylı Geri Dönüş
3 varyant (Çıkış Boru Çapı, Giriş Borusu Çapı); ₺22.156 – ₺26.516
Hava Yön Kontrol Vanası, Hava Tahrikli, Yaylı Geri Dönüş, pnömatik sistemlerde hava sinyaliyle çalışarak tek bir hareket gerçekleştirir ve elektrik kullanımının tehlikeli olduğu ortamlar için uygundur. Bu aile, Çıkış Boru Çapı ve Diş Tipi eksenlerinde toplam 3 varyant sunar. Fiyat, seçilen kombinasyona göre ₺22.156 – ₺26.516 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | Hava Pilotu |
| Geri Dönüş Tetiklemesi | Yay |
| Min. Çalıştırma Basıncı | 44 psi3.0 bar |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Hava Pilot Deliği Sayısı | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/4 NPT |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/4 NPT |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/4 NPT |
| Egzoz Tipi | Dişi |
| Hava Pilotu Bağlantı Tipi | Dişli |
| Hava Pilotu Boyutu | 1/8 NPT |
| Hava Pilotu Tipi | Dişi |
| Maksimum Akış Hızı | 24.9 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.75 |
| Basınç Aralığı | 0-145 psi |
| Sıcaklık Aralığı | -9°C ila 49°C |
| Vakum Değeri | 26 in. Hg |
| Gövde Malzemesi | Alüminyum |
| Toplam | |

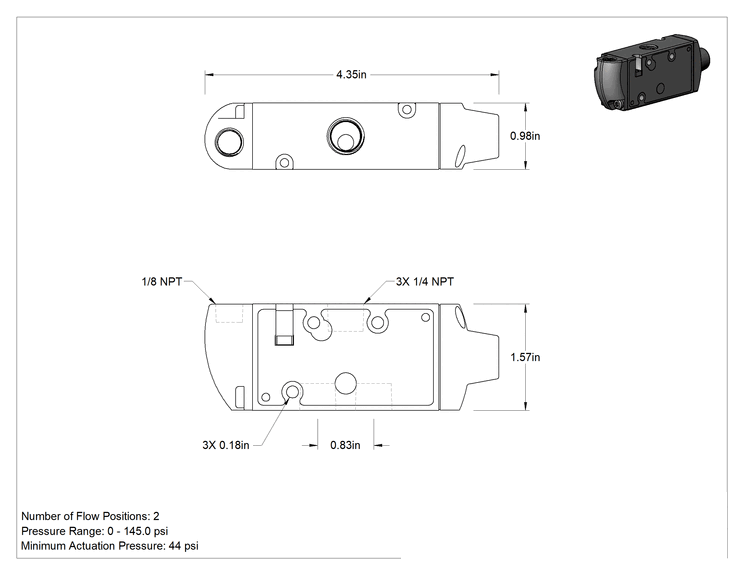

| Uzunluk | 4 1/4"10.79 cm |
| Genişlik | 1"25.4 mm |
| Yükseklik | 1 5/8"41.3 mm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.18"4.57 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Çek Cumhuriyeti |
Açıklama
Bu valfler, bir silindirin uzaması gibi tek bir hareket gerçekleştirir. 3/2 veya pilot valfler olarak da bilinen bu valfler, çalıştırılmak için hava sinyali kullanır; bu nedenle elektrik kullanımının tehlikeli olabileceği ortamlar için idealdir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Kapalı konumda, sistemdeki hava basıncını tahliye ederek ekipmanın sıfırlanmasını sağlar ve böylece hareketin tekrarlanabilmesini sağlar.
Normalde kapalı vanalar normalde hava akışını engeller ve çalıştırılana kadar kapalı kalır.
Yaylı geri dönüşlü vana, hava beslemesi kesilir kesilmez başlangıç konumuna geri döner.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
