Elektrikli Hava Yön Kontrol Vanası, Tehlikeli Ortam
4 varyant (Gerilim, Hava Yön Kontrol Valfi Akış Şekli); ₺96.782 – ₺178.294
Elektrikli Hava Yön Kontrol Vanası, Tehlikeli Ortam serisinde 4 varyant bulunur. Seçenekler — Gerilim: 24V DC, 120V AC; Hava Yön Kontrol Valfi Akış Şekli: 5/2, 5/3 (Kapalı Merkez); Solenoid Sayısı: Çift, Tekli. Fiyat, seçilen kombinasyona göre ₺96.782 – ₺178.294 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/2 |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Yay |

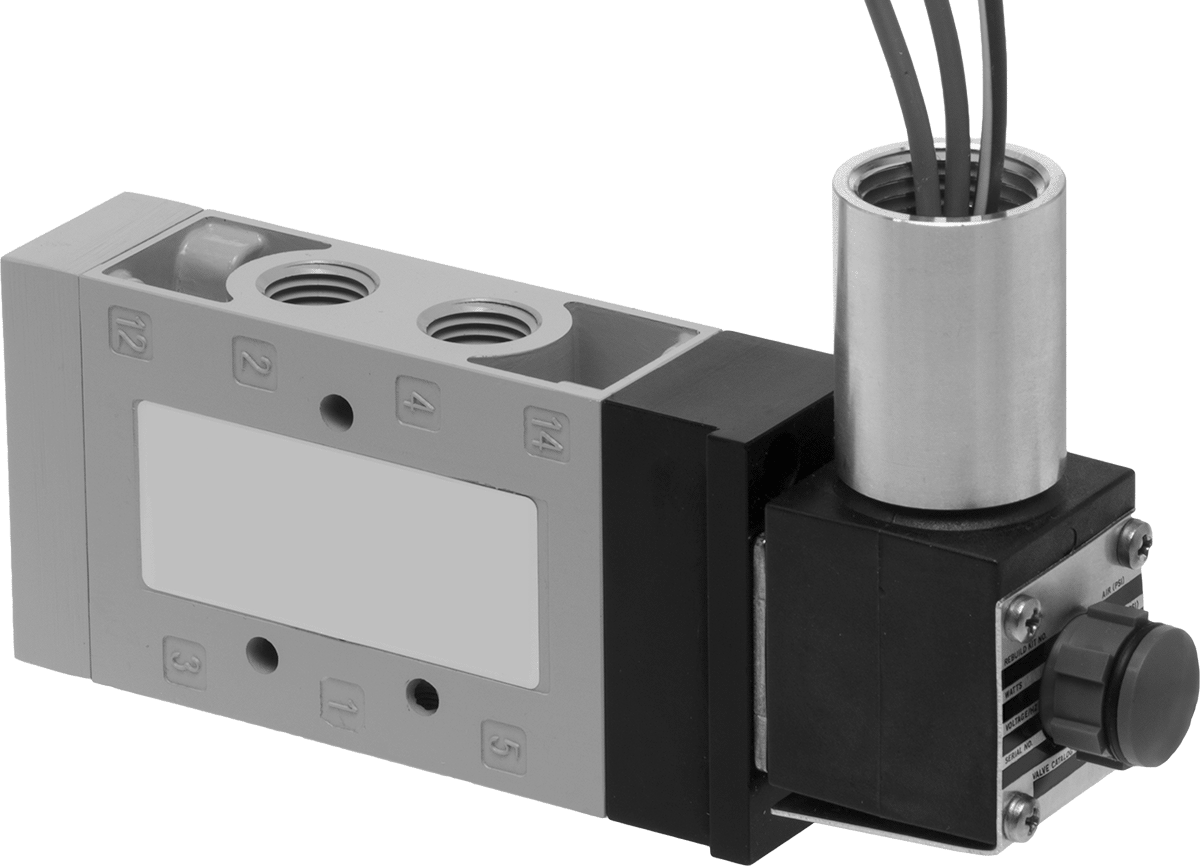

| Solenoid Sayısı | Tekli |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/4 NPT |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/4 NPT |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/4 NPT |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 65.34 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 1.7 |
| Basınç Aralığı | 14-145 psi |
| Sıcaklık Aralığı | -23°C ila 46°C |
| Vakum Değeri | 28 in. Hg |
| Koruma Türü | Patlamaya Dayanıklı |
| Çevre | Tehlikeli Ortam |
| Çevre Derecelendirmesi | NEC Sınıf I Bölüm 1, 2 Grup A, B, C, D NEC Class II Divisions 1, 2 Groups E, F, G NEMA 3S NEMA 6P NEMA 7 NEMA 9 |
| NEC Tehlikeli Ortam Sıcaklık Sınıflandırması | T3A (356° F) |
| Gerilim | 24V DC |
| Güç Tüketimi | 3.5W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Çıkış Sayısı | 3 |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Elektrik Bağlantı Portu | Kablo Kanalı |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Karşılanan Teknik Özellikler | UL Listeli, CSA Sertifikalı |
| Gövde Malzemesi | Alüminyum |

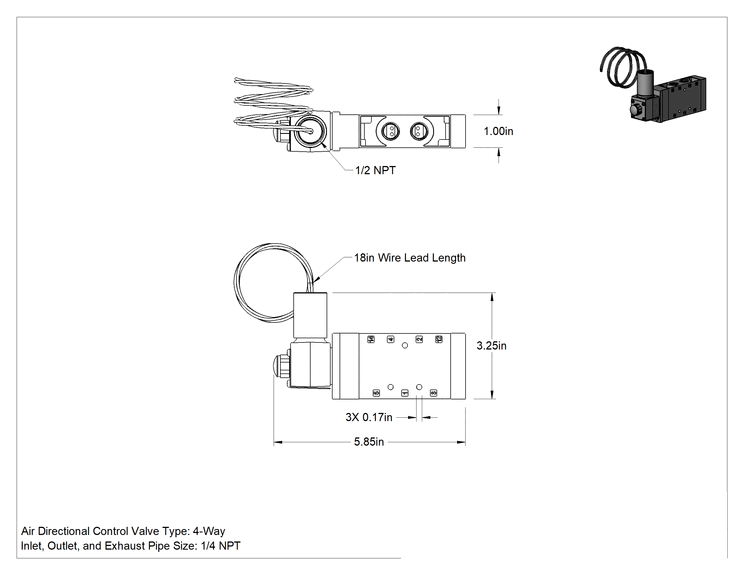

| Toplam | |
| Uzunluk | 6"15.24 cm |
| Genişlik | 1"25.4 mm |
| Yükseklik | 2 7/8"73.0 mm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.17"4.32 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Özellikler | Manuel Geçiş |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu valfler, tehlikeli maddelerin bulunduğu ortamlar için tasarlanmıştır. Genellikle bir silindiri farklı hızlarda uzatmak ve geri çekmek için kullanılan bu valfler, iki hareket oluşturur ve iki egzoz portuna sahiptir; bu sayede her bir egzoz portuna bir akış kontrol valfi takarak her hareketin hızını kontrol edebilirsiniz. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Çalıştırmak için elektrik bağlantısına voltaj uygulayın. Geri dönüş hareketi yay ile sağlanır, bu nedenle voltaj kesildiğinde orijinal konumlarına geri dönerler. 4 yollu vanalar olarak da bilinir.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
Tehlikeli ortam sınıflandırmaları, üreticilerin ürünlere tehlikeli ortamlarda güvenli kullanımını kolaylaştırmak için güvenlik özellikleri ekleyip eklemediklerini gösterir. Tehlikeli bir ortam için bir ürün seçmeden önce, ürünün ortamınız için uygun sınıflandırmaya sahip olduğundan emin olun.
