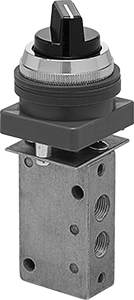

Hava Yön Kontrol Vanası, El ile Geri Dönüşlü
12 varyant (Aktüatör Modeli, Giriş Borusu Çapı); ₺10.688 – ₺65.212
Hava Yön Kontrol Vanası, El ile Geri Dönüşlü, pnömatik sistemlerde silindirlerin farklı hızlarda uzama ve geri çekme hareketlerini kontrol eder. Aktüatör Modeli ekseninde kadran, kol, avuç içi düğmesi ve toggle anahtarı gibi seçeneklerle 12 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺10.688 – ₺65.212 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/2 |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | El |
| Aktüatör Modeli | Kadran |
| Aktüatör Rengi | Siyah |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/8 NPT |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/8 NPT |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/8 NPT |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 14 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.24 |
| Basınç Aralığı | 25-125 psi |
| Sıcaklık Aralığı | -18°C ila 46°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Alüminyum |

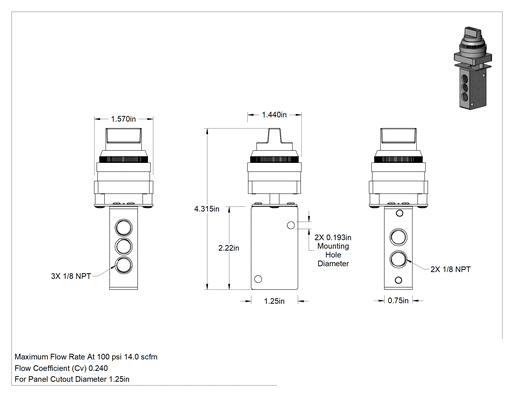

| Toplam | |
| Uzunluk | 1 5/8"41.3 mm |
| Genişlik | 1 5/8"41.3 mm |
| Yükseklik | 4 3/8"11.11 cm |
| Montaj Türü | Vidalı, Panel Montajı |
| Montaj Deliği Çapı | 0.19"4.83 mm |
| Panel Açıklığı Çapı İçin | 1 1/4"31.8 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Genellikle bir silindiri farklı hızlarda uzatmak ve geri çekmek için kullanılan bu valfler, iki hareket oluşturur ve iki egzoz portuna sahiptir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. 4 yollu ve 5/2 valfler olarak da bilinir.
Dişli egzoz bağlantı tipine sahip vanalar, her bir egzoz portuna bir akış kontrol vanası takarak her bir hareketin hızını kontrol etmenizi sağlar.
Elle geri dönüşlü çalıştırmaya sahip vanalar, çalıştırılmış halde kalır ve yalnızca aktüatörü tekrar hareket ettirdiğinizde orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
