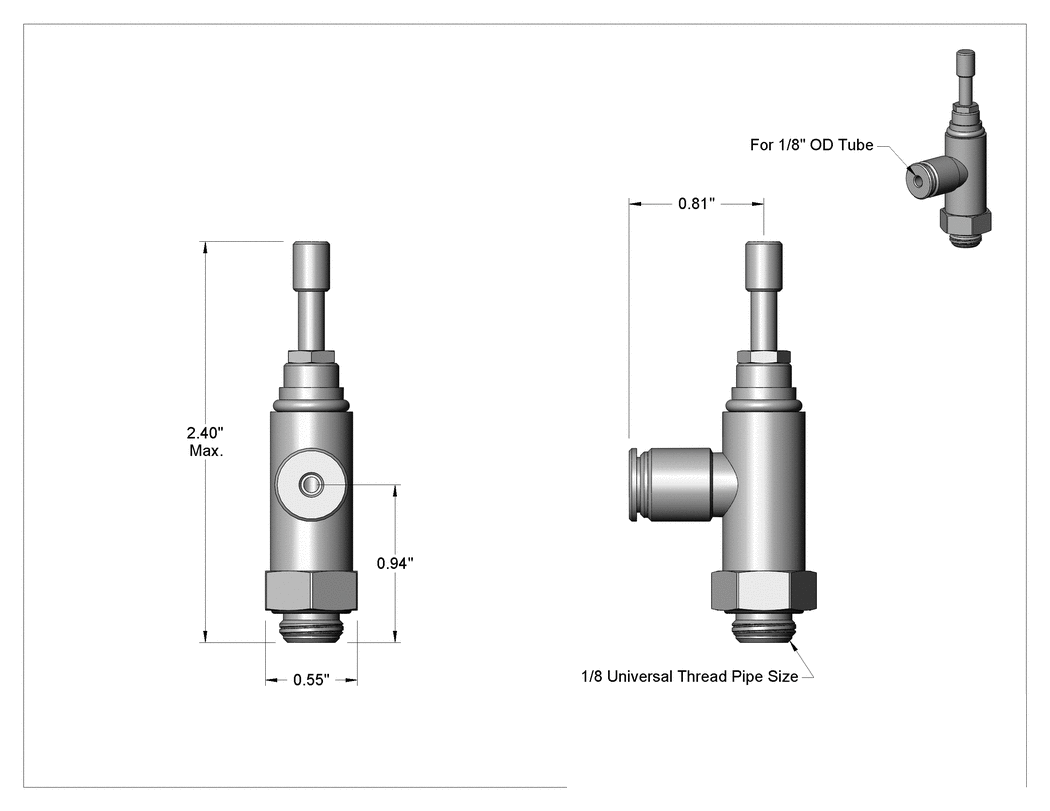

Kadran Ayarlı Yüksek Basınçlı Hava Akış Kontrol Vanası, Dirsek
5 varyant (Çıkış Borusu Dış Çapı İçin, Giriş Borusu Çapı); ₺5.226 – ₺10.386
Yüksek Basınçlı Hava Akış Kontrol Vanası, pnömatik ekipmanların hızını düzenlemek için hava silindirinden çıkan debiyi tek yönde kontrol eder. Bu aile Giriş Borusu Çapı ve Akış Katsayısı eksenlerinde toplam 5 varyant sunar. Fiyat, seçilen kombinasyona göre ₺5.226 – ₺10.386 aralığında değişir.
Özellikler
| Giriş | |
| Bağlantı Tipi | Dişli |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | NPT, NPTF, BSPP, BSPT |
| Cins | Erkek |
| Çıkış | |
| Bağlantı | Tak ve Bağlan |
| Boru Dış Çapı için | 1/8"3.17 mm |
| Cins | Dişi |
| Gövde Malzemesi | Pirinç |
| Akış Katsayısı (Cv) | 0.09 |
| Akış Hızı @ 100 psi | |
| Minimum | 0 scfm |
| Maksimum | 5 scfm |
| Maksimum Basınç | 265 psi18 bar |
| Sıcaklık Aralığı | -29°C ila 79°C |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Çıkış Silindiri (Meter Çıkışı) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | Bir adet Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |
| Uzunluk | 1 1/16"27.0 mm |
| Genişlik | 9/16"14.3 mm |
| Yükseklik | 2 3/8"60.3 mm |
| Performans | Yüksek Basınç |
| Şekil | 90° Dirsek |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | İtalya |
Açıklama

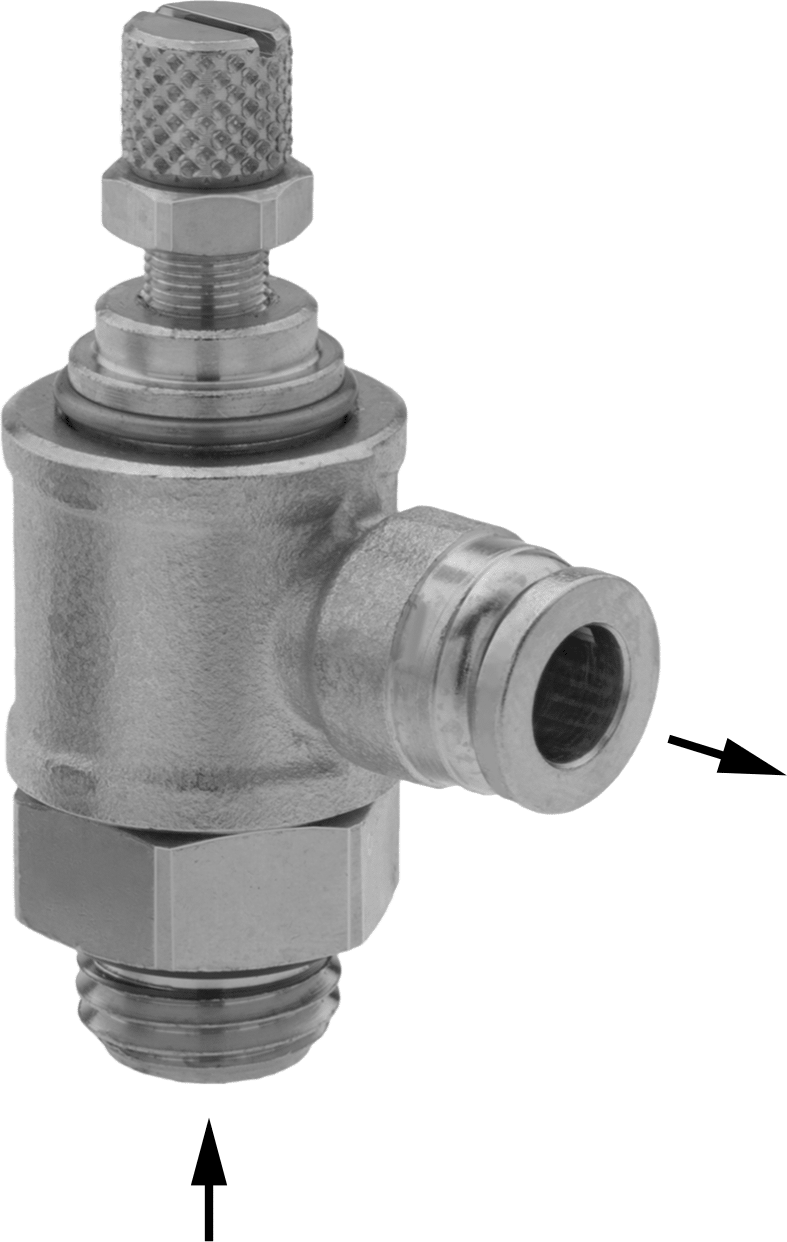

Bu vanalar 265 psi'ye kadar basınca dayanır. Pnömatik ekipmanların hızını kontrol etmek için hava silindirinden çıkan hava hacmini (çıkış debisi) ayarlarlar. Hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol etmek için kullanın. Hava, ters yönde serbestçe akar. Giriş, NPT, NPTF (Dryseal), BSPP ve BSPT dişlerine bağlanmak için evrensel bir dişe sahiptir. Plastik veya yumuşak metal boruları, iterek bağlanan çıkış bağlantı noktalarına takın. Dirsek şekli, bunları silindir bağlantı noktalarına doğrudan monte etmenize olanak tanır ve silindir ile vana arasındaki ek boru tesisatını ortadan kaldırarak, sıralı vanalara göre daha iyi kontrol ve tutarlılık sağlar.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
NPTF Giriş Dişi—NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
