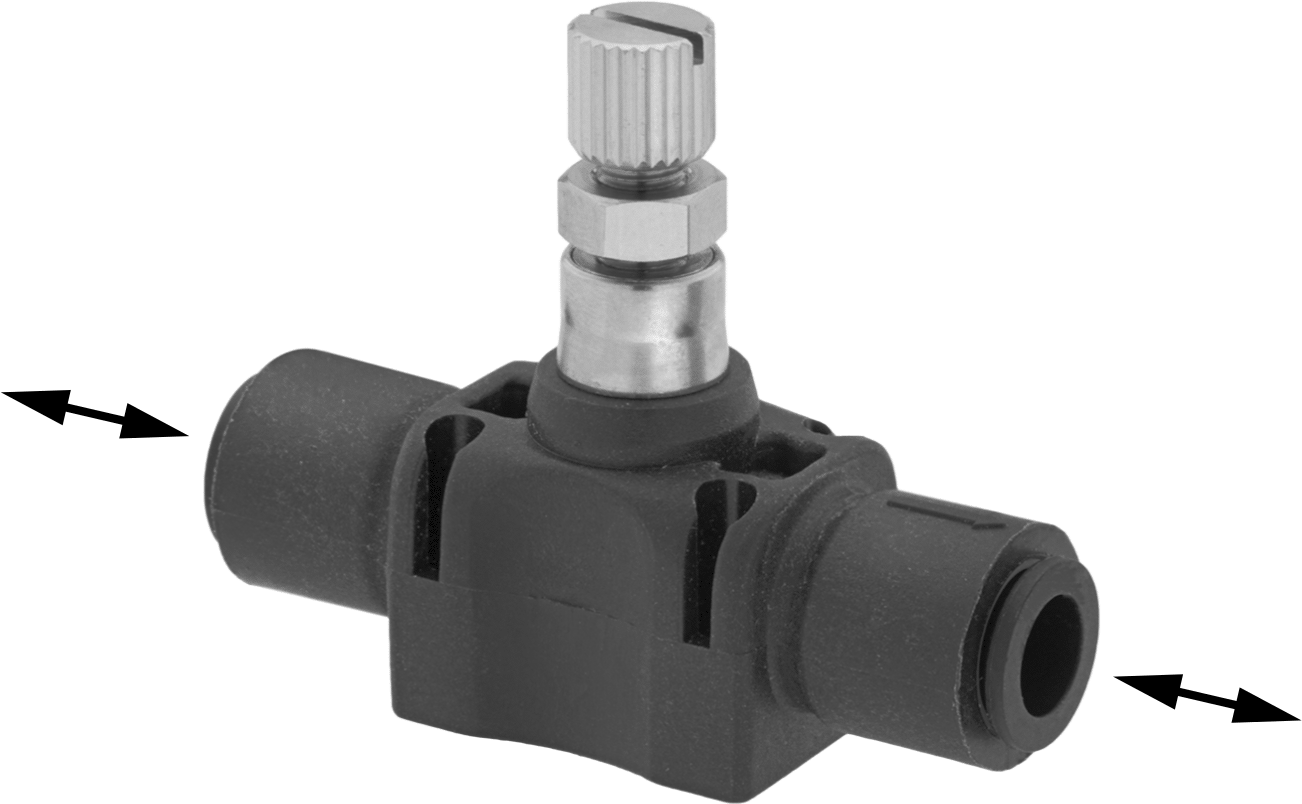

Tek Kontrollü İki Yönlü Hava Akışı Kontrol Vanası
4 varyant (Giriş Bağlantısı, Akış Katsayısı (Cv)); ₺11.496 – ₺31.542
Tek Kontrollü İki Yönlü Hava Akışı Kontrol Vanası, tek bir kadran aracılığıyla havanın her iki yöndeki akış hızını eşit şekilde ayarlar. Bu seri, Akış Katsayısı (Cv) ekseninde farklı seçenekler sunar ve toplam 4 varyant içerir. Fiyat, seçilen kombinasyona göre ₺11.496 – ₺31.542 aralığında değişir.
Özellikler
| Giriş | |
| Bağlantı Tipi | Tak ve Bağlan |
| Boru Dış Çapı için | 1/4"6.35 mm |
| Cins | Dişi |
| Çıkış | |
| Bağlantı | Tak ve Bağlan |
| Boru Dış Çapı için | 1/4"6.35 mm |
| Cins | Dişi |
| Gövde Malzemesi | Naylon |
| Akış Katsayısı (Cv) | 0.037 |
| Akış Hızı @ 100 psi | |
| Minimum | Derecelendirilmemiştir |
| Maksimum | 6.53 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | 2°C ila 68°C |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Çıkış Silindiri (Meter Çıkışı), Giriş Silindiri (Meter In) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | İki Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Akış Ayar Mekanizması Sayısı | 1 |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |

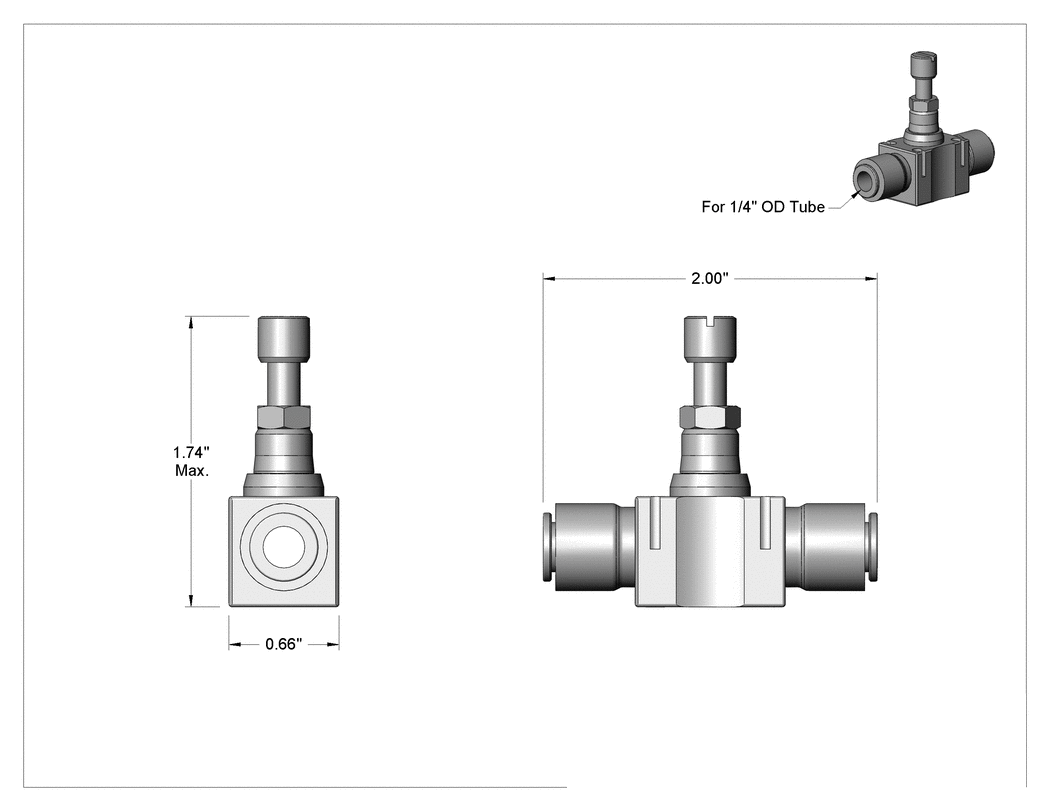

| Uzunluk | 2"50.8 mm |
| Genişlik | 11/16"17.5 mm |
| Yükseklik | 1 3/4"44.4 mm |
| Şekil | Düz |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Çin |
Açıklama

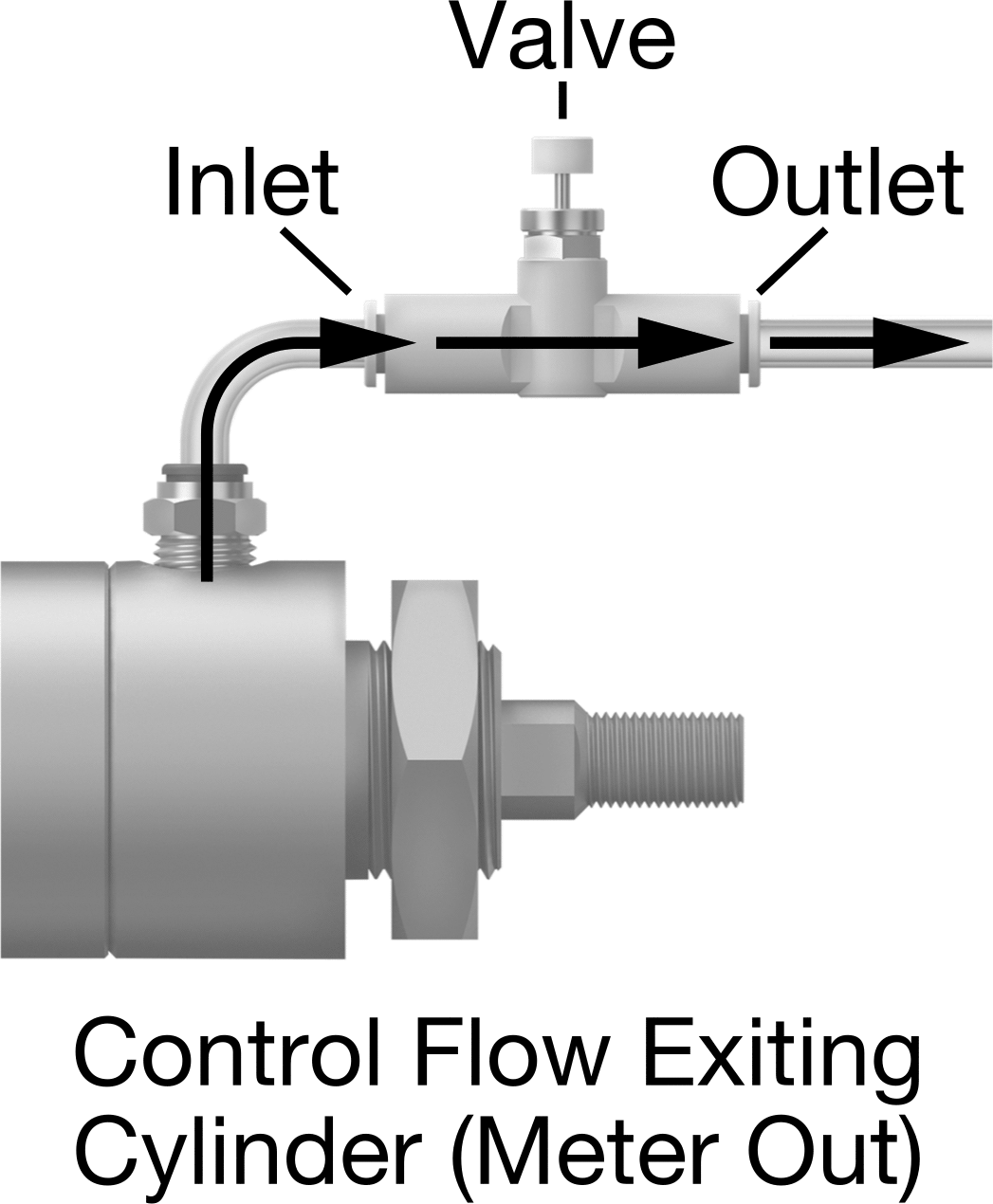

Tek bir kadran, hava akışının hızını her iki yönde eşit olarak ayarlar. Bu valfler, hava girişten çıkışa ve çıkıştan girişe doğru hareket ederken iki yöndeki akışı kontrol eder. Genellikle, akış silindire girerken (giriş) uzama hızını ve akış silindirden çıkarken (çıkış) geri çekilme hızını aynı anda kontrol etmek için kullanılırlar. En iyi kontrol için, silindir ile vana arasındaki boru uzunluğunu en aza indirmek üzere bunları silindire mümkün olduğunca yakın monte edin.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
Bas-Bağlan Giriş Bağlantısı—bas-bağlan bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
Bas-Bağlan Çıkış Bağlantısı — Bas-bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
