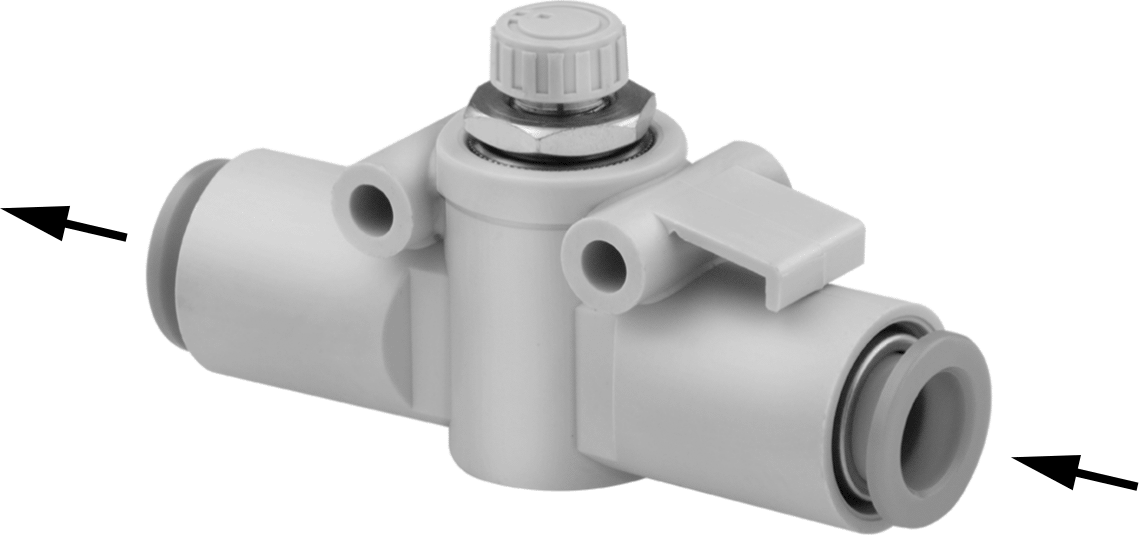

Hava Akışı Kontrol Valfi
19 varyant (Toplam Uzunluk); ₺2.306 – ₺5.082
Hava Akışı Kontrol Valfi, hava akış hacmini ayarlayarak pnömatik ekipmanların hızını tek yönde kontrol eden bir bileşendir. Bu ailede toplam 19 varyant bulunur. Seçenekler Toplam Uzunluk eksenine göre farklılık gösterir. Fiyat, seçilen kombinasyona göre ₺2.306 – ₺5.082 aralığında değişir.
Özellikler
| Giriş | |
| Bağlantı Tipi | Tak ve Bağlan |
| Boru Dış Çapı için | 4 mm |
| Cins | Dişi |
| Çıkış | |
| Bağlantı | Tak ve Bağlan |
| Boru Dış Çapı için | 4 mm |
| Cins | Dişi |
| Gövde Malzemesi | Polibütilen |
| Akış Katsayısı (Cv) | 0.13 |
| Akış Hızı @ 73 psi | |
| Minimum | 0 scfm |
| Maksimum | 5.2 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | -4°C ila 60°C |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Çıkış Silindiri (Meter Çıkışı), Giriş Silindiri (Meter In) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Polibütilen |
| Akış Kontrol Türü | Bir adet Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |

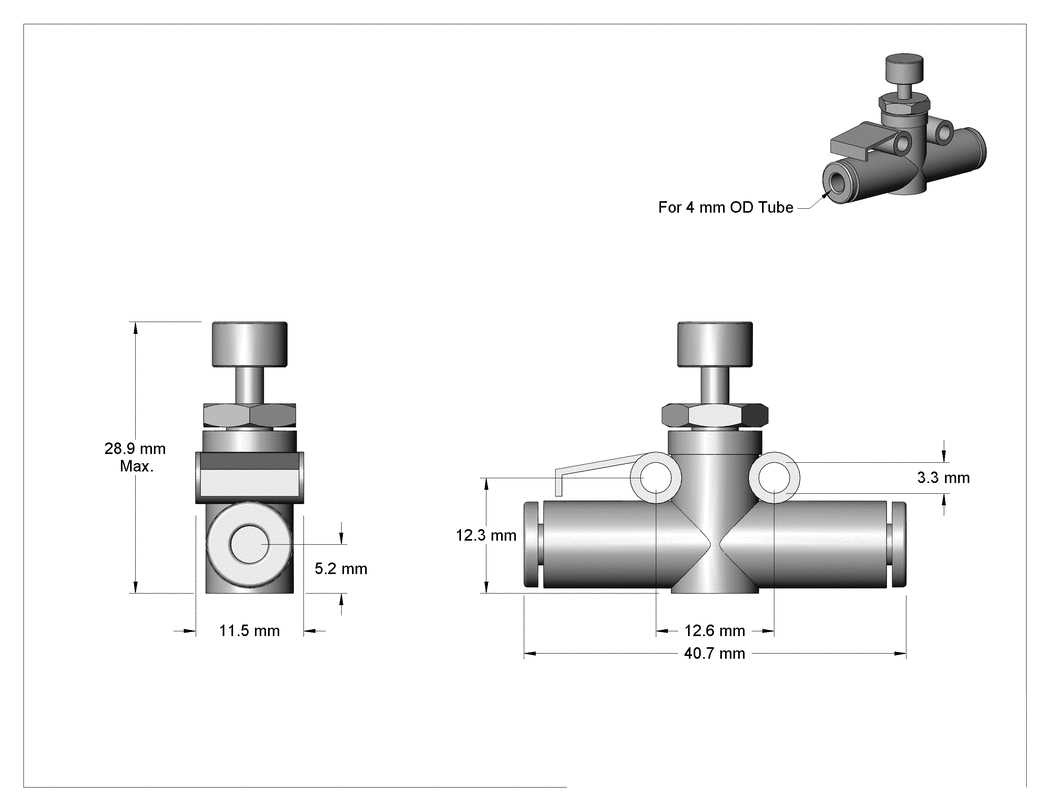

| Toplam | |
| Uzunluk | 40.7 mm |
| Genişlik | 11.5 mm |
| Yükseklik | 28.9 mm |
| Şekil | Düz |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Japonya |
Açıklama
Sıralı olarak monte edilmek üzere tasarlanan bu vanalar, hattınız boyunca ulaşılması kolay bir konuma kurulabilir. Akış kontrol vanaları, hava akış hacmini ayarlayarak havayla çalışan ekipmanların hızını kontrol eder. Hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol ederler. Hava, ters yönde serbestçe akar. Genellikle vanalar, silindirden çıkan akışı kontrol etmek için (çıkış ölçümü) monte edilir, ancak silindire giren akışı kontrol etmek için de (giriş ölçümü) monte edilebilirler. En iyi kontrol için, silindir ile vana arasındaki boru veya tüp uzunluğunu en aza indirmek amacıyla vanaları silindire mümkün olduğunca yakın monte edin.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
Bas-Bağlan Giriş Bağlantısı—bas-bağlan bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
Bas-Bağlan Çıkış Bağlantısı — Bas-bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
