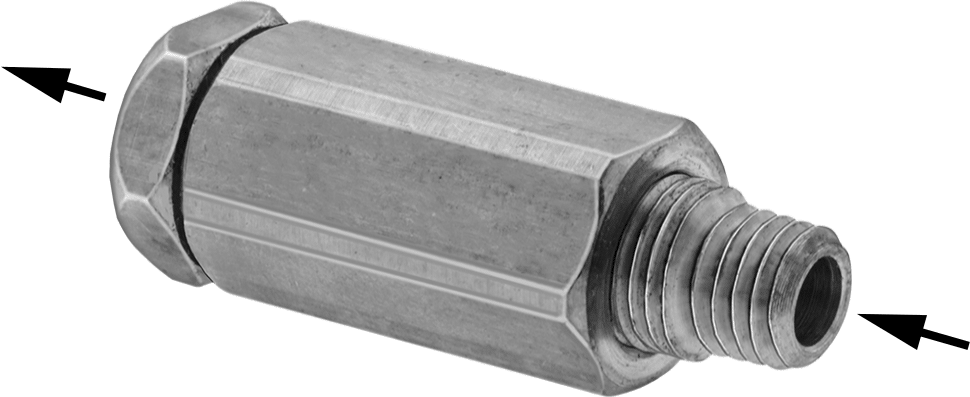

Hat Üstü Hava Akış Kontrol Vanası, Pirinç Gövde
3 varyant (Çıkış Tipi, Toplam Uzunluk); ₺6.984 – ₺10.706
Hat Üstü Hava Akış Kontrol Vanası, havayla çalışan ekipmanların hızını tek yönde akış hacmini ayarlayarak kontrol eder. Çıkış Tipi eksenine göre 3 varyant bulunur; toplam uzunluk seçenekleri ise 1 1/4" ile 2 1/2" arasında değişir. Fiyat, seçilen kombinasyona göre ₺6.984 – ₺10.706 aralığında değişir.
Özellikler
| Giriş | |
| Bağlantı Tipi | Dişli |
| Diş Boyutu | 1/4"-286.35 mm |
| Diş Tipi | UNF |
| Cins | Erkek |
| Çıkış | |
| Bağlantı | Dişli |
| Diş Boyutu | 1/4"-286.35 mm |
| Diş Tipi | UNF |
| Cins | Dişi |
| Gövde Malzemesi | Pirinç |
| Akış Katsayısı (Cv) | 0.1 |
| Akış Hızı @ 100 psi | |
| Minimum | 1 scfm |
| Maksimum | 8 scfm |
| Maksimum Basınç | 250 psi17 bar |
| Sıcaklık Aralığı | -40°C ila 121°C |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Çıkış Silindiri (Meter Çıkışı), Giriş Silindiri (Meter In) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | Bir adet Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |
| Uzunluk | 1 1/4"31.8 mm |
| Genişlik | 7/16"11.1 mm |
| Yükseklik | 7/16"11.1 mm |
| Şekil | Düz |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Sıralı olarak monte edilmek üzere tasarlanan bu vanalar, hattınız boyunca ulaşılması kolay bir konuma kurulabilir. Akış kontrol vanaları, hava akış hacmini ayarlayarak havayla çalışan ekipmanların hızını kontrol eder. Hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol ederler. Hava, ters yönde serbestçe akar. Genellikle vanalar, silindirden çıkan akışı kontrol etmek için (çıkış ölçümü) monte edilir, ancak silindire giren akışı kontrol etmek için de (giriş ölçümü) monte edilebilirler. En iyi kontrol için, silindir ile vana arasındaki boru veya tüp uzunluğunu en aza indirmek amacıyla vanaları silindire mümkün olduğunca yakın monte edin.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
