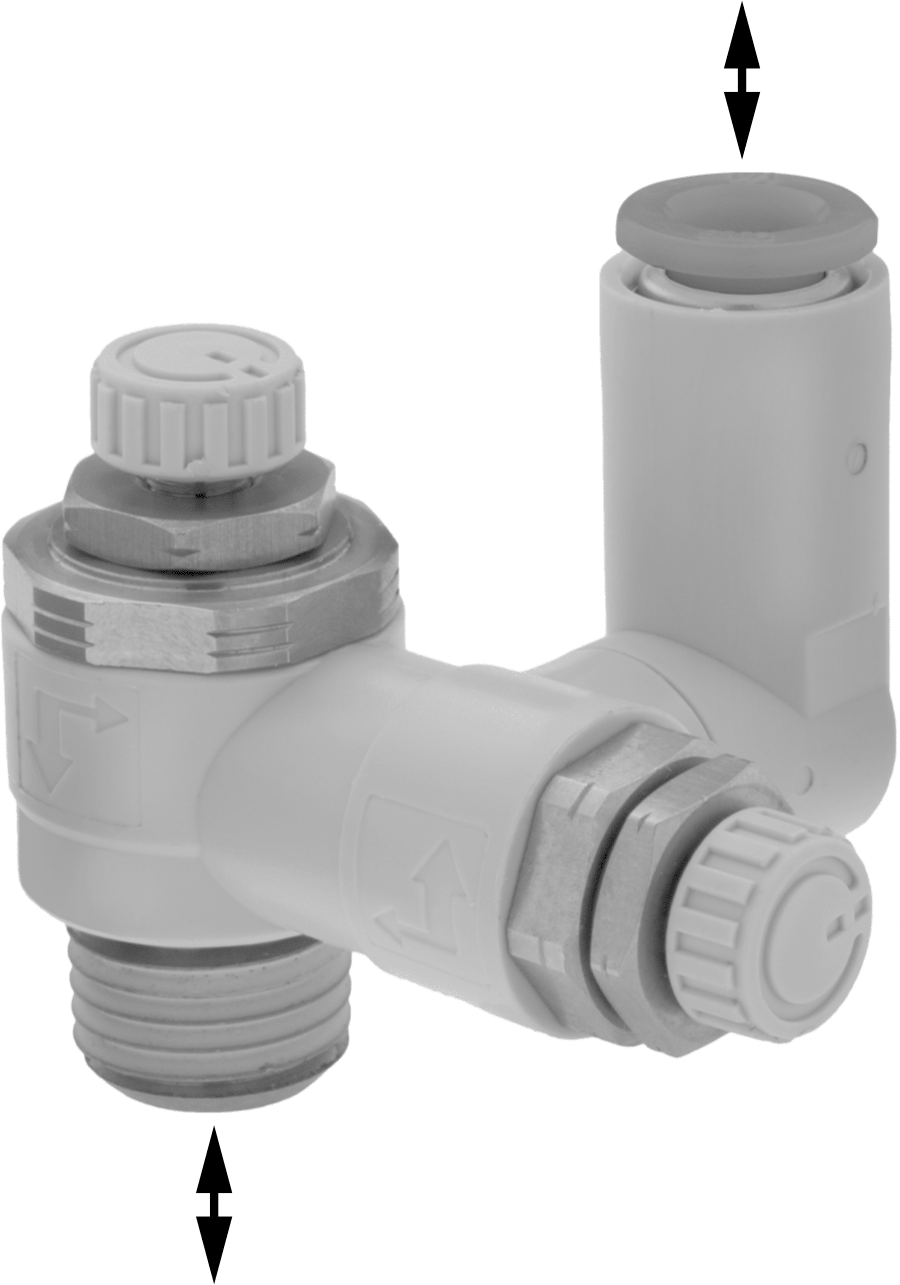

Tek Kontrollü İki Yönlü Hava Akışı Kontrol Vanası, Paslanma ve Aşınmaya Dayanıklı
4 varyant (Diş Tipi, Boru Dış Çapı için); ₺5.216 – ₺8.242
Tek Kontrollü İki Yönlü Hava Akışı Kontrol Vanası, polibütilen yapısı sayesinde korozyona dayanıklıdır ve hava silindirlerinin giriş-çıkış hızını tek bir kadranla düzenler. Bu ailede 4 varyant bulunur. Boru Dış Çapı ekseninde 3 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺5.216 – ₺8.242 aralığında değişir.
Özellikler
| Giriş | |
| Bağlantı Tipi | Dişli |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Çıkış | |
| Bağlantı | Tak ve Bağlan |
| Boru Dış Çapı için | 1/4"6.35 mm |
| Cins | Dişi |
| Gövde Malzemesi | Polibütilen |
| Özellikler | Döner Çıkış Bağlantısı |
| Akış Katsayısı (Cv) | 0.18 |
| Akış Hızı @ 73 psi | |
| Minimum | 0 scfm |
| Maksimum | 7 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | -4°C ila 60°C |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Çıkış Silindiri (Meter Çıkışı), Giriş Silindiri (Meter In) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | İki Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Akış Ayar Mekanizması Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |
| Uzunluk | 1 1/2"38.1 mm |
| Genişlik | 1/2"12.7 mm |
| Yükseklik | 1 7/16"36.5 mm |
| Performans | Paslanma ve Aşınmaya Dayanıklı |
| Şekil | Ayarlanabilir Açılı Dirsek |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Japonya |
Açıklama
Polibütilenden üretilen bu plastik vanalar, alüminyum veya naylondan yapılan vanalara göre korozyona karşı daha dayanıklıdır. Tek bir kadran, ekipmana giren (giriş) ve çıkan (çıkış) hava akışının hızını iki yönde düzenler ve genellikle bir hava silindirinin uzama ve geri çekilme hızını aynı anda kontrol etmek için kullanılır. Plastik veya yumuşak metal boruları, iterek bağlanan çıkış bağlantı noktalarına takın; çıkış bağlantı noktaları 360° dönebilir, böylece herhangi bir yönden bağlantı kurabilirsiniz. Dirsek şekli, bu vanaları doğrudan silindir bağlantı noktalarına monte etmenizi sağlar; böylece silindir ile vana arasında ek boru kullanımı ortadan kalkar ve sıralı vanalara göre daha iyi kontrol ve tutarlılık sağlanır.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
