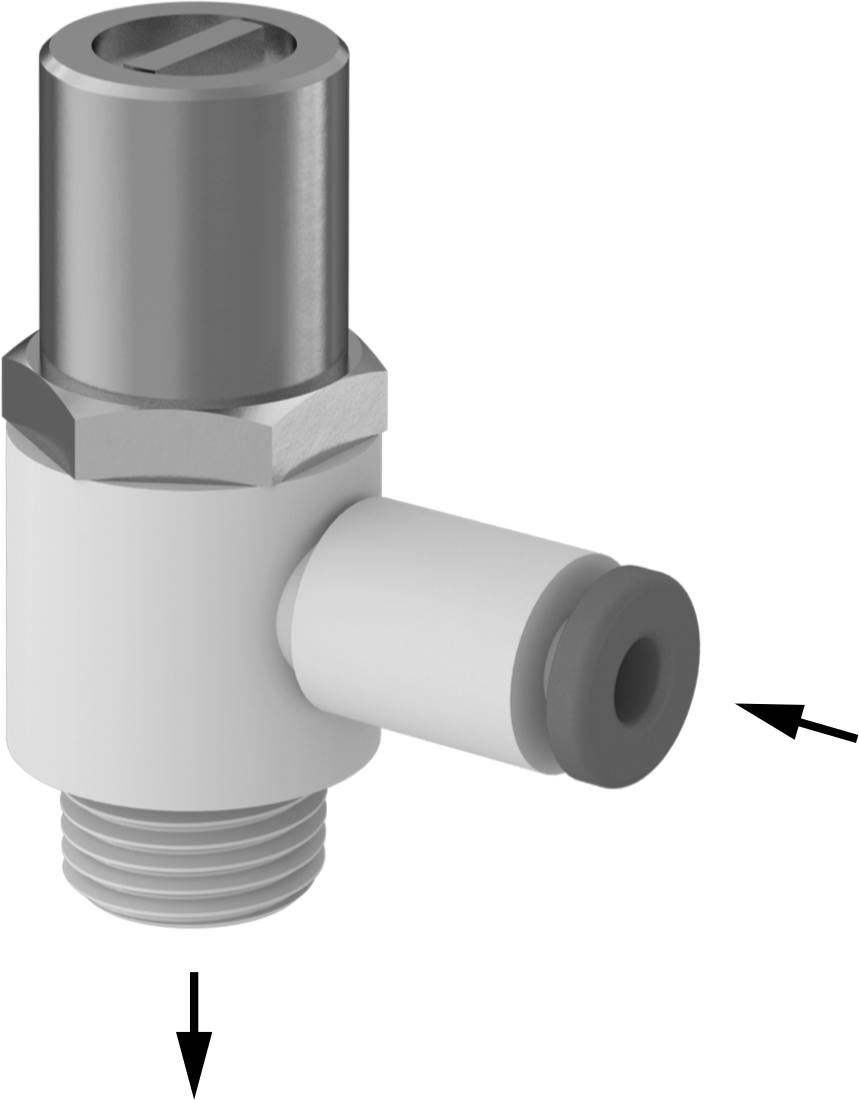

Kurcalamaya Dayanıklı Hava Akışı Kontrol Vanası
16 varyant (Bağlantı Tipi, Boru Dış Çapı için); ₺2.524 – ₺4.124
Kurcalamaya Dayanıklı Hava Akışı Kontrol Vanası, pnömatik ekipmanların hızını tek yönde kontrol ederek hava akışındaki istenmeyen değişiklikleri önler. Bu ailede 16 varyant bulunur. Akış Katsayısı (Cv) ekseninde 7 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺2.524 – ₺4.124 aralığında değişir.
Özellikler
| Giriş | |
| Bağlantı Tipi | Tak ve Bağlan |
| Boru Dış Çapı için | 1/8"3.17 mm |
| Cins | Dişi |
| Çıkış | |
| Bağlantı | Dişli |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Gövde Malzemesi | Polibütilen |
| Akış Katsayısı (Cv) | 0.15 |
| Akış Hızı @ 73 psi | |
| Minimum | 0 scfm |
| Maksimum | 7.2 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | 0°C ila 60°C |
| Akış Ayarlama Mekanizması | Kurcalamaya Dayanıklı Vida |
| Akış Kontrol Konumu (ISO Tanımı) | Giriş Silindiri (Meter In) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | Bir adet Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |

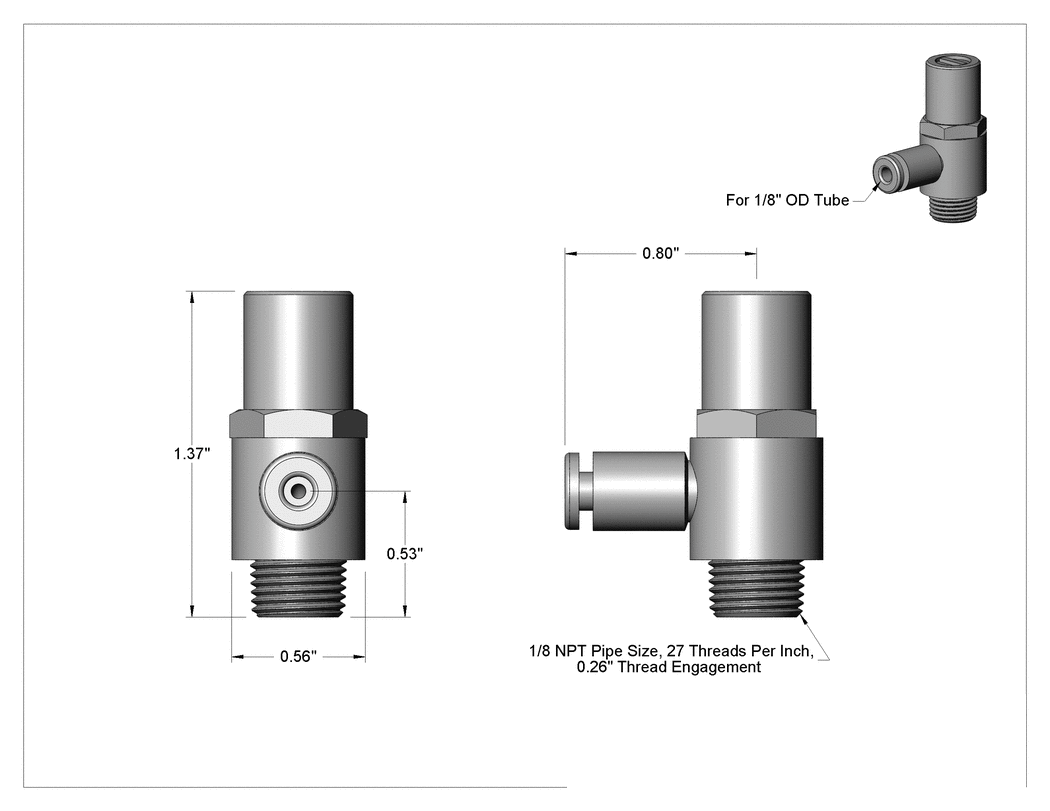

| Uzunluk | 1 1/16"27.0 mm |
| Genişlik | 9/16"14.3 mm |
| Yükseklik | 1 3/8"34.9 mm |
| Performans | Kurcalamaya Dayanıklı |
| Şekil | 90° Dirsek |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Japonya |
| İlgili Ürün | Ayarlama Aletleri |
Açıklama
Akış hızını değiştirmek için bir ayar aleti (ayrı satılır) gerektiren bu vanalarla, hava akışında istenmeyen değişiklikleri önleyin. Hava akışının hacmini ayarlayarak pnömatik ekipmanların hızını kontrol etmek için bunları kullanın. Hava girişten çıkışa doğru hareket ederken, akışı tek yönde kontrol ederler. Hava, ters yönde serbestçe akar. Dirsek şekli, bunları silindir bağlantı noktalarına doğrudan monte etmenizi sağlar; böylece silindir ile vana arasında ek hortum veya boru kullanımı ortadan kalkar ve sıralı vanalara göre daha iyi kontrol ve tutarlılık sağlanır.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
Bas-Bağlan Giriş Bağlantısı—bas-bağlan bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
Meter In — Meter in vanaları, silindire giren akışı kontrol eder.
