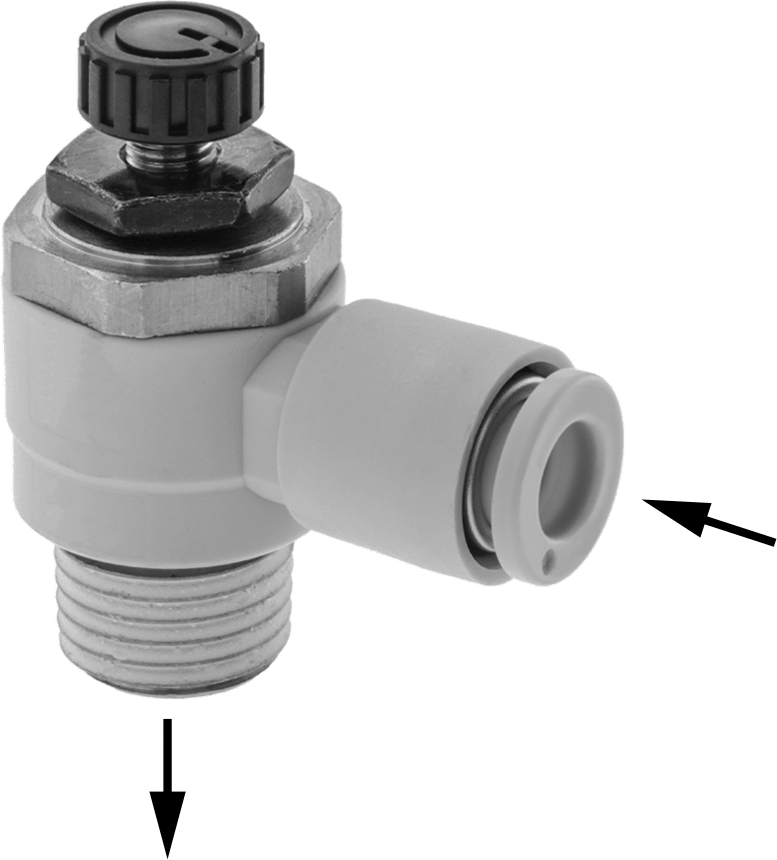

Hassas Ayarlı Dirsek Hava Akış Kontrol Vanası
26 varyant (Bağlantı Tipi, Boru Dış Çapı için); ₺4.364 – ₺13.208
Hassas Ayarlı Dirsek Hava Akış Kontrol Vanası, hava akış hacmini tek yönde düzenleyerek pnömatik silindirlerin hızını doğrudan bağlantı noktalarından kontrol eder. Bu seri, Bağlantı Tipi ekseninde farklı seçenekler sunar ve toplam 26 varyant içerir. Fiyat, seçilen kombinasyona göre ₺4.364 – ₺13.208 aralığında değişir.
Özellikler
| Giriş | |
| Bağlantı Tipi | Tak ve Bağlan |
| Boru Dış Çapı için | 4 mm |
| Cins | Dişi |
| Çıkış | |
| Bağlantı | Dişli |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | BSPT |
| Cins | Erkek |
| Gövde Malzemesi | Polibütilen |
| Akış Katsayısı (Cv) | 0.15 |
| Akış Hızı @ 73 psi | |
| Minimum | 0 scfm |
| Maksimum | 7.2 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | 0°C ila 60°C |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Giriş Silindiri (Meter In) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | Bir adet Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |

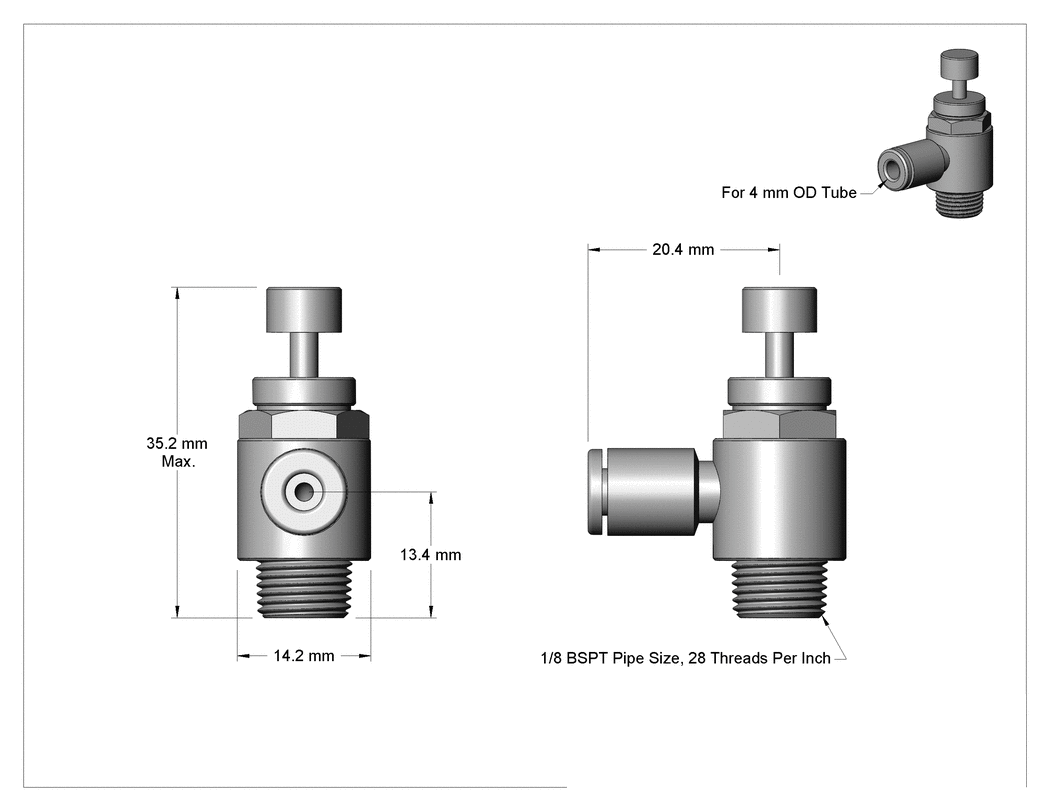

| Uzunluk | 27.4 mm |
| Genişlik | 14.2"36.07 cm |
| Yükseklik | 35.2 mm |
| Performans | Hassas Ayar |
| Şekil | 90° Dirsek |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Japonya |
Açıklama
Hassas ayar kadranı, diğer akış kontrol vanalarına göre hava akışını ve silindir hızını daha sıkı bir şekilde kontrol etmenizi sağlar. Bu vanalar, hava akış hacmini ayarlayarak havayla çalışan ekipmanların hızını kontrol eder. Hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol ederler. Hava ters yönde serbestçe akar. Dirsek şekli, bunları doğrudan silindir bağlantı noktalarına monte etmenizi sağlar, böylece silindir ve vana arasında ek boru veya tüp kullanımını ortadan kaldırarak sıralı vanalara göre daha iyi kontrol ve tutarlılık sağlar.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
Bas-Bağlan Giriş Bağlantısı—bas-bağlan bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
Meter In — Meter in vanaları, silindire giren akışı kontrol eder.
