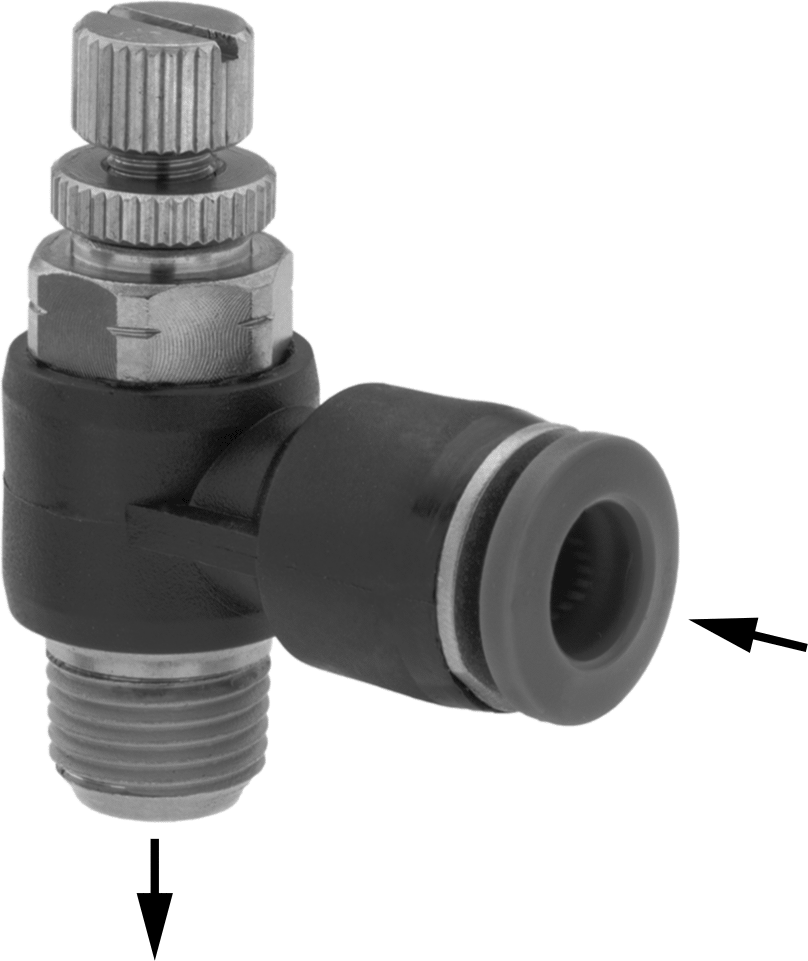

Hava Akışı Kontrol Valfi, Dirsek
61 varyant (Bağlantı Tipi, Boru Dış Çapı için); ₺2.024 – ₺8.442
Hava Akışı Kontrol Valfi, Dirsek, hava akış hacmini tek yönde ayarlayarak pnömatik ekipmanların hızını kontrol eder ve doğrudan silindir bağlantılarına monte edilerek tesisat karmaşasını önler. Bu aile, Bağlantı Tipi ve Boru Dış Çapı gibi kriterlere göre 61 varyant sunar. Fiyat, seçilen kombinasyona göre ₺2.024 – ₺8.442 aralığında değişir.
Özellikler
| Giriş | |
| Bağlantı Tipi | Tak ve Bağlan |
| Boru Dış Çapı için | 4 mm |
| Cins | Dişi |
| Çıkış | |
| Bağlantı | Dişli |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | BSPT |
| Cins | Erkek |
| Gövde Malzemesi | Polibütilen |
| Akış Katsayısı (Cv) | 0.15 |
| Akış Hızı @ 100 psi | |
| Minimum | 0 scfm |
| Maksimum | 4.8 scfm |
| Maksimum Basınç | 150 psi10 bar |
| Sıcaklık Aralığı | -18°C ila 79°C |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Giriş Silindiri (Meter In) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | Bir adet Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |

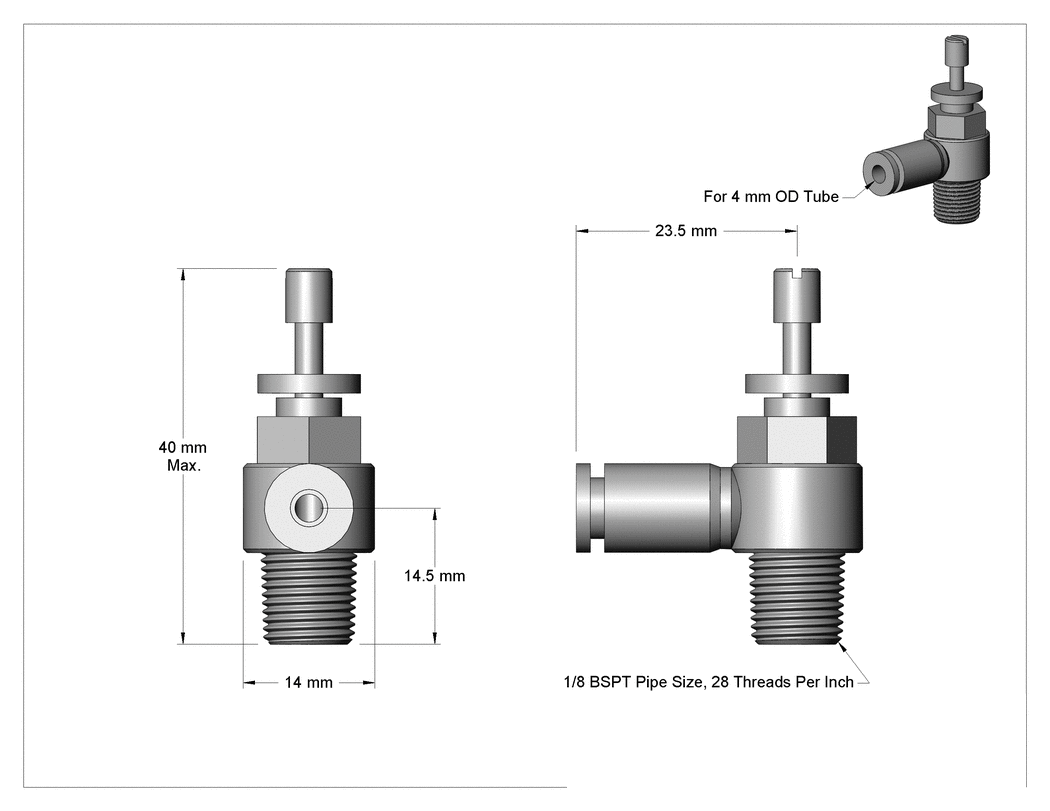

| Uzunluk | 30.5 mm |
| Genişlik | 14 mm |
| Yükseklik | 40 mm |
| Şekil | 90° Dirsek |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Güney Kore |
Açıklama
Bu vanaları doğrudan silindir bağlantı noktalarına monte ederek, silindir ile vana arasındaki ek hortum veya boru tesisatını ortadan kaldırın; böylece sıralı vanalara göre daha iyi kontrol ve tutarlılık elde edin. Akış kontrol vanaları, hava akışının hacmini ayarlayarak havayla çalışan ekipmanların hızını kontrol eder. Hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol ederler. Hava ters yönde serbestçe akar.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
Bas-Bağlan Giriş Bağlantısı—bas-bağlan bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.

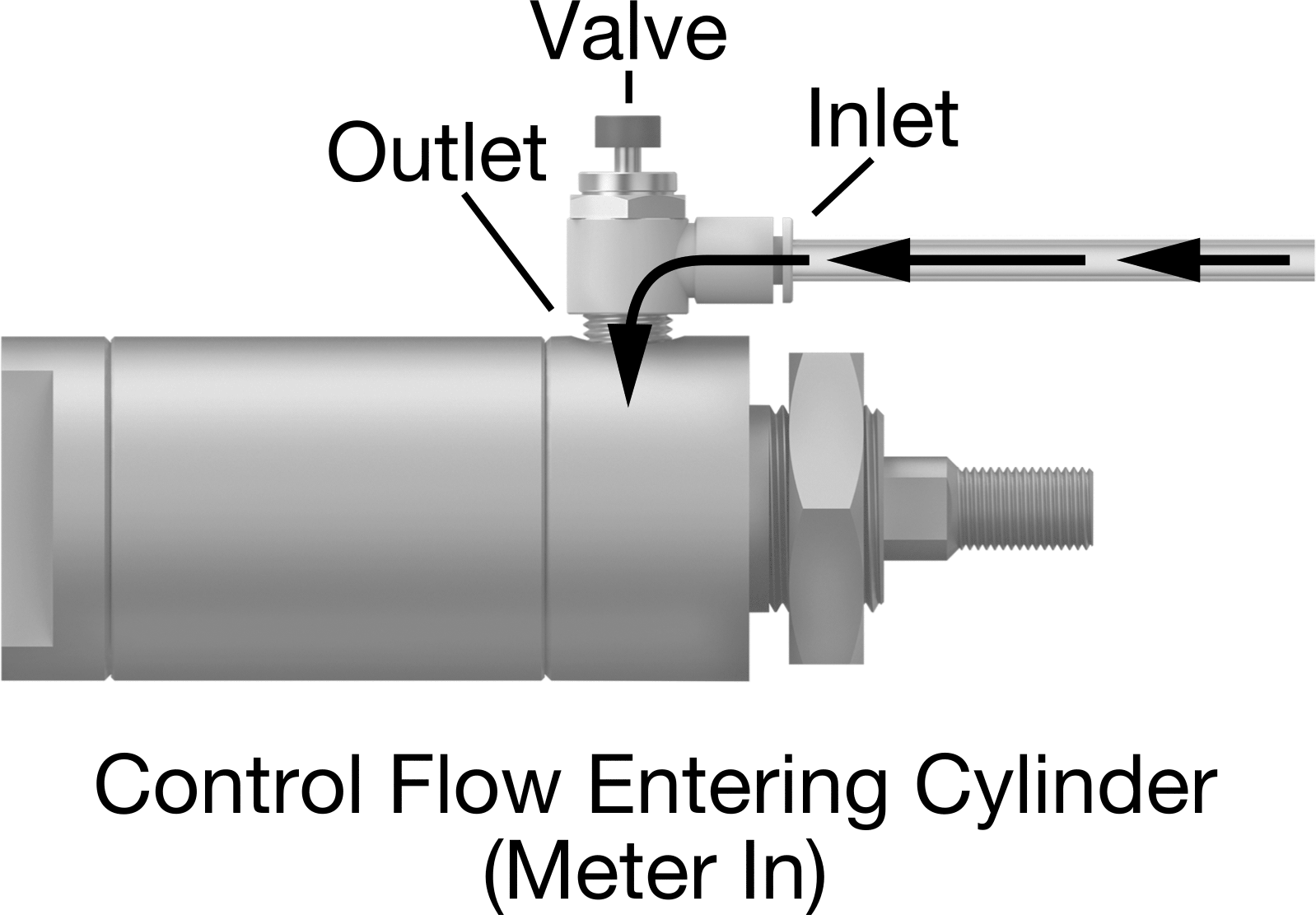

Meter In — Meter in vanaları, silindire giren akışı kontrol eder.
