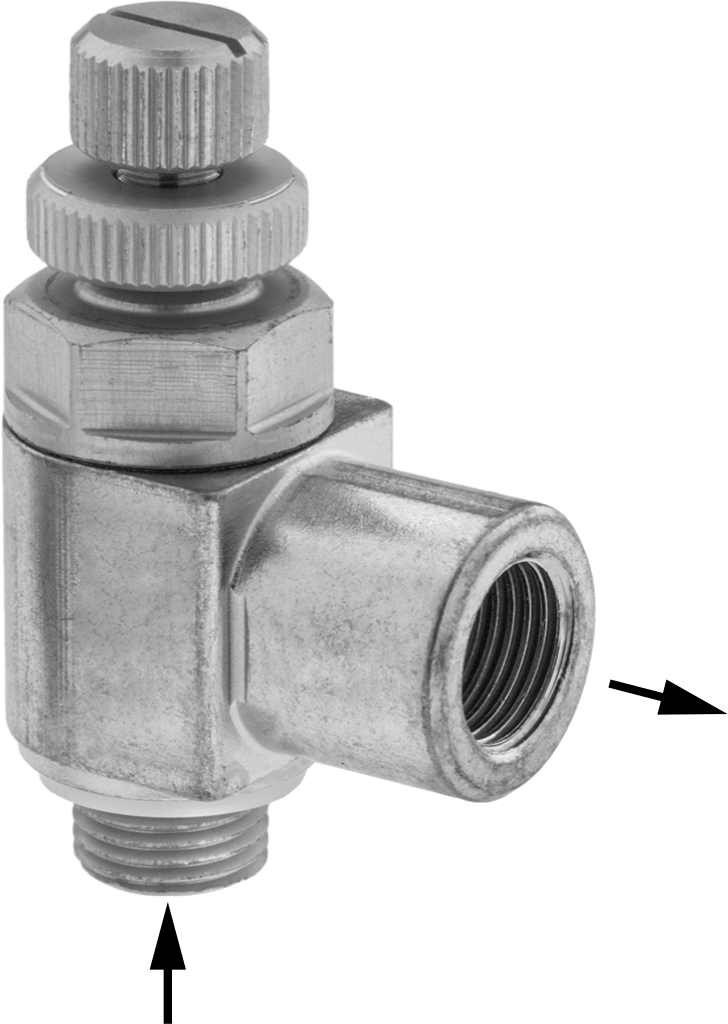

Dirsek Hava Akış Kontrol Vanası, Pirinç 1/8 NPT Giriş x 1/4" (6.35 mm) Push-Connect Çıkış
13 varyant (Boru Çapı, Diş Tipi); ₺5.558 – ₺19.702
Dirsek Hava Akış Kontrol Vanası, hava akış hacmini ayarlayarak pnömatik ekipmanların hızını tek yönde kontrol eder ve silindir bağlantı noktalarına doğrudan monte edilir. Bu seri, Gövde Malzemesi açısından farklı seçenekler sunar; toplam 13 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺5.558 – ₺19.702 aralığında değişir.
Özellikler
| Giriş | |
| Bağlantı Tipi | Dişli |
| Diş Boyutu | M5 |
| Diş Adımı | 0.8 mm |
| Diş Tipi | Metrik |
| Cins | Erkek |
| Çıkış | |
| Bağlantı | Dişli |
| Diş Boyutu | M5 |
| Diş Adımı | 0.8 mm |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Gövde Malzemesi | Çinko Alaşımı |
| Akış Katsayısı (Cv) | 0.1 |
| Akış Hızı @ 100 psi | |
| Minimum | Derecelendirilmemiştir |
| Maksimum | 3.5 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | -9°C ila 60°C |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Çıkış Silindiri (Meter Çıkışı) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | Bir adet Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |

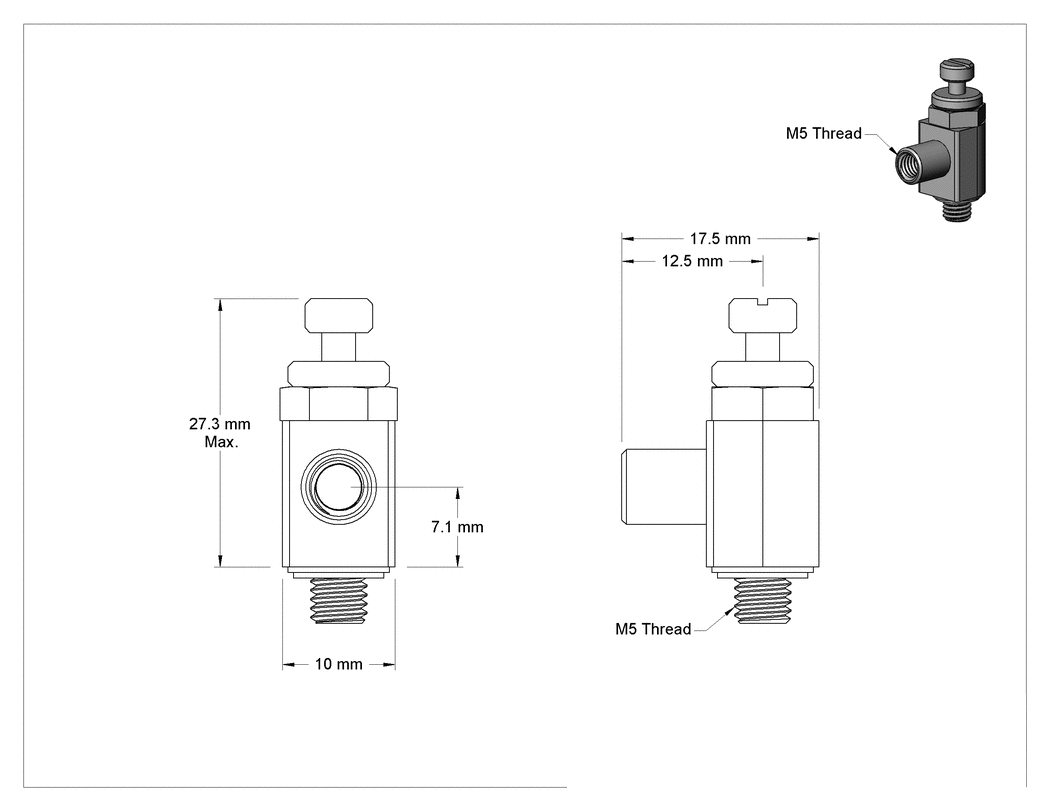

| Uzunluk | 17.5 mm |
| Genişlik | 10 mm |
| Yükseklik | 27.3 mm |
| Şekil | 90° Dirsek |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Almanya |
Açıklama
Bu vanaları doğrudan silindir bağlantı noktalarına monte ederek, silindir ile vana arasındaki ek hortum veya boru tesisatını ortadan kaldırın; böylece sıralı vanalara göre daha iyi kontrol ve tutarlılık elde edin. Akış kontrol vanaları, hava akışının hacmini ayarlayarak havayla çalışan ekipmanların hızını kontrol eder. Hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol ederler. Hava ters yönde serbestçe akar.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
Çıkış Ölçer—Çıkış ölçer valfleri, silindirden çıkan akışı kontrol eder.
