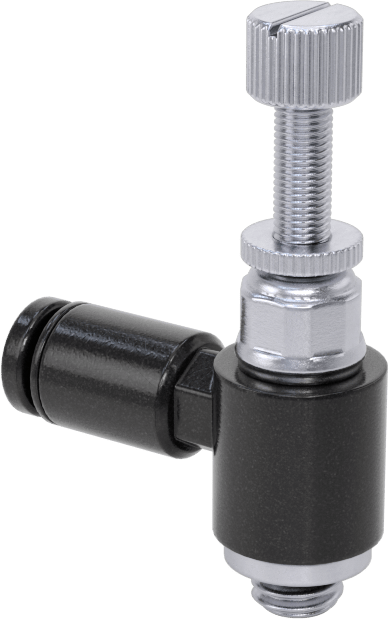

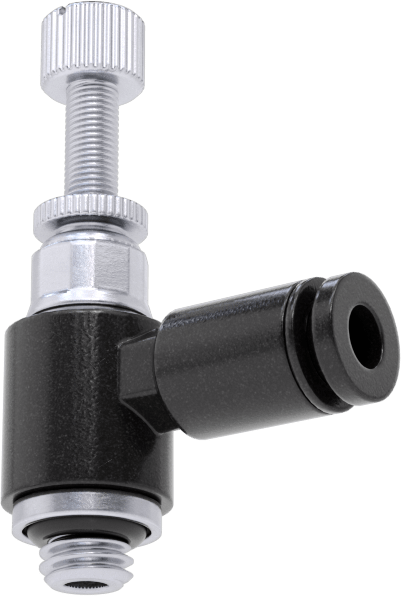

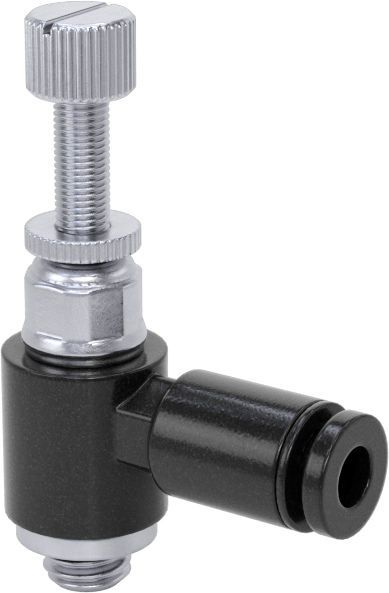

Dirsek Hava Akış Kontrol Vanası, Naylon
5 varyant (Bağlantı Tipi, Boru Dış Çapı için); ₺4.688 – ₺5.836
Dirsek Hava Akış Kontrol Vanası, Naylon, hava akış hacmini ayarlayarak pnömatik ekipmanların hızını kontrol eder ve silindir bağlantı noktalarına doğrudan monte edilerek tesisatı sadeleştirir. Akış Katsayısı (Cv) bazlı 5 varyant bulunan bu seri, farklı Bağlantı Tipi seçenekleriyle sunulur. Fiyat, seçilen kombinasyona göre ₺4.688 – ₺5.836 aralığında değişir.
Özellikler
| Giriş | |
| Bağlantı Tipi | Tak ve Bağlan |
| Boru Dış Çapı için | 1/8"3.17 mm |
| Cins | Dişi |
| Çıkış | |
| Bağlantı | Dişli |
| Diş Boyutu | 10-32 |
| Diş Tipi | UNF |
| Cins | Erkek |
| Gövde Malzemesi | Naylon |
| Akış Katsayısı (Cv) | 0.9 |
| Akış Hızı @ 87 psi | |
| Minimum | 0 scfm |
| Maksimum | 3 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | 2°C ila 68°C |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Giriş Silindiri (Meter In) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | Bir adet Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |

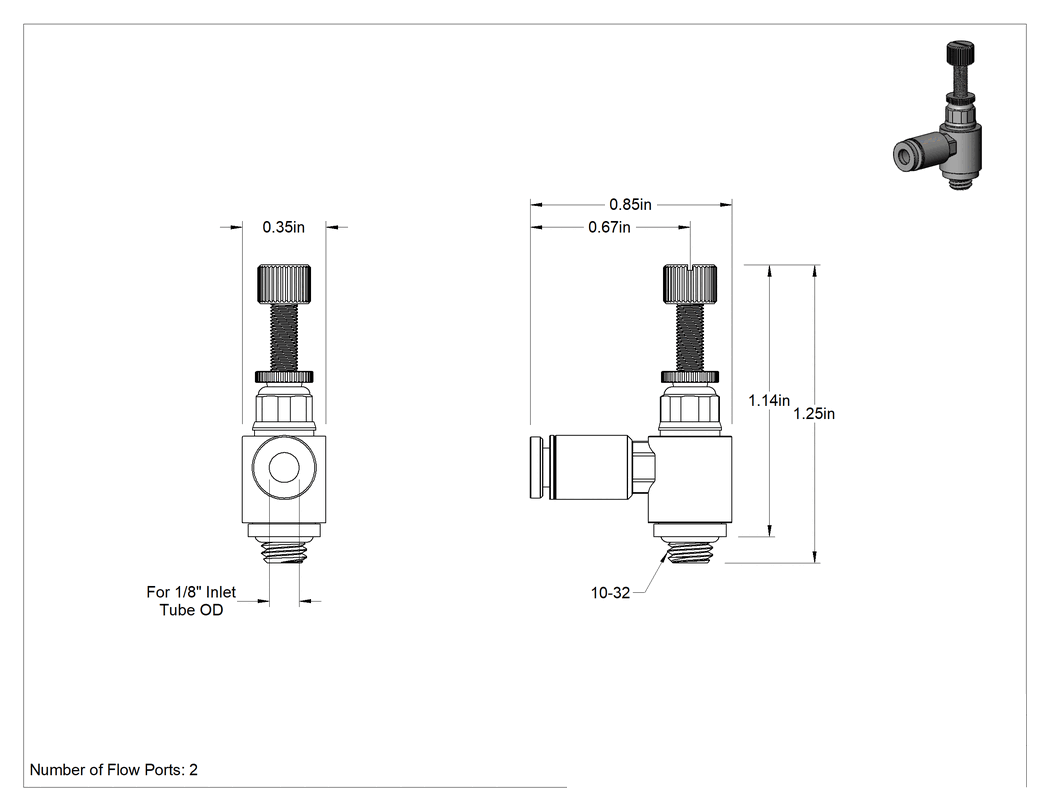

| Uzunluk | 7/8"22.2 mm |
| Genişlik | 3/8"9.52 mm |
| Yükseklik | 1 1/4"31.8 mm |
| Şekil | 90° Dirsek |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Çin |
Açıklama
Bu vanaları doğrudan silindir bağlantı noktalarına monte ederek, silindir ile vana arasındaki ek hortum veya boru tesisatını ortadan kaldırın; böylece sıralı vanalara göre daha iyi kontrol ve tutarlılık elde edin. Akış kontrol vanaları, hava akışının hacmini ayarlayarak havayla çalışan ekipmanların hızını kontrol eder. Hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol ederler. Hava ters yönde serbestçe akar.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
Bas-Bağlan Giriş Bağlantısı—bas-bağlan bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
Meter In — Meter in vanaları, silindire giren akışı kontrol eder.
