Kimyasallar için Flanşlı Akış Ayar Vanaları
14 varyant (Kelebek Vana Tipi, Sap Stili); ₺186.180 – ₺558.366
Kimyasallar için Flanşlı Akış Ayar Vanaları serisinde 14 varyant bulunur. Seçenekler — Kelebek Vana Tipi: Bağlantı Pabucu, Gofret; Sap Stili: Kol, Tekerlek; Cıvata Deliği Sayısı: 4, 8; Flanş Dış Çapı: 7 seçenek (6", 7", 7 1/2", …); Sap Tipi: Kilitlenebilir, Standart; Akış Katsayısı (Cv): 7 seçenek (1,022, 1,579, 3,136, …). Fiyat, seçilen kombinasyona göre ₺186.180 – ₺558.366 aralığında değişir.
Özellikler
| Kelebek Vana Tipi | Bağlantı Pabucu |
| Sap Tipi | Kilitlenebilir |
| Sap Stili | Kol |
| Gövde Malzemesi | Sfero Döküm |
| Disk Malzemesi | Boyalı Sfero Döküm |
| Boru Çapı | 250.8 mm |
| Birlikte Kullanım | Hava, Karbondioksit, Dizel Yakıt, İzopropil Alkol, Metil Etil Keton (MEK), Azot, Oksijen, Toluen (Metilbenzen) |
| Maksimum Şakel Çapı İçin | 5/16"7.94 mm |
| Basınç Sınıfı | 125, 150 |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvata Çemberi Çapı | 4 3/4"12.06 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 3/4"19.0 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 115 |
| Sıcaklıktaki Maksimum Basınç | 200 psi @ 275° F14 bar @ 135°C |
| Sıcaklık Aralığı | -12°C ila 135°C |
| Uç-Uç Uzunluğu | 1 3/4"44.4 mm |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Koltuk Malzemesi | Floroelastomer |
| Karşılanan Teknik Özellikler | MSS SP-67 |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Hava, Karbondioksit, Dizel Yakıt, İzopropil Alkol, Metil Etil Keton (MEK), Azot, Oksijen, Toluen (Metilbenzen) |
| Orta | Aseton, Bütan, Etilen Glikol, Akaryakıt, Benzin, Propan, Sabun Çözeltileri, Xenon |
| Yetersiz | Klor, Hidroklorik Asit, Gazyağı, Sıvı Karbondioksit, Nitrik Asit, Fosforik Asit, Tuzlu Su, Sodyum Hidroksit (Kostik Soda), Sodyum Hipoklorit (Çamaşır Suyu), Buhar, Sülfürik Asit, Su, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Toplam | |
| Yükseklik | 10 3/4"27.30 cm |
| Uzunluk | 13 1/8"33.34 cm |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Çin |
Açıklama
Agresif ve korozif çözeltilere dayanabilen oturma yüzeylerine sahip bu valfler, kimyasal işleme uygulamalarında sık kullanılır. Flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için flanşlara cıvata ile bağlanırlar.

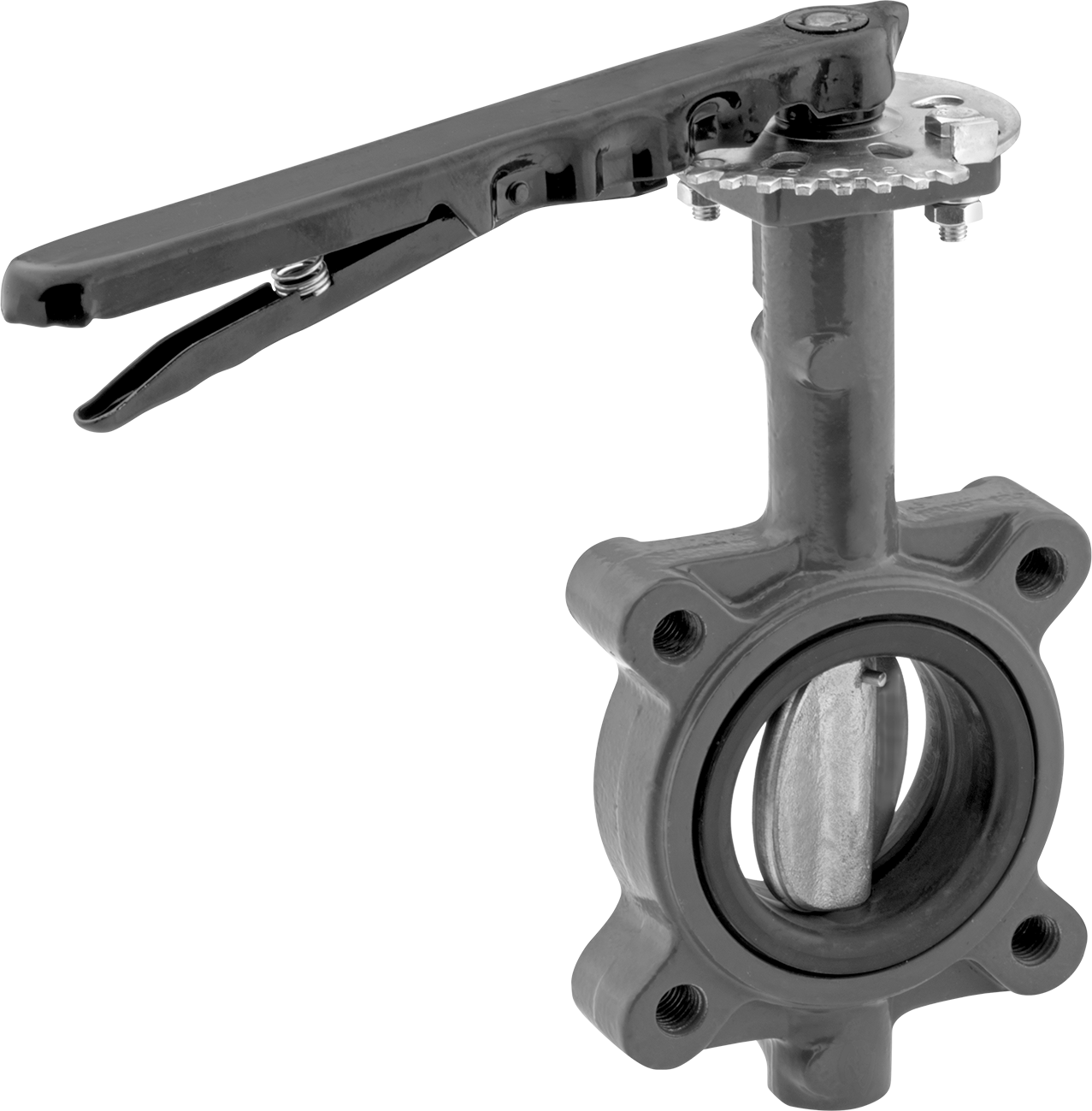

Lug Valfi — Lug valfleri, boru hattının bir ucuna servis yapmak için diğer tarafın basıncını düşürmeden iki flanş arasına sıkıştırılabilir veya tek bir flanşa doğrudan cıvatalanabilir. Aynı boru boyutundaki ANSI flanşlarıyla eşleşen delik düzenine sahip dişli flanş deliklerine sahiptirler.
Kilitlenebilir Tutamak — Kilitlenebilir kol tutamakları 10 akış ayar konumuna sahiptir. Tutamak, bir asma kilitle (dahil değildir) sabitlenebilir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
