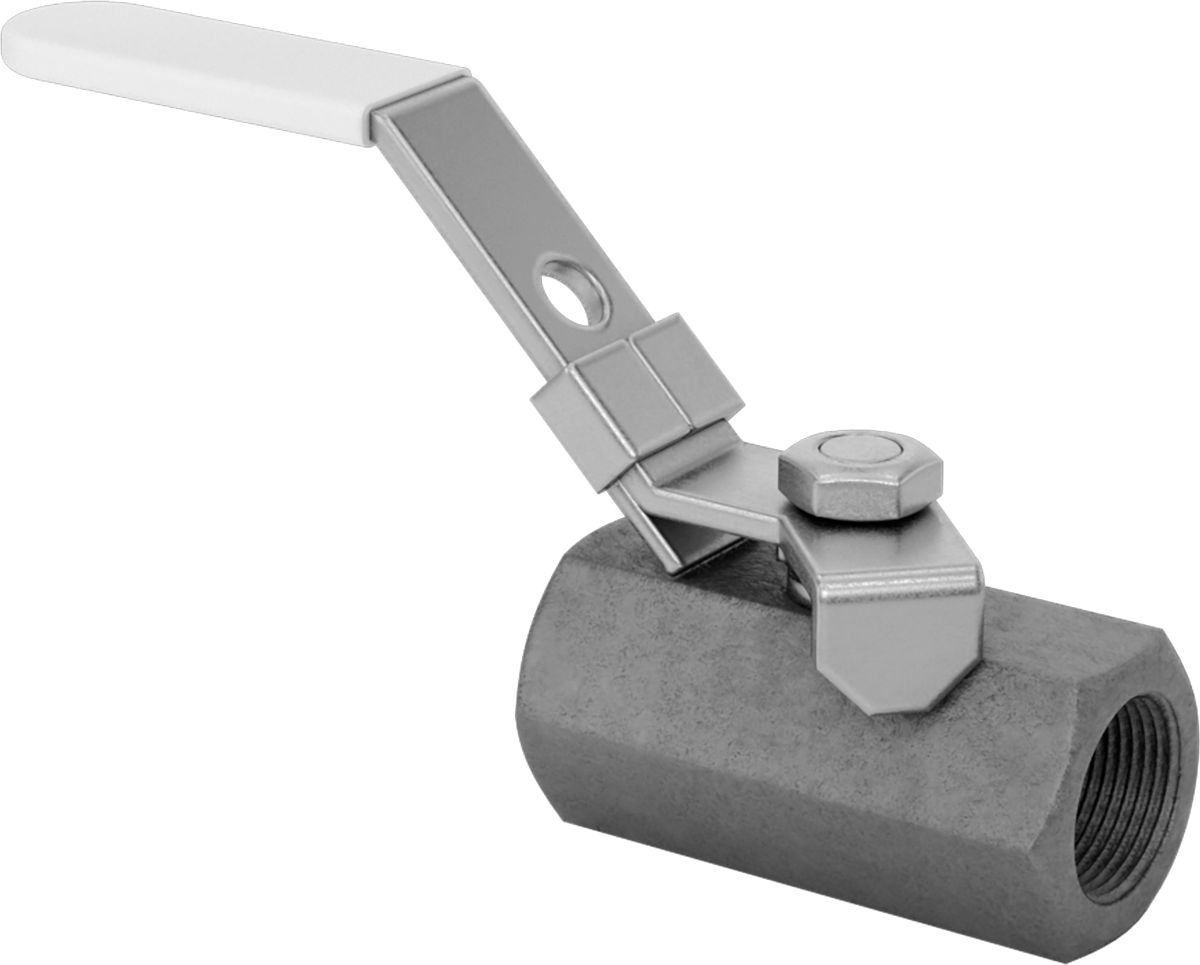

Yüksek Basınçlı Kompakt Dişli Açma/Kapama Valfi, Çelik Gövdeli, Kilitlenebilir Kol Duru
5 varyant (Boru Çapı, Birlikte Kullanım); ₺3.726 – ₺7.488
Yüksek Basınçlı Kompakt Dişli Açma/Kapama Valfi, dar alanlarda yüksek basınca dayanıklı sızdırmazlık sağlayarak akış kontrolü yapar. Boru Çapı eksenine göre 5 varyant bulunur; ayrıca farklı conta malzemeleri mevcuttur. Fiyat, seçilen kombinasyona göre ₺3.726 – ₺7.488 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1 × 1 |
| Cins | Dişi × Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 15 |
| Maksimum Basınç | 2000 psi @ 100° F138 bar @ 38°C |
| Sıcaklık Aralığı | -18°C ila 218°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Çelik |
| Bilye Malzemesi | 304 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | Cam Dolgulu PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |

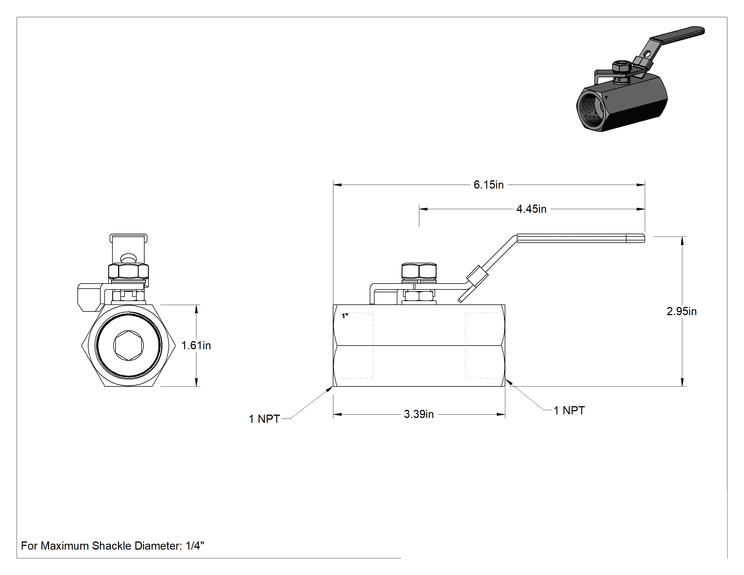

| Uç-Uç Uzunluğu | 3 3/8"85.7 mm |
| Maksimum Şakel Çapı İçin | 1/4"6.35 mm |
| Toplam | |
| Yükseklik | 3"76.2 mm |
| Uzunluk | 6 1/8"15.56 cm |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Tayvan |
Açıklama
Bu vanalar, diğer kompakt vanaların iki katı basıncı kaldırabilir. Bunları, boru hatlarının birbirine yakın olduğu gibi dar alanlara monte edin. Standart dişli vanaların yaklaşık yarısı kadar yükseklik ve uzunluğa sahiptirler.
Çelik vanalar, pirinç vanaların iki katı basınca dayanır. Ancak korozyona karşı direnci daha düşüktür. Kol tutamakları açıp kapatması kolaydır; tüm tutamak türleri arasında en yüksek kaldıraç gücünü sağlar. Kilitlenebilir tutamaklar, bir asma kilit (ürüne dahil değildir) kullanılarak sabitlenebilir.
Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
