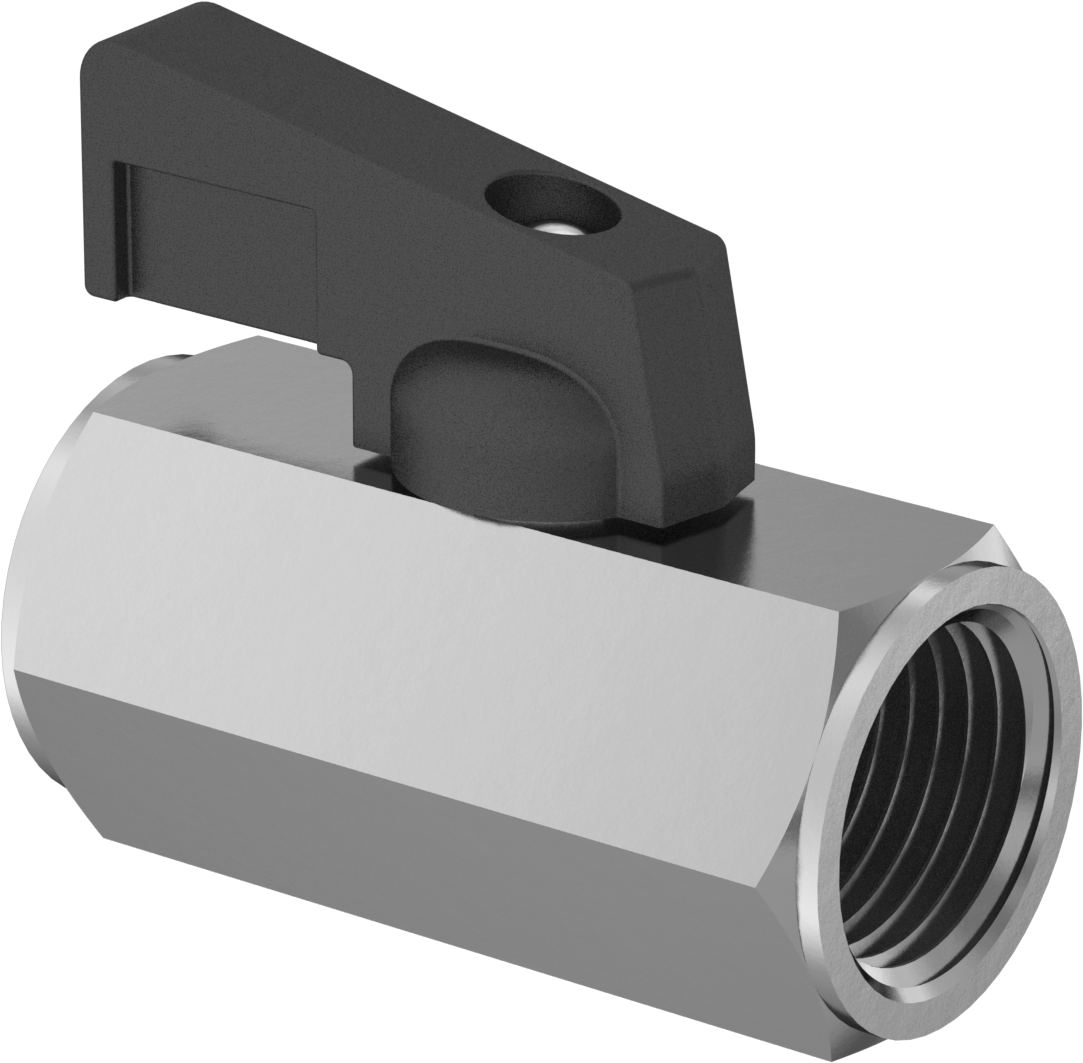

Yüksek Basınçlı Kompakt Dişli Açma/Kapama Valfi
8 varyant (Boru Çapı, Sıcaklıktaki Maksimum Basınç); ₺4.500 – ₺5.956
Yüksek Basınçlı Kompakt Dişli Açma/Kapama Valfi, dar alanlarda yüksek basınca dayanıklı akış kontrolü sağlamak için tasarlanmış kompakt bir vanadır. Bu sayfada Boru Çapı ve Maksimum Basınç seçeneklerine göre 8 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺4.500 – ₺5.956 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kısa |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Hava, Argon, Helyum, Kripton, Neon, Xenon |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/2 × 1/2 |
| Cins | Dişi × Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 15 |
| Maksimum Basınç | 800 psi @ 100° F55 bar @ 38°C |
| Sıcaklık Aralığı | -18°C ila 188°C |
| Vakum Değeri | 29.9 inç Hg |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |

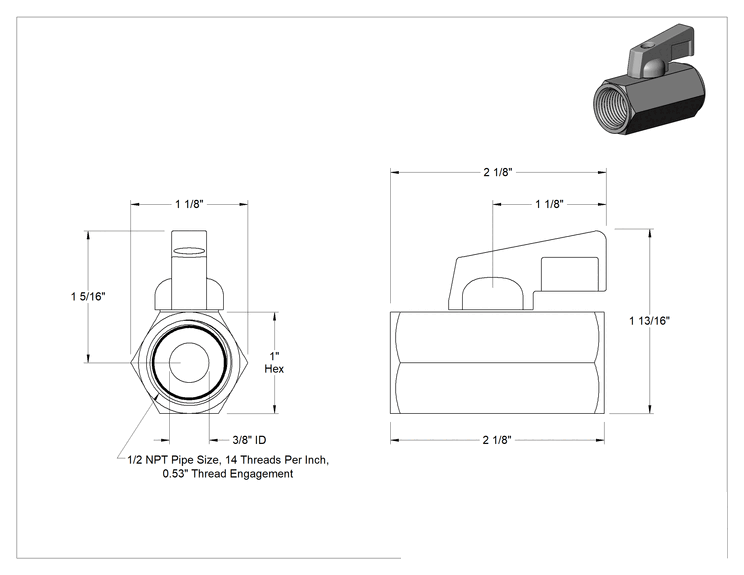

| Uç-Uç Uzunluğu | 2 1/8"54.0 mm |
| Toplam | |
| Yükseklik | 1 13/16"46.0 mm |
| Uzunluk | 2 1/8"54.0 mm |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Kripton, Metanol, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sabun Çözeltileri, Buhar, Su, Xenon, Ksilen |
| Kimyasal Direnç (Zayıf) | Aseton |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Çin Halk Cumhuriyeti |
Açıklama
Bu vanalar, diğer kompakt vanaların iki katı basıncı kaldırabilir. Bunları, boru hatlarının birbirine yakın olduğu gibi dar alanlara monte edin. Standart dişli vanaların yaklaşık yarısı kadar yükseklik ve uzunluğa sahiptirler.
316 paslanmaz çelik vanalar, pirinç ve çelik vanalara göre korozyona daha dayanıklıdır.
Kol tutamakları açıp kapatması kolaydır; tüm tutamak türleri arasında en fazla kaldıraç gücü sağlar. Standart geçişli vanalar akışı hafifçe kısıtlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
