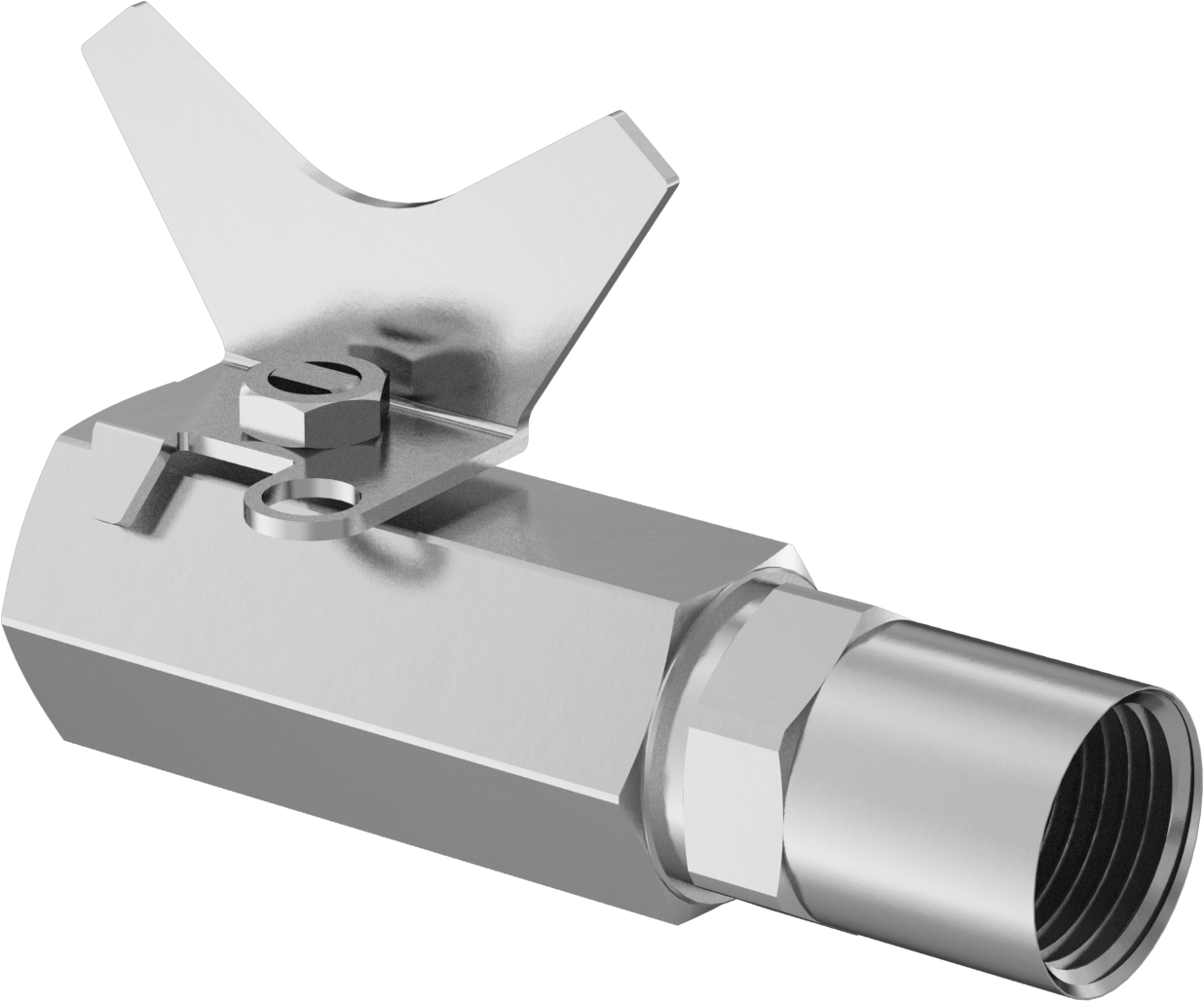

Yüksek Basınçlı Kompakt Dişli Açma/Kapama Valfi
6 varyant (Boru Çapı, Cins); ₺5.986 – ₺12.382
Yüksek Basınçlı Kompakt Dişli Açma/Kapama Valfi, dar alanlarda yüksek basınca dayanıklı akış kontrolü sağlamak amacıyla tasarlanmıştır. Bu aile Boru Çapı ve Cins seçenekleriyle toplam 6 varyant sunar. Fiyat, seçilen kombinasyona göre ₺5.986 – ₺12.382 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kelebek Somun |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Hava, Argon, Helyum, Kripton, Neon, Xenon |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/2 × 1/2 |
| Cins | Dişi × Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 5.7 |
| Maksimum Basınç | 1000 psi @ 100° F69 bar @ 38°C |
| Sıcaklık Aralığı | -18°C ila 188°C |
| Vakum Değeri | 29.9 inç Hg |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |

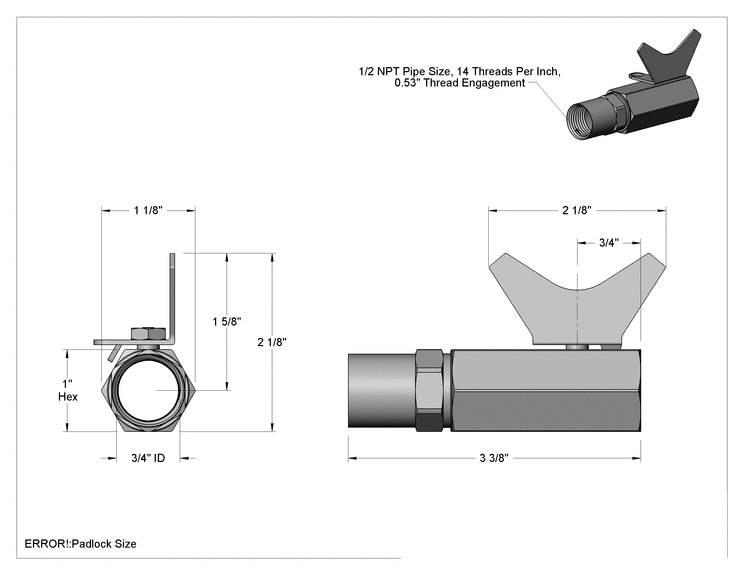

| Uç-Uç Uzunluğu | 3 3/8"85.7 mm |
| Maksimum Şakel Çapı İçin | 9/32"7.14 mm |
| Toplam | |
| Yükseklik | 2"50.8 mm |
| Uzunluk | 3 11/16"93.7 mm |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Deiyonize Su, Akaryakıt, Benzin, Helyum, Kripton, Doğal Gaz, Neon, Azot, Propan, Tuzlu Su, Sabun Çözeltileri, Buhar, Su, Xenon |
| Yetersiz | Aseton, Karbondioksit, Dizel Yakıt, Etanol, Etilen Glikol, İzopropil Alkol, Metanol, Mineral Solvent, Yağ, Oksijen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Çin Halk Cumhuriyeti |
Açıklama
Bu vanalar, diğer kompakt vanaların iki katı basıncı kaldırabilir. Bunları, boru hatlarının birbirine yakın olduğu gibi dar alanlara monte edin. Standart dişli vanaların yaklaşık yarısı kadar yükseklik ve uzunluğa sahiptirler.
316 paslanmaz çelik vanalar, pirinç ve çelik vanalara göre korozyona daha dayanıklıdır.
Kilitlenebilir tutamaklar, bir asma kilit (dahil değildir) kullanılarak yerine sabitlenebilir.
Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
