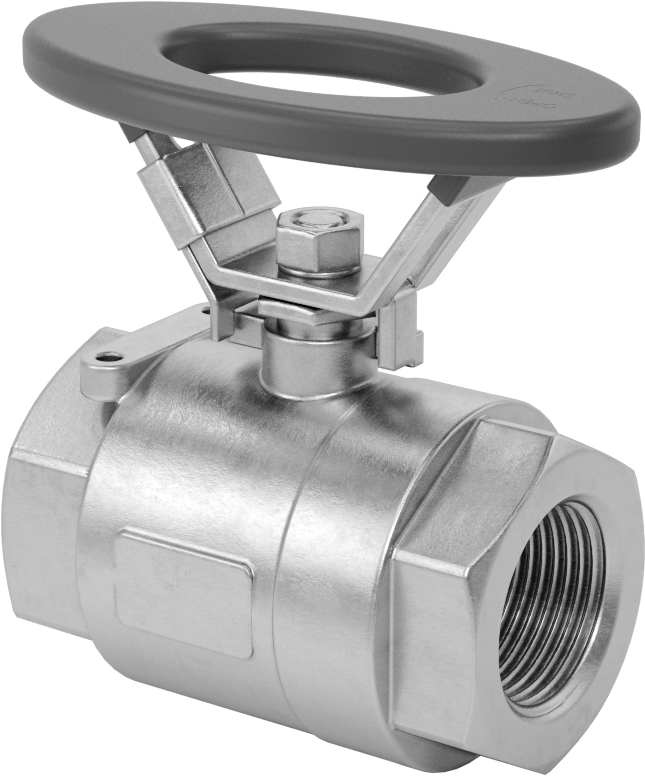

Yüksek Basınçlı Kompakt Dişli Açma/Kapama Valfi
5 varyant (Boru Çapı, Gövde Malzemesi); ₺6.098 – ₺14.218
Yüksek Basınçlı Kompakt Dişli Açma/Kapama Valfi, dar alanlarda yüksek basınca dayanıklı sızdırmazlık ve akış kontrolü sağlar. Bu seri Boru Çapı ekseninde farklı seçenekler sunar; toplam 5 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺6.098 – ₺14.218 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Oval |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Hava, Argon, Helyum, Kripton, Neon, Xenon |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1 × 1 |
| Cins | Dişi × Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 51.5 |
| Maksimum Basınç | 1000 psi @ 100° F69 bar @ 38°C |
| Sıcaklık Aralığı | -18°C ila 218°C |
| Vakum Değeri | 29.9 inç Hg |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 304 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |

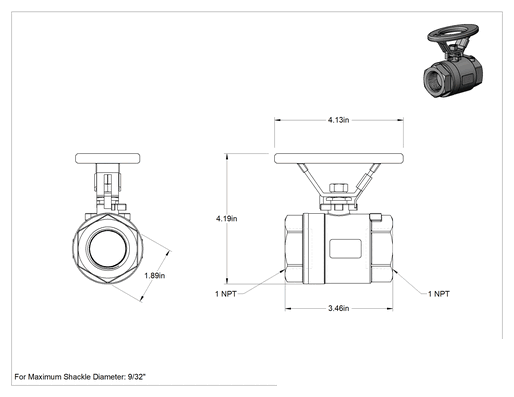

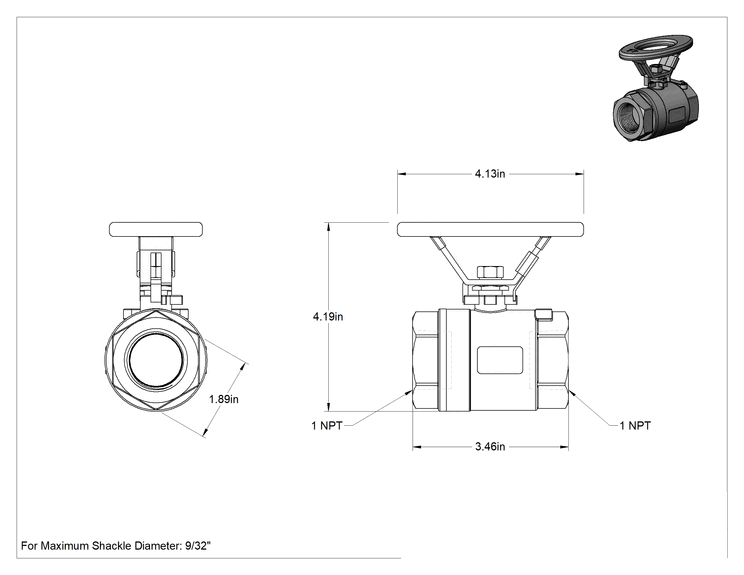

| Uç-Uç Uzunluğu | 3 7/16"87.3 mm |
| Maksimum Şakel Çapı İçin | 9/32"7.14 mm |
| Toplam | |
| Yükseklik | 4 3/16"10.64 cm |
| Uzunluk | 4 1/8"10.48 cm |
| Kimyasal Direnç (Mükemmel) | Aseton, Hava, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Kripton, Metanol, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sabun Çözeltileri, Buhar, Su, Xenon, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Çin Halk Cumhuriyeti |
Açıklama

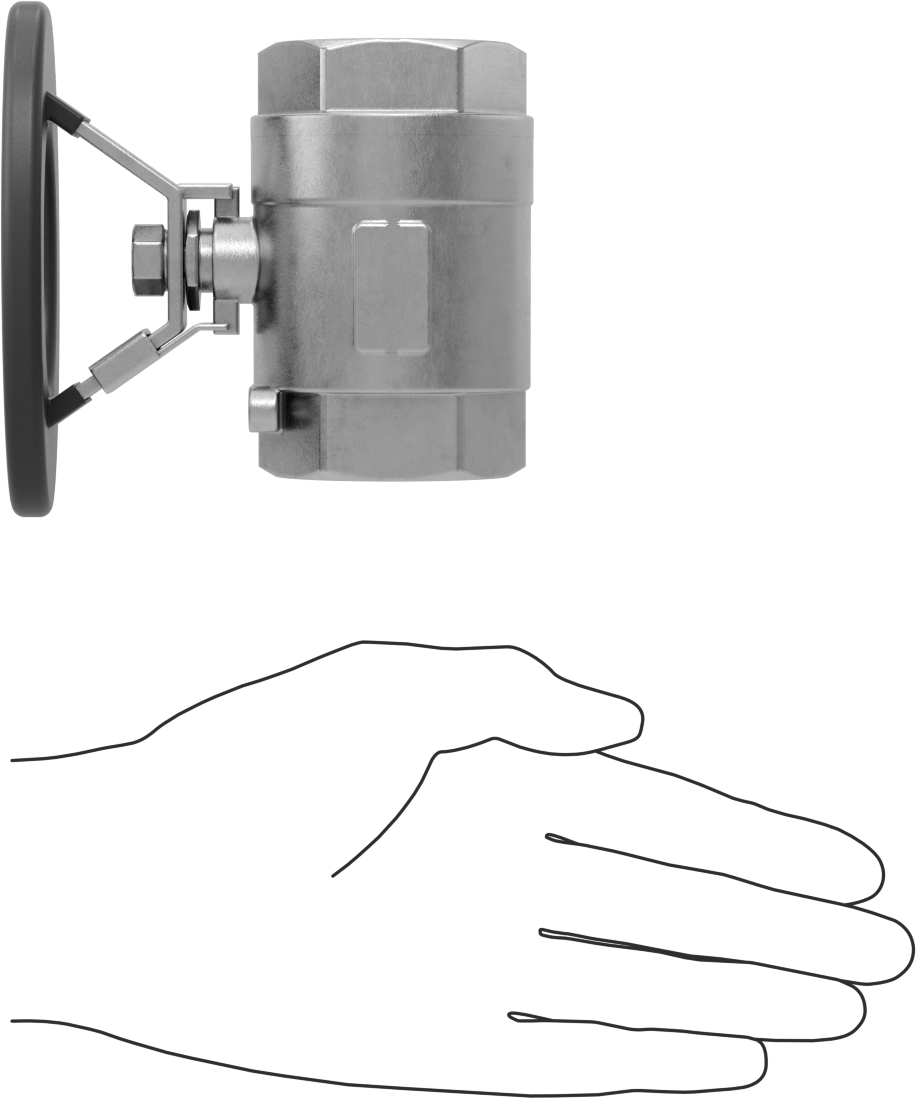

Bu vanalar, diğer kompakt vanaların iki katı basıncı kaldırabilir. Bunları, boru hatlarının birbirine yakın olduğu gibi dar alanlara monte edin. Standart dişli vanaların yaklaşık yarısı kadar yükseklik ve uzunluğa sahiptirler.
316 paslanmaz çelik vanalar, pirinç ve çelik vanalara göre korozyona daha dayanıklıdır.
Kilitlenebilir tutamaklar, bir asma kilit (dahil değildir) kullanılarak yerine sabitlenebilir.
Tam portlu vanalar akışı kısıtlamaz. Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark varken tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
