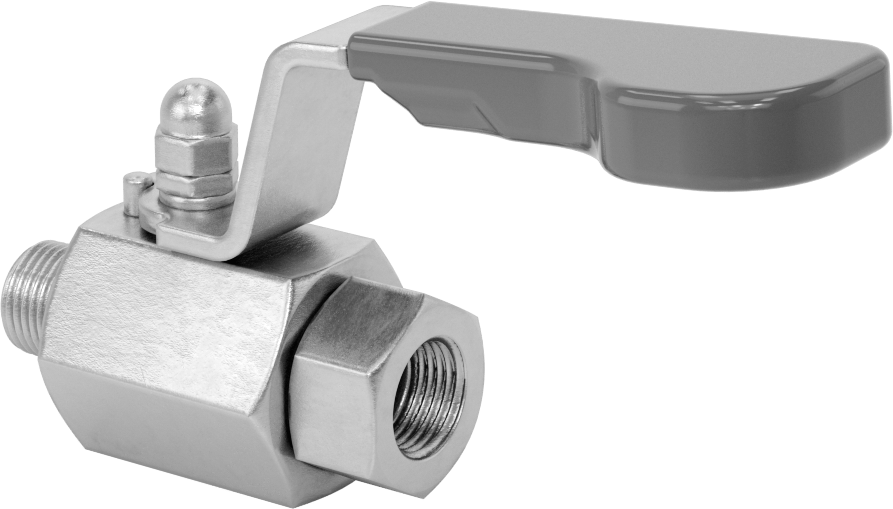

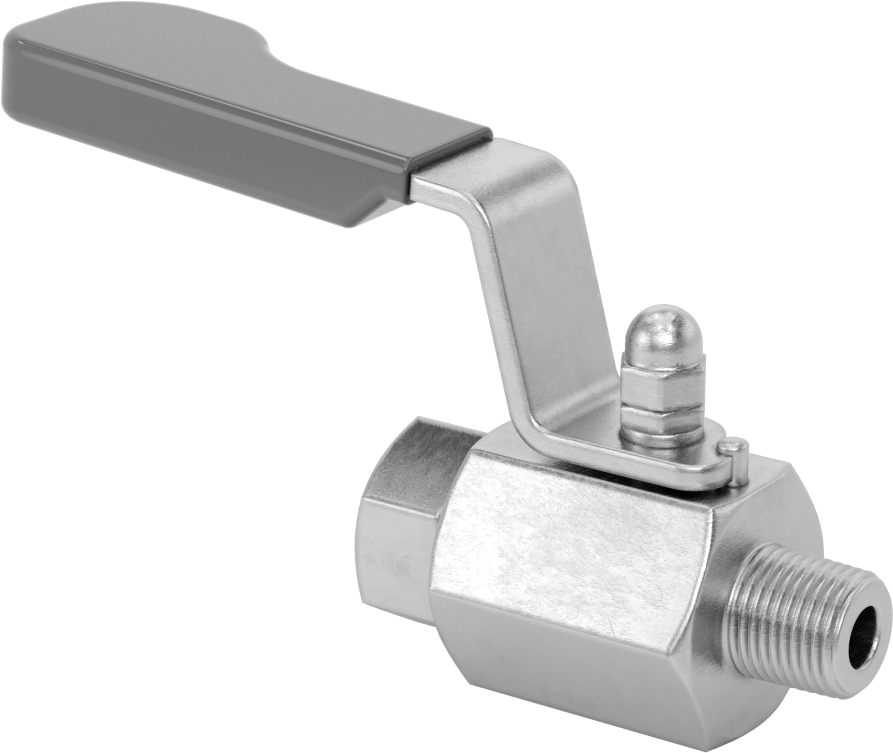

Yüksek Basınçlı Dişli Açma/Kapama Vanası, Kol Tutacağı
3 varyant (Boru Çapı, Sıcaklıktaki Maksimum Basınç); ₺61.112 – ₺181.724
Yüksek Basınçlı Dişli Açma/Kapama Vanası, sıkıştırılmış gaz, su veya buhar akışını kontrol etmek amacıyla yüksek basınç dayanımıyla tasarlanmış bir üründür. Boru Çapı seçeneklerine göre 3 varyant bulunur; ayrıca maksimum basınç değerleri farklılık gösterir. Fiyat, seçilen kombinasyona göre ₺61.112 – ₺181.724 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Standart |
| Bağlantı Tipi | Adaptör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/212.7 mm |
| Cins | Erkek × Dişi |
| Diş Tipi | NPT |
| Maksimum Basınç | 10,000 psi @ 150° F689 bar @ 66°C |
| Maksimum Buhar Basıncı | 2,000 psi @ 375° F138 bar @ 191°C |
| Akış Katsayısı (Cv) | 6.4 |
| Sıcaklık Aralığı | -54°C ila 232°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PEEK Plastik |
| Koltuk Malzemesi | PEEK Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |

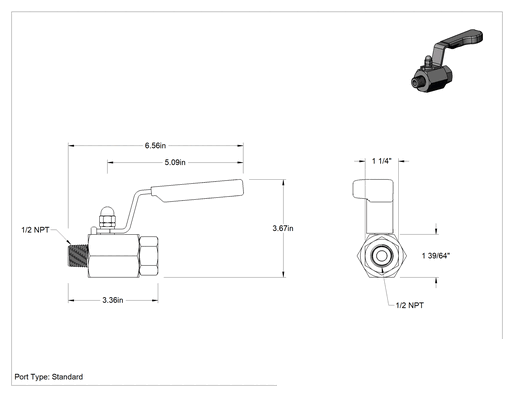

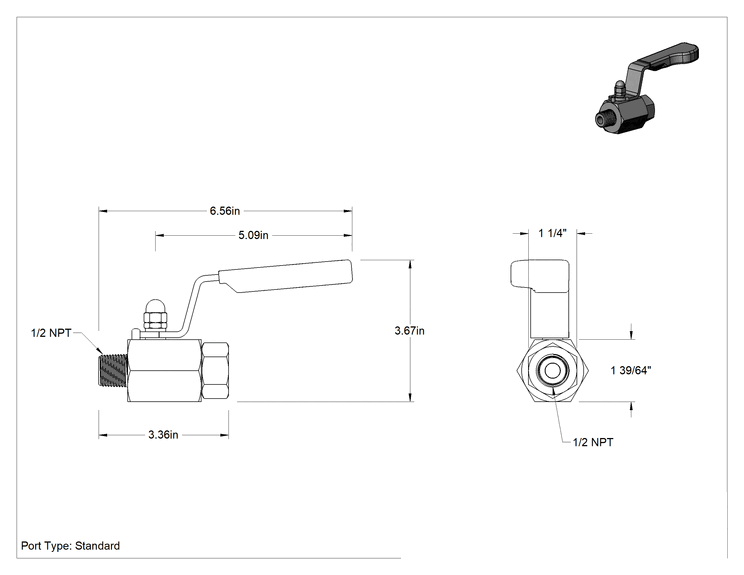

| Uç-Uç Uzunluğu | 3 5/16"84.1 mm |
| Toplam | |
| Yükseklik | 3 11/16"93.7 mm |
| Uzunluk | 6 9/16"16.67 cm |
| Birlikte Kullanım | Su, Yağ, Hava, Buhar |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Birleşik Krallık |
Açıklama
Standart dişli vanaların basıncının en az üç katı basınç için tasarlanmış olan bu vanalar, sıkıştırılmış gaz, basınçlı su veya buhar akışını başlatmak ve durdurmak için kullanılır.
Kolu tutamaklar açılması ve kapatılması kolaydır; tüm tutamak türleri arasında en yüksek kaldıraç gücünü sağlar. 316 paslanmaz çelik vanalar, çelik vanalara göre korozyona daha dayanıklıdır.
Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
