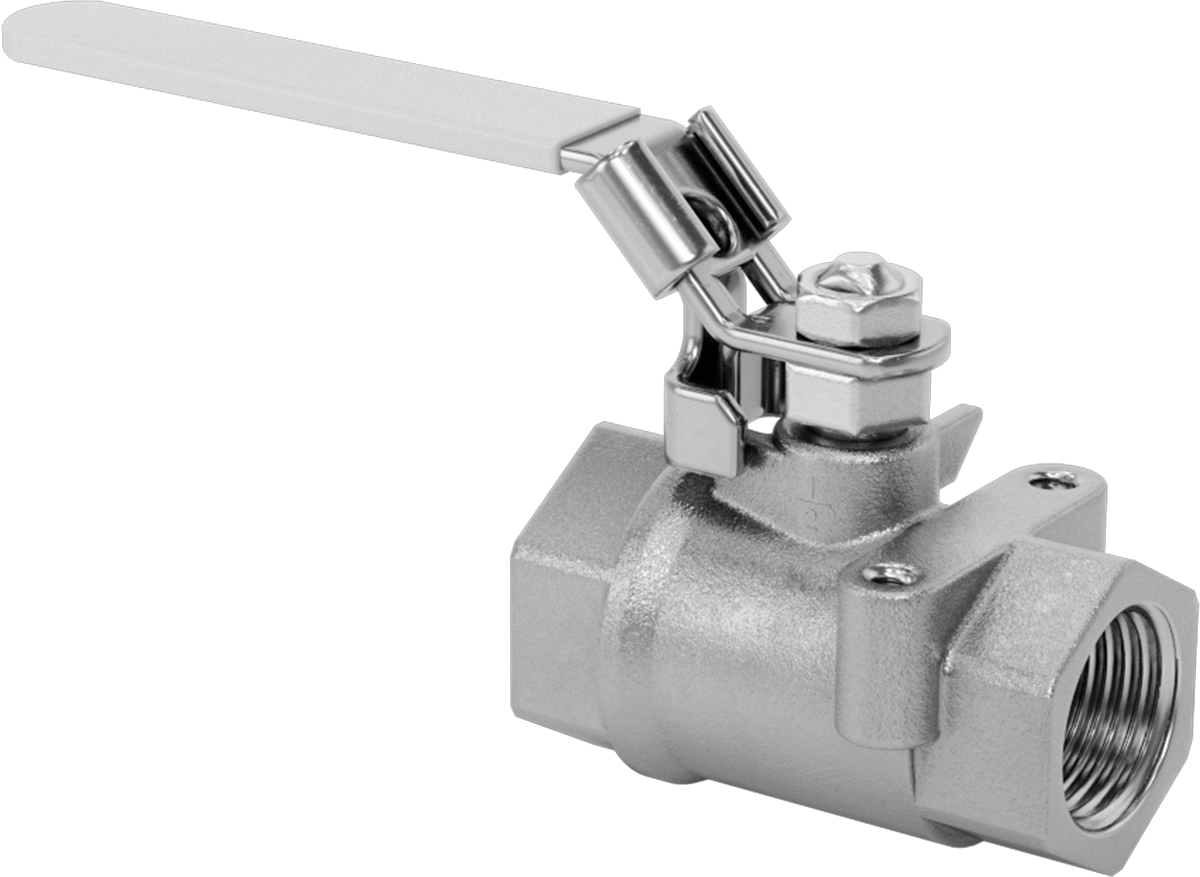

Yüksek Basınçlı Dişli Açma/Kapama Vanası, Kilitlenebilir Kol Duru
6 varyant (Boru Çapı, Sıcaklıktaki Maksimum Basınç); ₺64.592 – ₺186.206
Yüksek Basınçlı Dişli Açma/Kapama Vanası, sıkıştırılmış gaz, su veya buhar akışını kontrol etmek amacıyla yüksek basınç dayanımıyla tasarlanmıştır. Bu seri Boru Çapı ekseninde farklı seçenekler sunar ve toplam 6 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺64.592 – ₺186.206 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/212.7 mm |
| Cins | Dişi |
| Diş Tipi | NPT × NPT |
| Maksimum Basınç | 10,000 psi @ 150° F689 bar @ 66°C |
| Maksimum Buhar Basıncı | 2,000 psi @ 375° F138 bar @ 191°C |
| Akış Katsayısı (Cv) | 6.4 |
| Sıcaklık Aralığı | -54°C ila 232°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PEEK Plastik |
| Koltuk Malzemesi | PEEK Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |

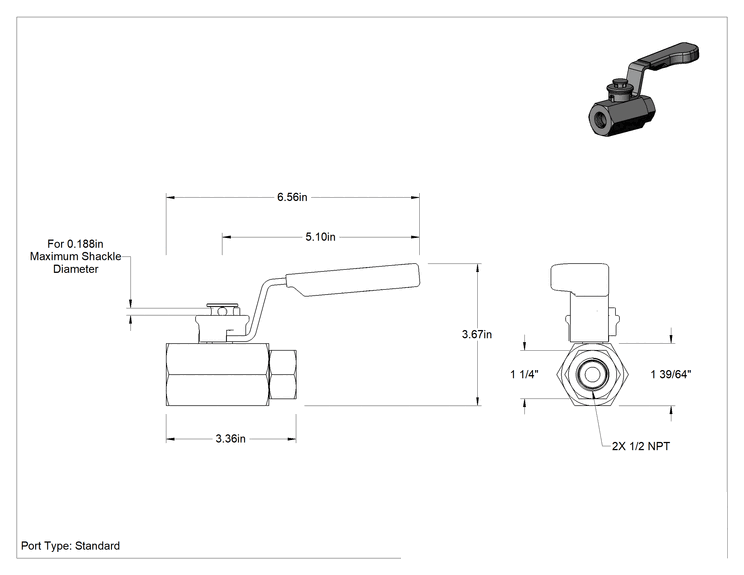

| Uç-Uç Uzunluğu | 3 5/16"84.1 mm |
| Maksimum Şakel Çapı İçin | 3/16"4.76 mm |
| Toplam | |
| Yükseklik | 3 11/16"93.7 mm |
| Uzunluk | 6 9/16"16.67 cm |
| Birlikte Kullanım | Su, Yağ, Hava, Buhar |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Birleşik Krallık |
Açıklama
Standart dişli vanaların basıncının en az üç katı basınç için tasarlanmış olan bu vanalar, sıkıştırılmış gaz, basınçlı su veya buhar akışını başlatmak ve durdurmak için kullanılır.
Kol Sapları—Kol sapları açıp kapamak kolaydır ve herhangi bir sap tipinden daha fazla kaldıraç sağlarlar. Kilitlenebilir kol sapları bir asma kilit (dahil değil) kullanılarak sabit hale getirilebilir. 316 paslanmaz çelik valfler sıradan çelik valflerden daha korozyona dayanıklıdır.
Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
