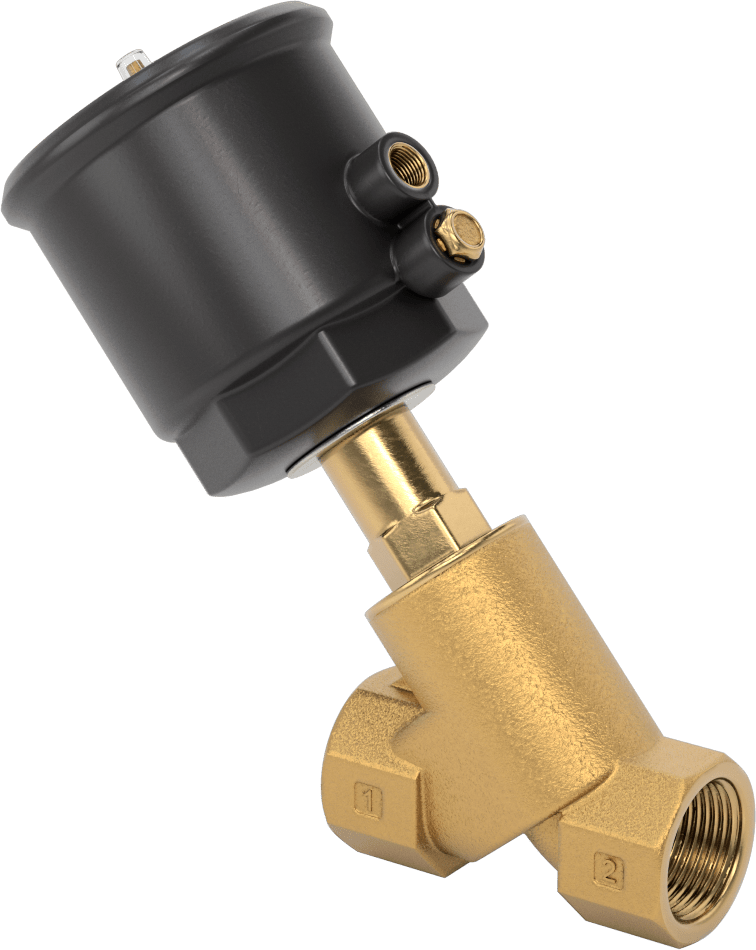

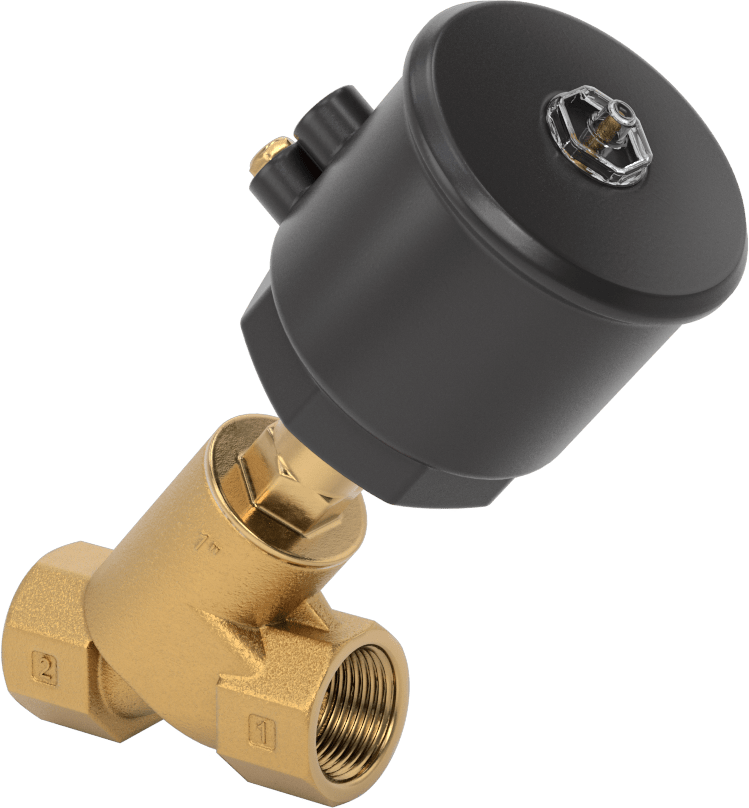

Versa-Mount Hava Tahrikli Bronz Gövde Açma/Kapama Vanası, Normalde Açık
3 varyant (Boru Çapı, Akış Katsayısı (Cv)); ₺82.102 – ₺86.690
Hava Tahrikli Bronz Gövde Açma/Kapama Vanası, basınçlı hava ile akışın otomatik olarak başlatılması ve durdurulması için kullanılan kompakt bir piston valftir. Boru Çapı eksenine göre 3 varyant sunan bu seri, farklı Akış Katsayısı değerlerine sahiptir. Fiyat, seçilen kombinasyona göre ₺82.102 – ₺86.690 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Piston |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Açık |
| Çalıştırma Mekanizması | Hava ile Kapanan, Yaylı Geri Dönüş |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 125.4 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 19 |
| Maksimum Basınç | 240 psi @ 355° F17 bar @ 179°C |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | -9°C ila 179°C |
| Aktüatör Sıcaklık Aralığı | -9°C ila 60°C |
| Gövde Malzemesi | Bronz |
| Piston Malzemesi | 431 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Fiber Kompozit |

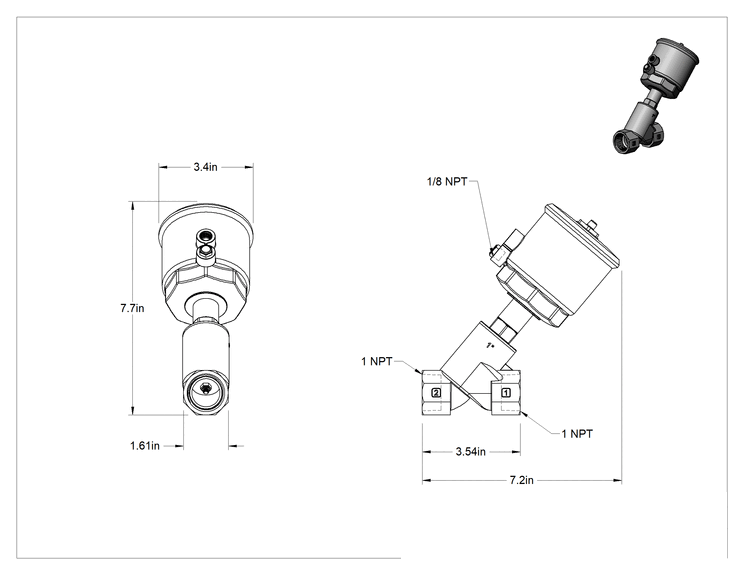

| Valf Uzunluğu | 3 9/16"90.5 mm |
| Vana Genişliği | 1 5/8"41.3 mm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Çapı | 3 3/8"85.7 mm |
| Toplam Uzunluk | 7 3/16"18.26 cm |
| Toplam Yükseklik | 8"20.32 cm |
| Toplam Genişlik | 3 3/8"85.7 mm |
| Hava | |
| Bağlantı | 1/8 NPT Dişi |
| Basınç Aralığı | 65 ila 150 psi |
| Birlikte Kullanım | Su, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Hayır |
| Dış Mekan Kullanımı için | Evet |
| Pilot Valf Dahil | Hayır |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Helyum, Kripton, Doğal Gaz, Neon, Oksijen, Su, Xenon |
| Orta | Gazyağı, Mineral Solvent, Yağ, Sabun Çözeltileri, Buhar |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürün | 120 V AC Pilot Valf |
Açıklama
Piston valfleri olarak da bilinen bu valfler, kompakt, hafif bir aktüatöre ve herhangi bir montaj yönünde kurulmak üzere tasarlanmış açılı bir gövdeye sahiptir. Akışın otomatik olarak başlatılması ve durdurulması için basınçlı hava ile çalışır. Aktüatöre giden havayı, elektrikli pilot valf (listelendiğinde dahildir) veya manuel açma/kapama valfi (dahil değildir) kullanarak kontrol etmeniz gerekir.
Valfler, valfi çalıştırmak için sadece hava basıncı gerektiren tek etkili bir aktüatöre sahiptir; hava kesildiğinde otomatik olarak valfin başlangıç konumuna geri dönerler. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için doğrudan valf gövdesine monte edilmiştir. Normalde açık valfler, çalıştırılmadıkça açıktır.
Sıfır basınç düşüşlü vanalar, çalışmak için giriş ve çıkış arasında minimum basınç düşüşü gerektirmez.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
