316 Paslanmaz Çelik Gövde Solenoid Açma/Kapama Vanası, Normalde Kapalı
4 varyant (Boru Çapı, Birlikte Kullanım); ₺110.778 – ₺304.990
Çelik Gövde Solenoid Açma/Kapama Vanası, akışı elektrikle otomatik olarak başlatıp durdurmak için kullanılır ve aşınmayı azaltan doğrudan montajlı aktüatör yapısına sahiptir. Bu aile Boru Çapı ve Birlikte Kullanım eksenlerinde 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺110.778 – ₺304.990 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 125.4 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 13 |
| Maksimum Basınç | 100 psi @ 70° F6.9 bar @ 21°C |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Min. Basınç Düşüşü | 5 psi0.34 bar |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | 2°C ila 82°C |
| Aktüatör Sıcaklık Aralığı | 2°C ila 54°C |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 0.16 A |
| Frekans | 60Hz |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Diyafram Malzemesi | Buna-N Kauçuk |
| Conta Malzemesi | Buna-N Kauçuk |
| Koltuk Malzemesi | Buna-N Kauçuk |
| Aktüatör Muhafaza Malzemesi | Plastik |

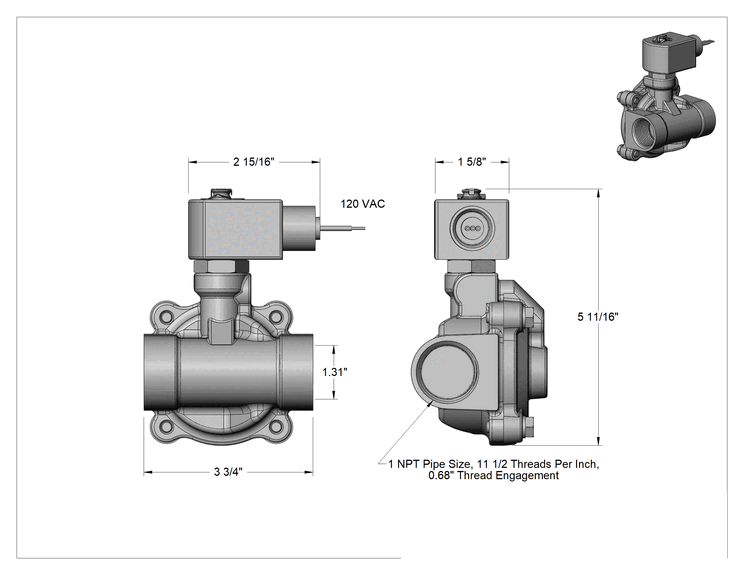

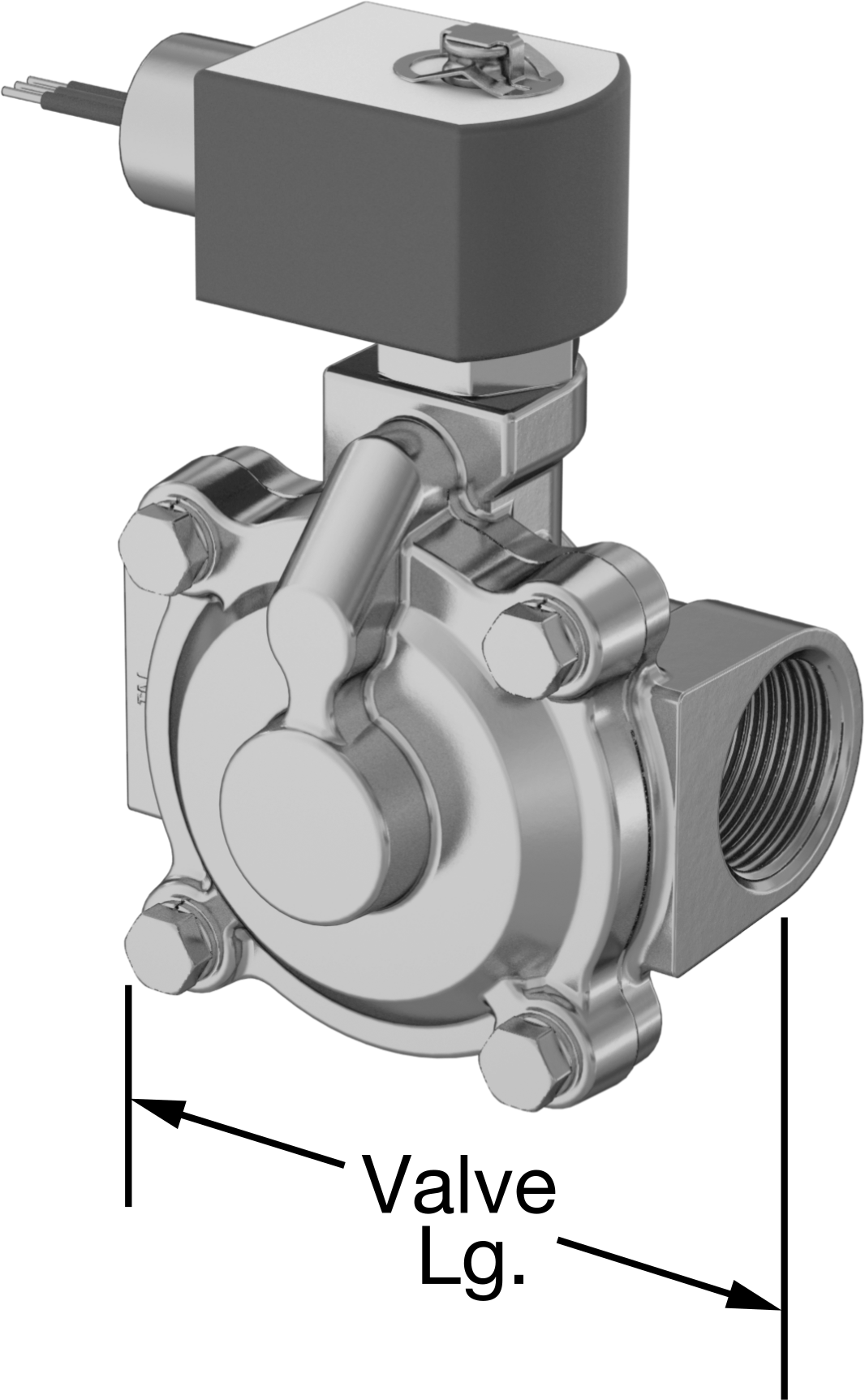

| Valf Uzunluğu | 3 3/4"95.3 mm |
| Vana Genişliği | 3 3/16"81.0 mm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 1 9/16"39.7 mm |
| Aktüatör Genişliği | 2 1/16"52.4 mm |
| Toplam Uzunluk | 3 3/4"95.3 mm |
| Toplam Yükseklik | 5 11/16"14.45 cm |
| Toplam Genişlik | 3 3/16"81.0 mm |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Çevre | Aşındırıcı, Nemli, Tozlu, Dış Mekan, Yıkama |
| Çevre Derecelendirmesi | NEMA 4X |
| Karşılanan Teknik Özellikler | CSA Sertifikalı; UL Listeli |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Etilen Glikol, Helyum, Gazyağı, Kripton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Propan, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Su, Xenon |
| Orta | Dizel Yakıt, Etanol, Akaryakıt, İzopropil Alkol |
| Yetersiz | Aseton, Amonyak, Klor, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürün | Yedek Solenoid Bobinleri |
Açıklama
Bu solenoid vanalar, akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışır. Hareketi en aza indirgemek ve aşınmayı azaltmak için aktüatör doğrudan vana gövdesine monte edilmiştir.
Normalde kapalı valfler, çalıştırılmadıkça kapalıdır.
316 ve 316L paslanmaz çelik vanalar, pirinç ve bronz vanalara göre korozyona karşı daha dayanıklıdır.
Basınç düşüşü destekli valflerin çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından daha yüksek olmalıdır.
Tüm IP veya NEMA sınıfı vanalar toza ve yıkamaya dayanıklıdır. NEMA 4X vanalar aşındırıcı sıvılara dayanır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
