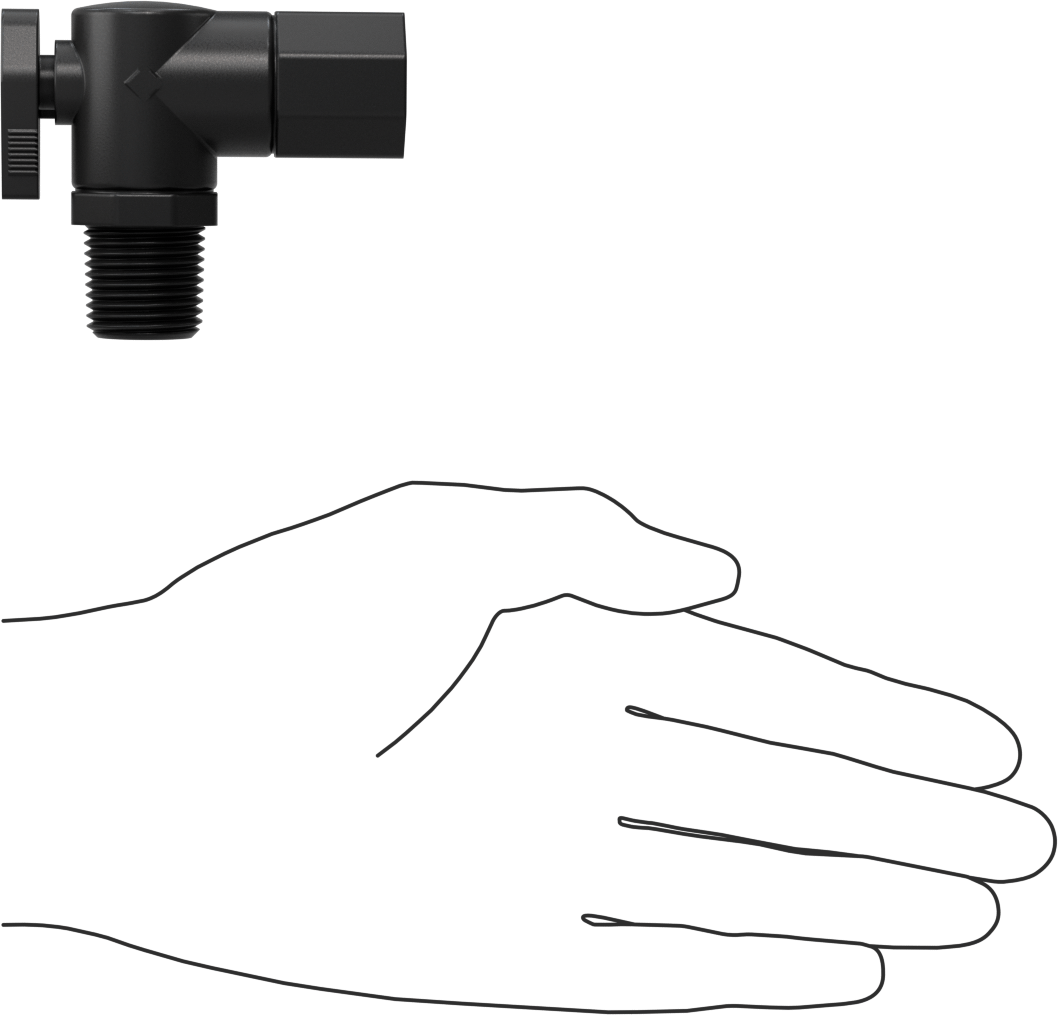

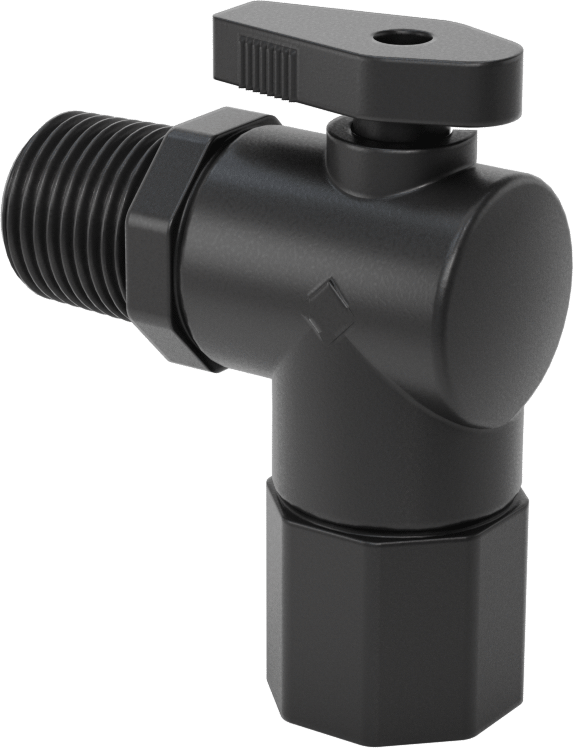

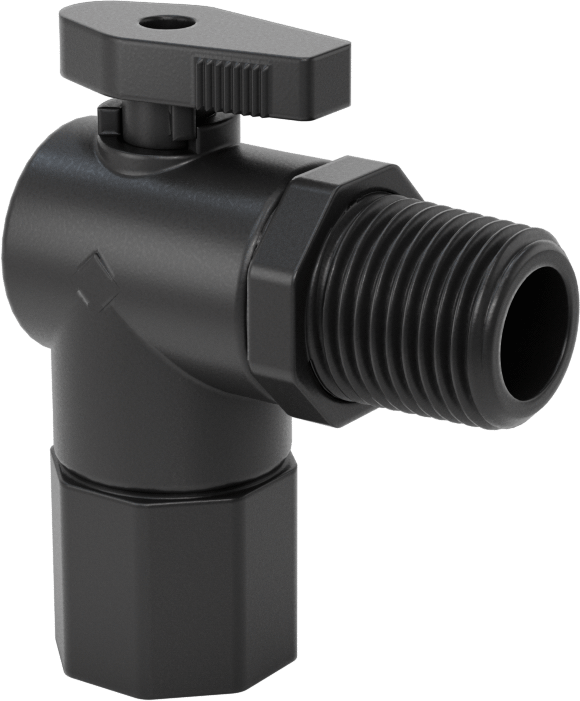

Naylon Vana, Dirsek

Naylon Vana, Dirsek, akış kontrolünü sağlamak amacıyla plastik dişli bağlantılarla kullanılan bir vana türüdür. Bu sayfada Giriş ve Çıkış ölçüleri gibi kriterlerle toplam 24 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺2.474 – ₺2.800 aralığında değişir.

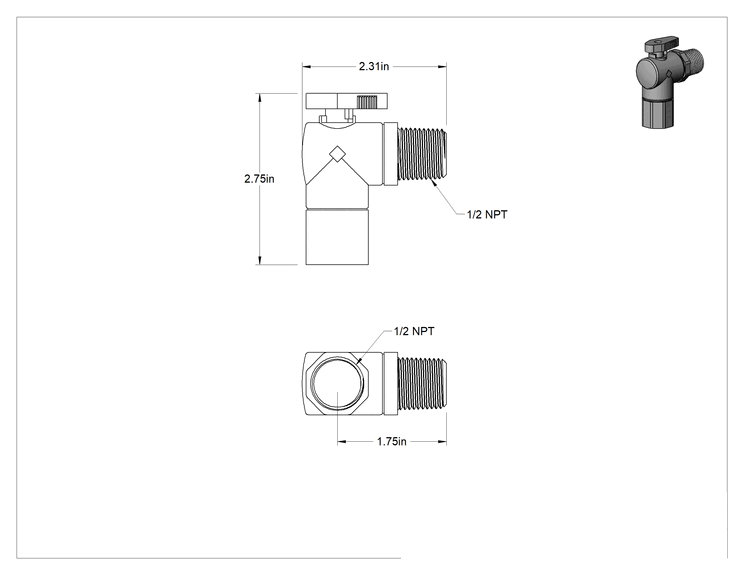

Teknik Çizim

Teknik Çizim

Giriş

1/21/41/83/8

Çıkış

1/21/41/83/8

Cins

Dişi × ErkekErkek × Dişi

Akış Katsayısı (Cv)

1.42.7Derecelendirilmemiştir

Bağlantı Noktası Türü

DoluStandart

Bağlantı Noktası Arası Uzunluk

1 1/4"1 5/8"1 3/4"

Yükseklik

2 5/16"2 3/4"2 13/16"2 7/8"

Uzunluk

1 13/16"2 3/16"2 5/16"

₺2.800 Adet

MZ-291023

Paket

Siparişe Ekle

Özellikler

Valf İşlevi	Açma/Kapama
Valf Tipi	Bilye
Etkinleştirme	Manuel
Valf Çalışma Şekli	Kulp
Sap Stili	Kol
Sap Tipi	Standart
Kulp Rengi	Siyah
Bağlantı Tipi	Adaptör
Birlikte Kullanım	Su, Hava, Argon, Helyum, Kripton, Neon, Xenon
Bağlantı Tipi	Boru
Bağlantı Stili	Dişli
Boru Çapı
Giriş	1/2
Çıkış	1/2
Cins	Dişi × Erkek
Diş Tipi	NPT
Akış Katsayısı (Cv)	2.7
Maksimum Basınç	125 psi @ 140° F8.6 bar @ 60°C
Sıcaklık Aralığı	2°C ila 60°C
Vakum Değeri	Derecelendirilmemiştir
Gövde Malzemesi	Naylon Plastik
Renk	Siyah
Bilye Malzemesi	Naylon Plastik
Conta Malzemesi	Buna-N Kauçuk
Koltuk Malzemesi	Buna-N Kauçuk
Bağlantı Noktası Türü	Standart
Şekil	90° Dirsek
Bağlantı Noktası Arası Uzunluk	1 3/4"44.4 mm
Toplam
Yükseklik	2 3/4"69.8 mm
Uzunluk	2 5/16"58.7 mm
Kimyasal Direnç
Mükemmel	Hava, Argon, Sitrik Asit (%25 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etilen Glikol, Helyum, Gazyağı, Kripton, Mineral Solvent, Neon, Azot, Yağ, Propan, Tuzlu Su, Sabun Çözeltileri, Su, Xenon
Orta	Amonyak, Bütan, Karbondioksit, Sitrik Asit (%50 Konsantrasyon), Akaryakıt, Benzin, Metanol, Sodyum Hidroksit (%25 Konsantrasyon)
Yetersiz	Aseton, Klor, Sitrik Asit (%100 Konsantrasyon), Etanol, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), İzopropil Alkol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen, Ksilen
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
