Gri PVC Açma/Kapama Vanası, Kol Saplı Dirsek

Gri PVC Açma/Kapama Vanası, akışkanların geçişini kontrol etmek ve hattı kapatmak için kullanılan plastik bir vanadır. Bu sayfada Giriş ve Çıkış ölçüleri gibi farklı parametrelerle 63 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺1.972 – ₺6.992 aralığında değişir.

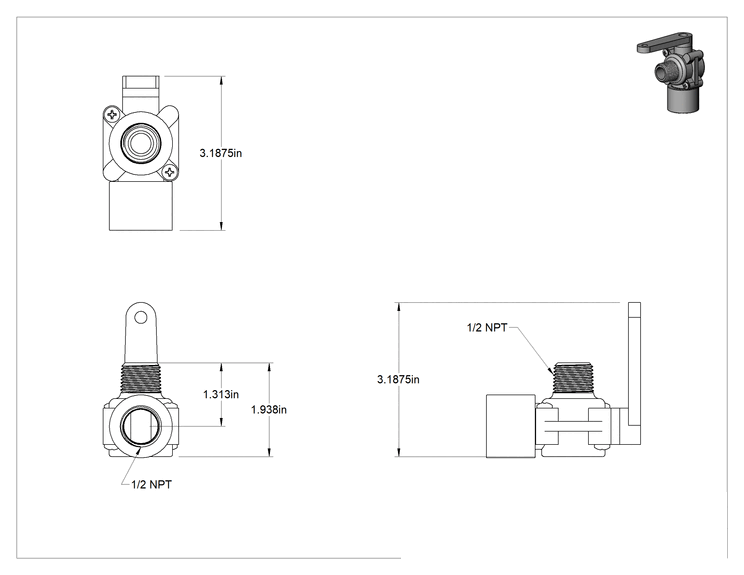

Teknik Çizim

Teknik Çizim

Kulp Rengi

MaviGri

Bağlantı Tipi

AdaptörKonektör

Giriş

1/21/41/83/43/8

Çıkış

1/21/41/83/43/8

Cins

Dişi × DişiDişi × ErkekErkek × DişiErkek × Erkek

Akış Katsayısı (Cv)

12.73.53.8Derecelendirilmemiştir

Bağlantı Noktası Türü

DoluStandart

Bağlantı Noktası Arası Uzunluk

1 1/8"1 3/16"1 1/4"1 5/16"1 7/16"1 5/8"1 11/16"1 3/4"

Yükseklik

2 5/16"2 3/4"2 13/16"2 7/8"2 15/16"3 3/16"

Uzunluk

1 3/4"1 13/16"2 3/16"2 1/4"2 5/16"3 3/16"3 1/4"

Mükemmel

Hava, Argon, İçecek, Karbondioksit, Etilen Glikol, Gıda, Akaryakıt, Helyum, Kripton, Metanol, Mineral Solvent, Doğal Gaz, Neon, Azot, Propan, Tuzlu Su, Sabun Çözeltileri, Su, XenonHava, Argon, Karbondioksit, Deiyonize Su, Etilen Glikol, Akaryakıt, Helyum, Kripton, Metanol, Mineral Solvent, Doğal Gaz, Neon, Azot, Propan, Tuzlu Su, Sabun Çözeltileri, Su, XenonHava, Argon, Karbondioksit, Etilen Glikol, Akaryakıt, Helyum, Kripton, Metanol, Mineral Solvent, Doğal Gaz, Neon, Azot, Propan, Tuzlu Su, Sabun Çözeltileri, Su, Xenon

Orta

Amonyak, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Dizel Yakıt, Hidroklorik Asit (%25 Konsantrasyon), Gazyağı, Yağ, Sodyum Hidroksit (%25 Konsantrasyon)Amonyak, Sitrik Asit (%25 Konsantrasyon), Dizel Yakıt, Hidroklorik Asit (%25 Konsantrasyon), Gazyağı, Yağ, Sodyum Hidroksit (%25 Konsantrasyon)

Yetersiz

Aseton, Bütan, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Etanol, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), İzopropil Alkol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen, KsilenAseton, Bütan, Klor, Sitrik Asit (%100 Konsantrasyon), Deiyonize Su, Etanol, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), İzopropil Alkol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen, KsilenAseton, Bütan, Klor, Sitrik Asit (%100 Konsantrasyon), Deiyonize Su, Etanol, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%37), İzopropil Alkol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen, Ksilen

₺6.992 Adet

MZ-291092

Paket

Siparişe Ekle

Özellikler

Valf İşlevi	Açma/Kapama
Valf Tipi	Bilye
Etkinleştirme	Manuel
Valf Çalışma Şekli	Kulp
Sap Stili	Kol
Sap Tipi	Standart
Bağlantı Tipi	Adaptör
Birlikte Kullanım	Su, Hava, Argon, Helyum, Kripton, Neon, Xenon
Bağlantı Tipi	Boru
Bağlantı Stili	Dişli
Boru Çapı
Giriş	1/2
Çıkış	1/2
Cins	Dişi × Erkek
Diş Tipi	NPT
Akış Katsayısı (Cv)	3.8
Maksimum Basınç	125 psi @ 140° F8.6 bar @ 60°C
Sıcaklık Aralığı	2°C ila 60°C
Vakum Değeri	Derecelendirilmemiştir
Gövde Malzemesi	PVC Plastik
Renk	Gri
Bilye Malzemesi	PVC Plastik
Conta Malzemesi	Buna-N Kauçuk
Koltuk Malzemesi	Buna-N Kauçuk
Bağlantı Noktası Türü	Standart
Şekil	90° Dirsek

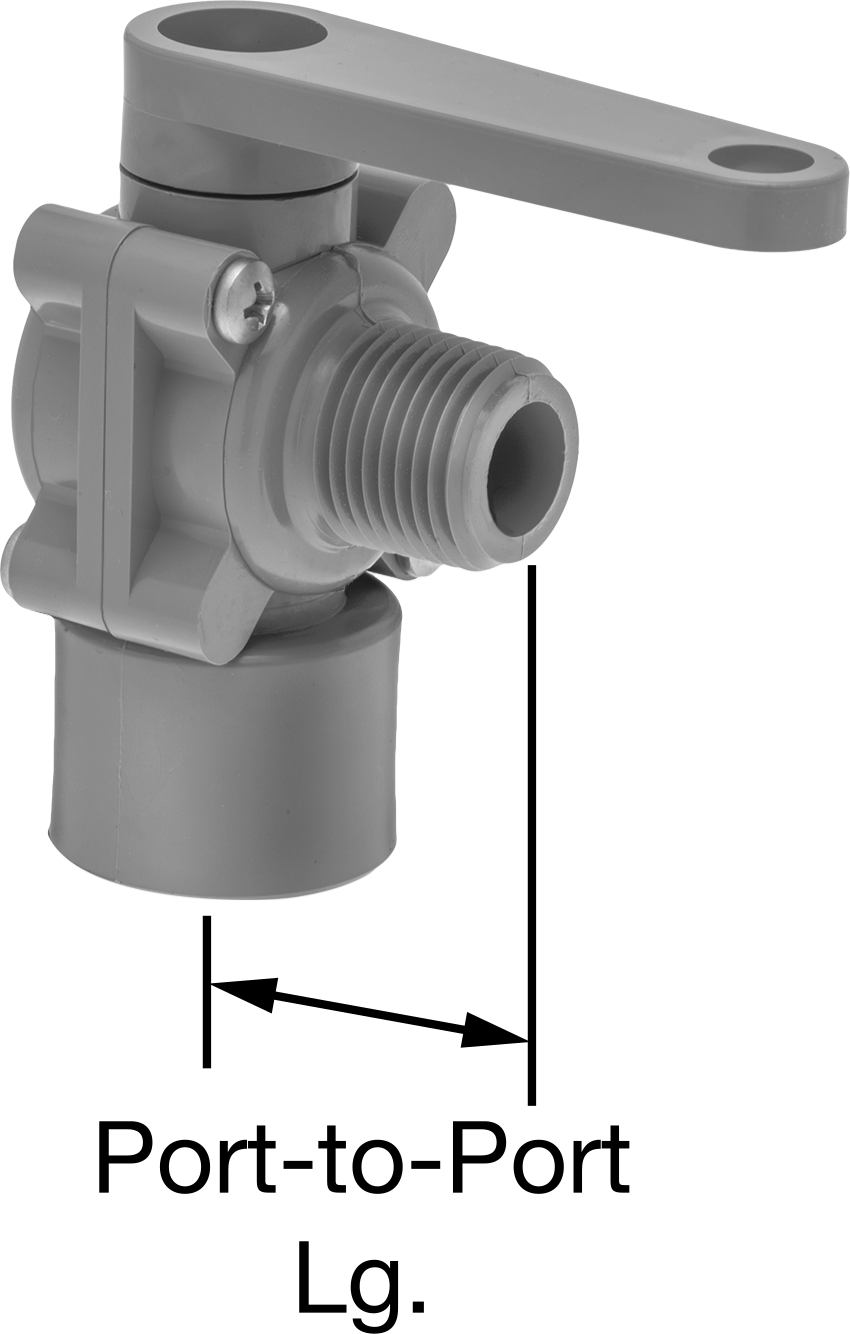

Bağlantı Noktası Arası Uzunluk	1 5/16"33.3 mm
Toplam
Yükseklik	3 3/16"81.0 mm
Uzunluk	3 1/4"82.5 mm
Kimyasal Direnç
Mükemmel	Hava, Argon, Karbondioksit, Etilen Glikol, Akaryakıt, Helyum, Kripton, Metanol, Mineral Solvent, Doğal Gaz, Neon, Azot, Propan, Tuzlu Su, Sabun Çözeltileri, Su, Xenon
Orta	Amonyak, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Dizel Yakıt, Hidroklorik Asit (%25 Konsantrasyon), Gazyağı, Yağ, Sodyum Hidroksit (%25 Konsantrasyon)
Yetersiz	Aseton, Bütan, Klor, Sitrik Asit (%100 Konsantrasyon), Deiyonize Su, Etanol, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%37), İzopropil Alkol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen, Ksilen
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
