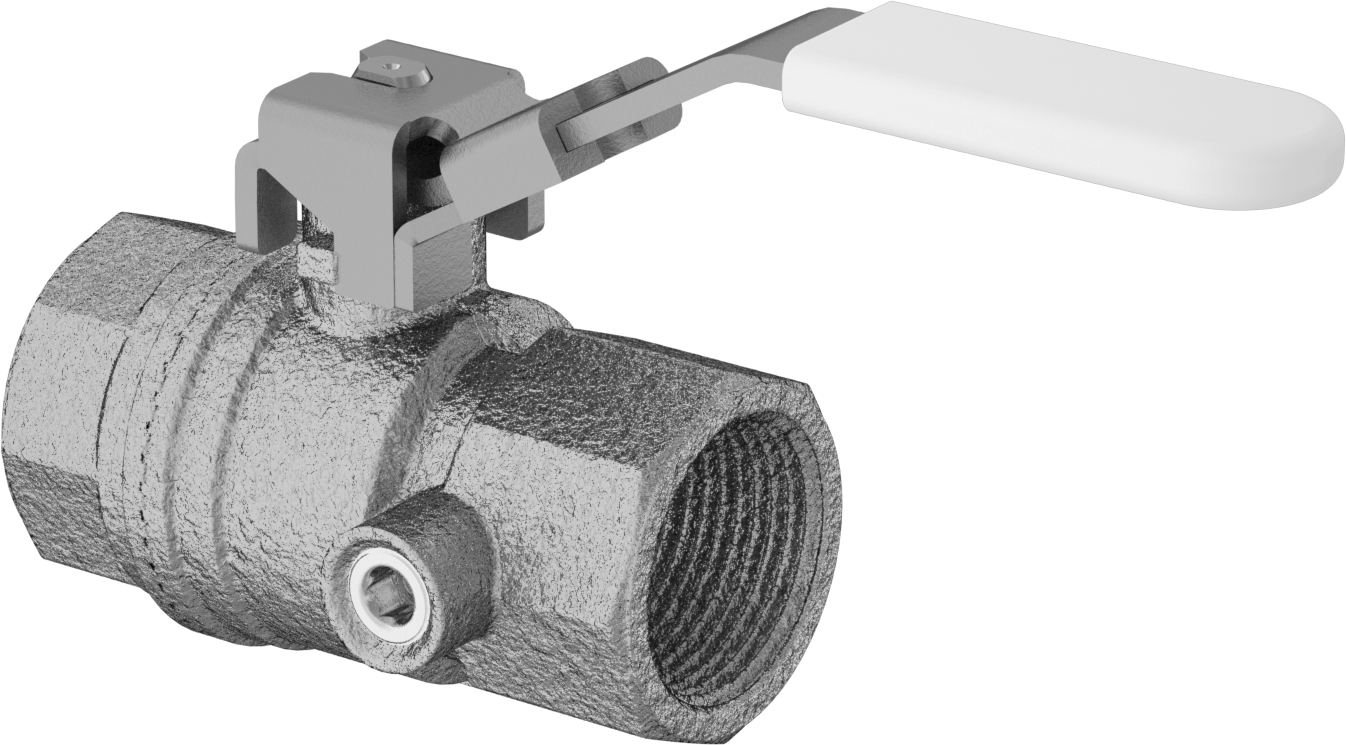

Gösterge Bağlantı Noktalı Pirinç Açma/Kapama Vanası, Kilitlenebilir Kol Duru
6 varyant (Boru Çapı, Akış Katsayısı (Cv)); ₺4.146 – ₺23.450
Gösterge Bağlantı Noktalı Pirinç Açma/Kapama Vanası, hattınızdaki basınç ve sıcaklık gibi ölçümleri izlemek için yan bağlantı noktasına gösterge takılmasına olanak tanır. Bu ailede 6 varyant bulunur; Boru Çapı seçenekleri 1/4" ile 2" arasında değişir. Fiyat, seçilen kombinasyona göre ₺4.146 – ₺23.450 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Hava |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 125.4 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Ölçü Bağlantı Noktası | |
| Boru Çapı | 1/46.35 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 80.9 |
| Maksimum Basınç | 600 psi @ 100° F41 bar @ 38°C |
| Sıcaklık Aralığı | -40°C ila 177°C |
| Vakum Değeri | 29.9 inç Hg |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Pirinç |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |

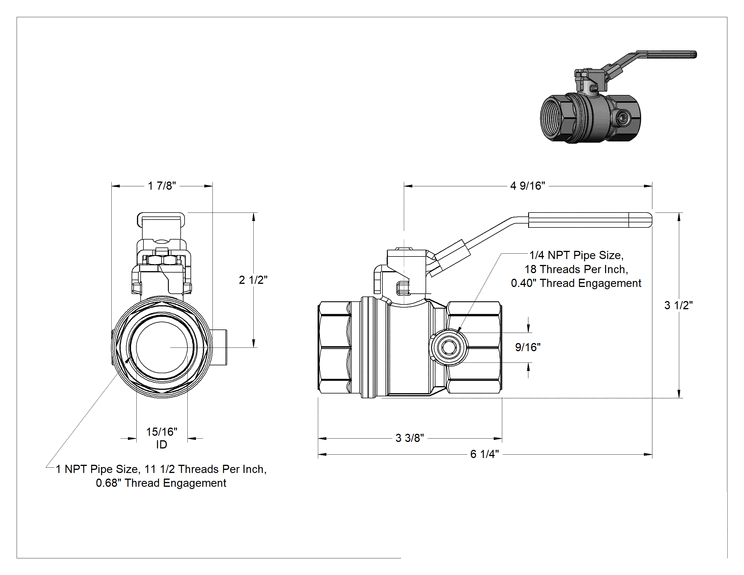

| Uç-Uç Uzunluğu | 3 7/16"87.3 mm |
| Maksimum Şakel Çapı İçin | 9/32"7.14 mm |
| Toplam | |
| Yükseklik | 3 1/2"88.9 mm |
| Uzunluk | 6 1/4"15.88 cm |
| Karşılanan Teknik Özellikler | C-UL Listeli, CSA Sertifikalı, CSA-US Sertifikalı, UL Listeli |
| CSA Dosya Numarası | 112439_0_000 |
| UL Dosya Numarası | MH15505 |
| Kimyasal Direnç | |
| Mükemmel | Hava, Bütan, Dizel Yakıt, Benzin, Gazyağı, Azot, Oksijen, Propan, Sabun Çözeltileri, Su |
| Orta | Karbondioksit, Etanol, Etilen Glikol, İzopropil Alkol, Mineral Solvent, Doğal Gaz, Tuzlu Su, Toluen, Ksilen |
| Yetersiz | Aseton, Amonyak, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
Açıklama
Hattınızdaki basıncı, sıcaklığı ve diğer ölçümleri izlemek için bu vanaların yan bağlantı noktasına bir gösterge takın. Bağlantı noktası, sıvıyı boşaltmak ve yönlendirmek için de kullanılabilir. Bu vanalar tam geçişlidir, bu nedenle akışı kısıtlamazlar.
Kol tutamakları açılması ve kapatılması kolaydır; tüm tutamak türleri arasında size en fazla kaldıraç gücü sağlar.
Kilitlenebilir tutamaklar, bir asma kilit (dahil değildir) kullanılarak yerine sabitlenebilir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
