Çelik Halkalı Konik Masuralı Rulman, Anma Numarası

Çelik Halkalı Konik Masuralı Rulman, ayar imkanı tanıyan iki parçalı yapısıyla takım tezgahı milleri ve konveyör makaraları gibi alanlarda kullanılır. Bu aile İç Çap ve Dış Çap seçenekleriyle 24 varyant sunar. Fiyat, seçilen kombinasyona göre ₺7.192 – ₺36.756 aralığında değişir.

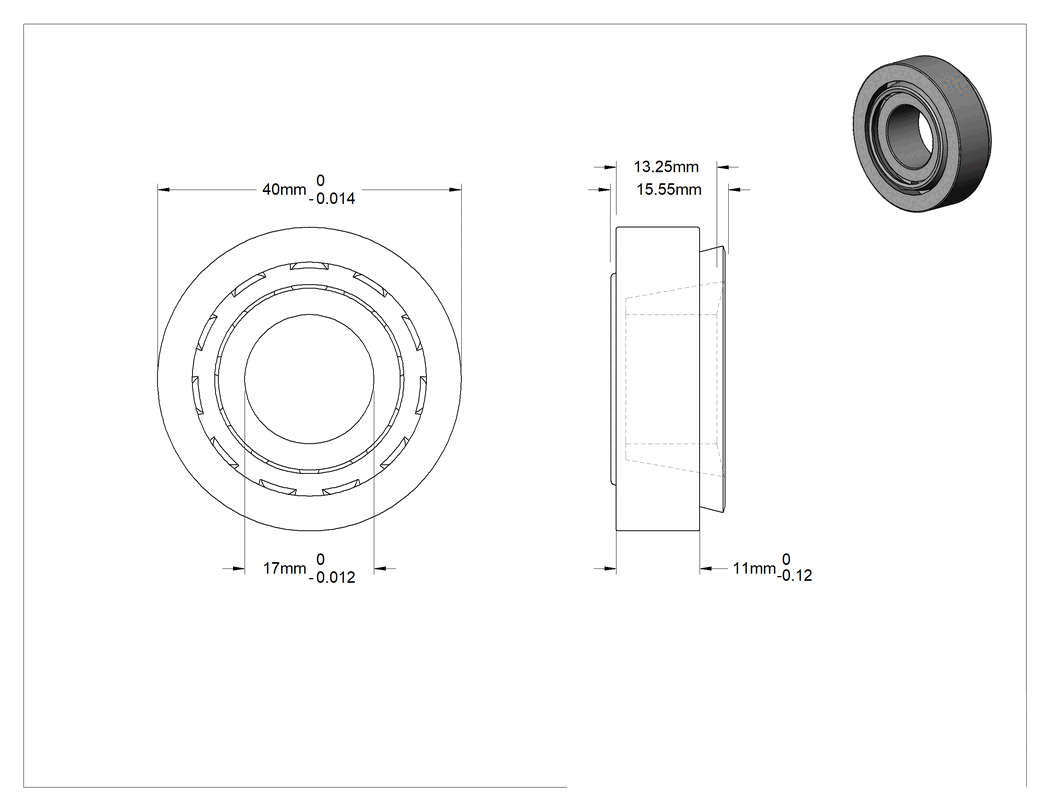

Teknik Çizim

Teknik Çizim

Dış Çap

40 mm42 mm47 mm52 mm55 mm62 mm68 mm72 mm80 mm95 mm110 mm125 mm

İç Çap

15 mm17 mm20 mm25 mm30 mm35 mm40 mm50 mm60 mm70 mm80 mm

Yatak Anma Numarası

3020330204302053020630207303023030432006320073200832012320143201633010

Genişlik

11 mm12 mm13 mm14 mm14.5 mm15 mm17.5 mm19 mm22 mm

Dinamik İtme Yük Kapasitesi

1,050 lb.1,150 lb.1,500 lb.1,550 lb.2,000 lb.2,500 lb.2,850 lb.3,750 lb.4,050 lb.5,100 lb.6,250 lb.6,450 lb.680 lb.

Maksimum Dönüş Hızı

1,400 rpm1,500 rpm1,800 rpm2,200 rpm2,700 rpm2,900 rpm3,000 rpm3,400 rpm3,500 rpm4,100 rpm4,500 rpm4,600 rpm5,300 rpm5,400 rpm5,700 rpm6,000 rpm6,300 rpm6,700 rpm7,500 rpm8,000 rpm9,000 rpm

Gövde İç Çapı İçin

40 mm42 mm47 mm52 mm55 mm62 mm68 mm72 mm80 mm95 mm110 mm125 mm

Dinamik Radyal Yük Kapasitesi

1,150 lb.1,400 lb.1,750 lb.1,800 lb.2,050 lb.2,100 lb.2,350 lb.2,550 lb.4,750 lb.5,350 lb.6,300 lb.6,600 lb.8,500 lb.10,000 lb.10,200 lb.

Statik Radyal Yük Kapasitesi

4,450 lb.4,750 lb.4,850 lb.4,950 lb.5,050 lb.6,850 lb.7,400 lb.7,750 lb.8,600 lb.9,850 lb.10,200 lb.10,400 lb.10,950 lb.11,350 lb.12,900 lb.

Statik İtme Yükü Kapasitesi

4,100 lb.4,450 lb.6,750 lb.7,450 lb.9,400 lb.12,700 lb.12,800 lb.17,100 lb.Derecelendirilmemiştir

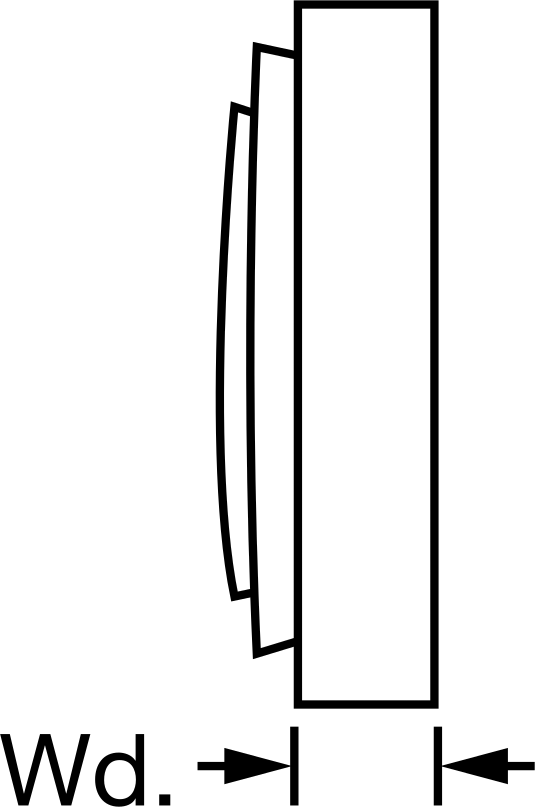

Kafes Genişliği

13.3 mm14.3 mm15.3 mm16.3 mm17 mm17.3 mm18 mm18.3 mm19 mm23 mm24 mm25 mm29 mm

₺7.192 Paket

MZ-424165

Paket

Siparişe Ekle

Özellikler

Yük Yönü için	Kombine Radyal ve Eksenel
Yatak Conta Tipi	Açık
Halka Malzemesi	Çelik
Mil Çapı İçin	17 mm
Gövde İç Çapı İçin	40 mm
Genişlik	11 mm
Genişlik Toleransı	-0.12 mm ila 0 mm
Yatak Anma Numarası	30203
Radyal Yük Kapasitesi
Dinamik	4,750 lb.2155 kg
Statik	4,750 lb.2155 kg
Eksenel Yük Kapasitesi
Dinamik	2,850 lb.1293 kg
Statik	Derecelendirilmemiştir
Maksimum Dönüş Hızı	9,000 rpm
Yağlama	Gerekli
Sıcaklık Aralığı	-46°C ila 149°C
Yatak Yapısı	Tek Sıra
Rulman Tipi	Rulo
Kafes Malzemesi	Çelik
Kafes Genişliği	13.3 mm
Mil Tipi için	Yuvarlak
İç Çap	17 mm
İç Çap Toleransı	-0.012 mm ila 0 mm
İç Halka Genişliği	12 mm
Dış Çap	40 mm
Dış Çap Toleransı	-0.014 mm ila 0 mm
Makara Rulman Tipi	Konik
Silindir Malzemesi	Çelik
Mil Montaj Tipi	Presle Takma
Ölçü Birimleri	Metrik
Menşe Ülke	Çin

Açıklama

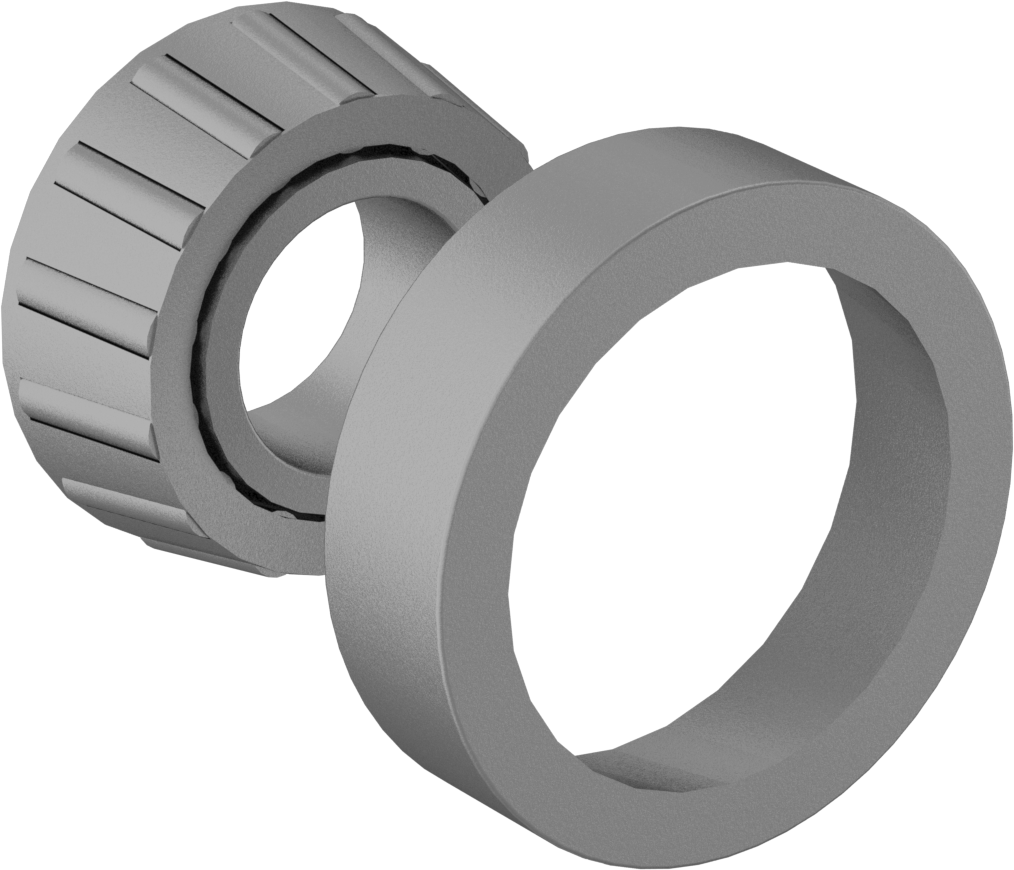

Takım tezgahı millerinden konveyör makaralarına kadar her yerde bulunan bu rulmanlar, ayar yapılmasına olanak tanıyan iki parçalı bir tasarıma sahiptir.
