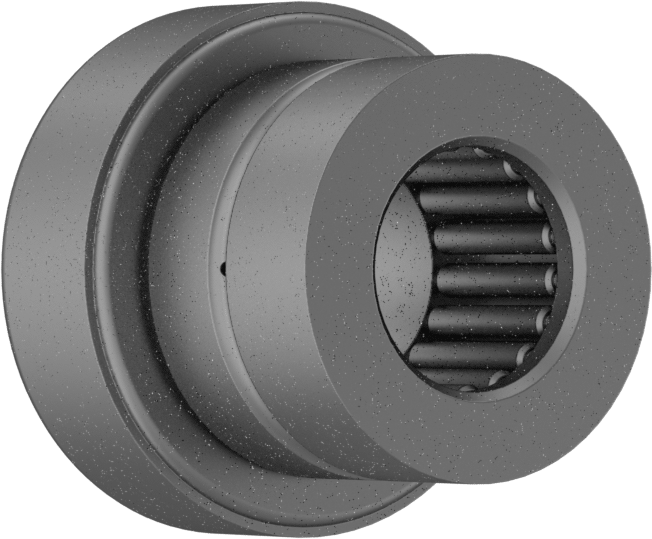

Kombinasyon Masuralı Rulman

Kombinasyon Masuralı Rulman, yüksek radyal yükleri iğne makaralarıyla desteklerken dahili itme bilyalı yapısıyla mil bileşenlerinin aşınmasını önler. Bu aile, Dış Çap ekseninde farklı seçenekler sunar; toplam 10 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺17.530 – ₺47.380 aralığında değişir.

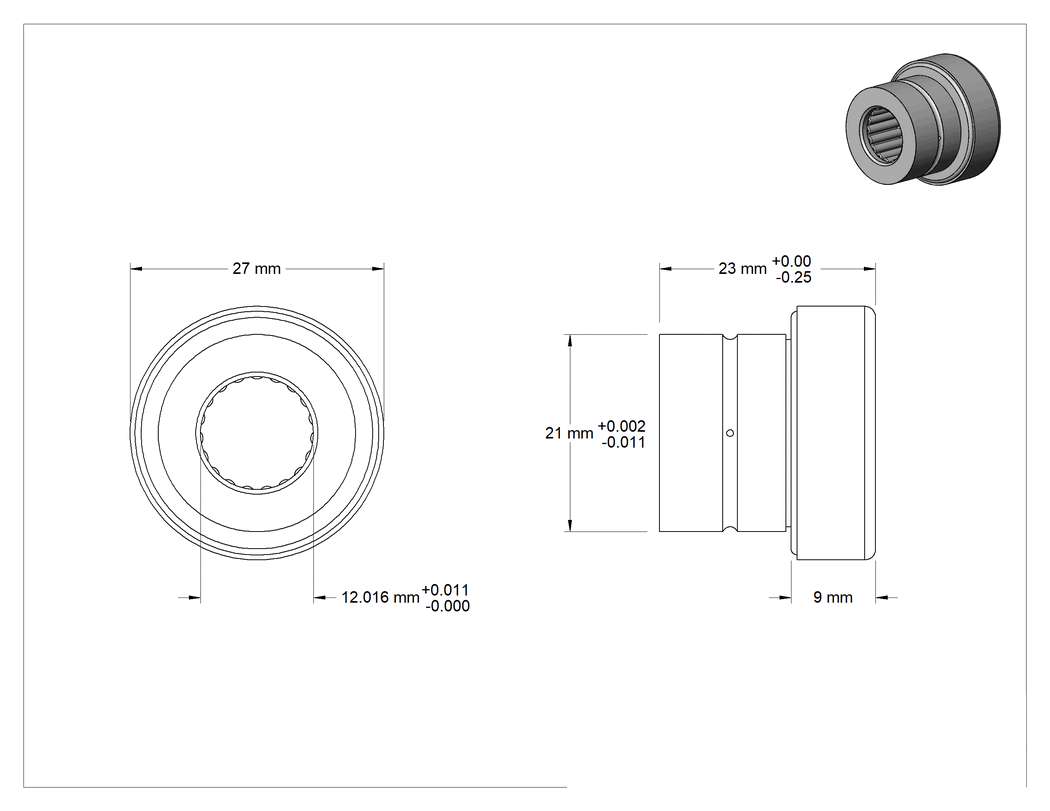

Teknik Çizim

Teknik Çizim

Dış Çap

21 mm24 mm26 mm30 mm37 mm42 mm47 mm52 mm58 mm62 mm

Genişlik

23 mm25 mm30 mm32 mm35 mm

İç Çap

12 mm15 mm17 mm20 mm25 mm30 mm35 mm40 mm45 mm50 mm

Gövde İç Çapı İçin

21 mm24 mm26 mm30 mm37 mm42 mm47 mm52 mm58 mm62 mm

Dinamik İtme Yük Kapasitesi

2,170 lb.2,230 lb.2,420 lb.3,190 lb.4,050 lb.4,200 lb.4,500 lb.6,045 lb.6,250 lb.6,450 lb.

Dinamik Radyal Yük Kapasitesi

1,650 lb.2,150 lb.2,550 lb.3,300 lb.4,250 lb.4,550 lb.4,950 lb.5,350 lb.5,600 lb.6,750 lb.

Statik Radyal Yük Kapasitesi

1,900 lb.2,800 lb.3,600 lb.5,300 lb.6,700 lb.7,750 lb.9,150 lb.10,600 lb.11,600 lb.15,400 lb.

Maksimum Dönüş Hızı

4,300 rpm4,500 rpm5,300 rpm5,600 rpm6,300 rpm7,000 rpm8,500 rpm9,000 rpm

Statik İtme Yükü Kapasitesi

2,490 lb.2,740 lb.3,250 lb.4,420 lb.6,670 lb.7,550 lb.8,450 lb.11,240 lb.12,380 lb.13,510 lb.

₺17.530 Paket

MZ-123260

Paket

Siparişe Ekle

Özellikler

Yük Yönü için	Kombine Radyal ve Eksenel
Yatak Conta Tipi	Açık
Halka Malzemesi	Çelik
Mil Çapı İçin	12 mm
Gövde İç Çapı İçin	21 mm
Genişlik	23 mm
Genişlik Toleransı	-0.25 mm ila 0 mm
Bilyalı Rulman Dış Çapı	27 mm
Bilyalı Rulman Genişliği	9 mm
Radyal Yük Kapasitesi
Dinamik	1,650 lb.748 kg
Statik	1,900 lb.862 kg
Eksenel Yük Kapasitesi
Dinamik	2,170 lb.984 kg
Statik	2,490 lb.1129 kg
Maksimum Dönüş Hızı	9,000 rpm
Yağlama	Gerekli
Mil Yüzey Pürüzlülüğü için, Ra	8 μin
Sıcaklık Aralığı	-29°C ila 110°C
Özellikler	Yağlama Yiv, Yağlama Deliği
Bilyalı Rulman Profili	Standart
Bilye Malzemesi	Çelik
Yatak Yapısı	Tek Sıra
Rulman Tipi	Top, Silindir
Kafes Malzemesi	Çelik
Mil Tipi için	Yuvarlak
İç Çap	12 mm
İç Çap Toleransı	0 mm ila 0.011 mm
Dış Çap	21 mm
Dış Çap Toleransı	-0.011 mm ila 0.002 mm
Makara Rulman Tipi	İğne
Silindir Malzemesi	Çelik
Mil Montaj Tipi	Presle Takma
Ölçü Birimleri	Metrik
Menşe Ülke	Japonya

Açıklama

Dahili bir itme bilyalı rulman, bitişik mil bileşenlerinin aşınmasını azaltırken, iğne makaraları yüksek radyal yükleri destekler. Radyal ve itme yükleri için ayrı rulmanlar kullanacağınız her yere monte edin.
