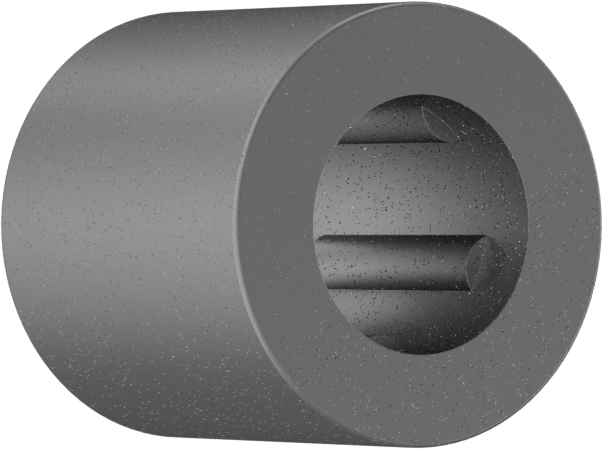

Hassas İğneli Masuralı Rulman

Hassas İğneli Masuralı Rulman, sertleştirilmiş ve taşlanmış şaftlara takılarak yüksek yük kapasitesi, hız ve hassasiyet sağlar. Dış Çap seçeneklerine göre 11 varyant bulunur; bu seri ayrıca farklı genişlik ölçüleri sunar. Fiyat, seçilen kombinasyona göre ₺3.320 – ₺7.406 aralığında değişir.

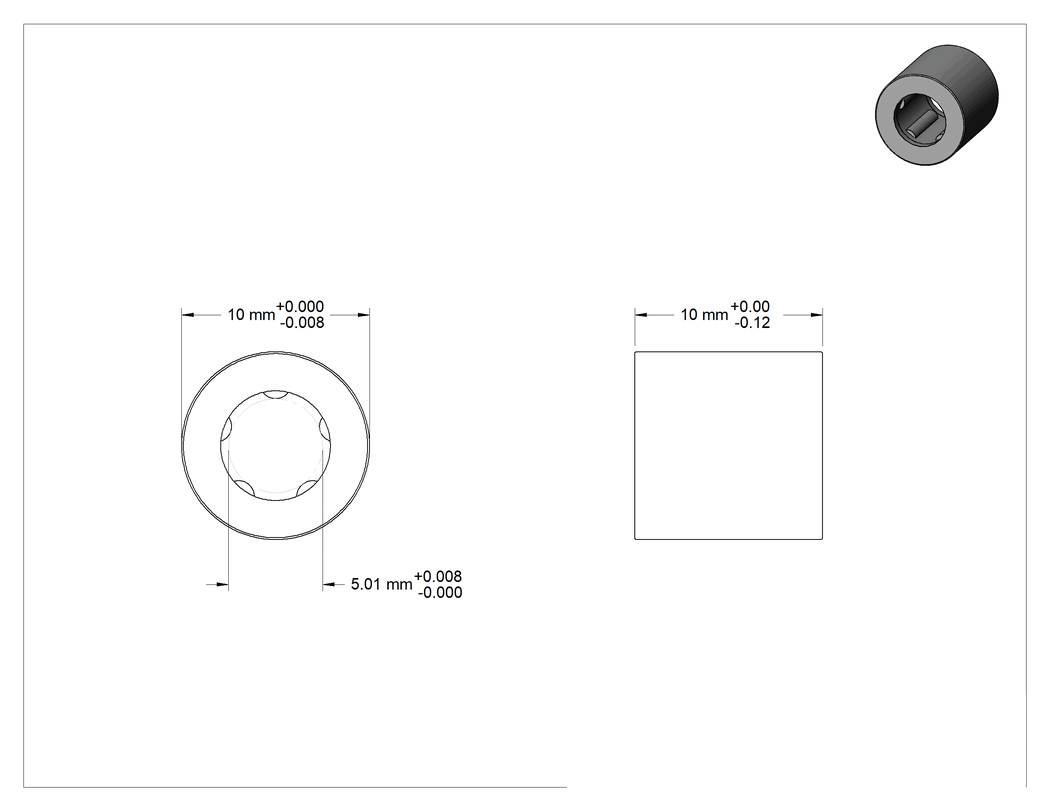

Teknik Çizim

Teknik Çizim

Dış Çap

10 mm12 mm15 mm17 mm19 mm22 mm23 mm26 mm28 mm33 mm40 mm

Genişlik

10 mm12 mm16 mm20 mm

İç Çap

5.01 mm6.01 mm8.013 mm10.013 mm12.016 mm14.016 mm15.016 mm18.016 mm20.02 mm25.02 mm30.02 mm

Dinamik Radyal Yük Kapasitesi

1,050 lb.2,000 lb.2,250 lb.2,700 lb.2,800 lb.3,350 lb.4,150 lb.5,100 lb.590 lb.850 lb.890 lb.

Gövde İç Çapı İçin

10 mm12 mm15 mm17 mm19 mm22 mm23 mm26 mm28 mm33 mm40 mm

Maksimum Dönüş Hızı

14,000 rpm17,000 rpm21,000 rpm23,500 rpm24,000 rpm25,000 rpm27,000 rpm29,000 rpm36,500 rpm39,000 rpm

Statik Radyal Yük Kapasitesi

1,200 lb.2,450 lb.2,600 lb.2,850 lb.3,650 lb.5,000 lb.5,350 lb.8,100 lb.430 lb.700 lb.920 lb.

Kafes Malzemesi

Nylon, PlasticÇelik

₺3.320 Paket

MZ-171228

Paket

Siparişe Ekle

Özellikler

Yük Yönü için	Radyal
Yatak Conta Tipi	Açık
Halka Malzemesi	Çelik
Mil Çapı İçin	5 mm
Gövde İç Çapı İçin	10 mm
Genişlik	10 mm
Genişlik Toleransı	-0.12 mm ila 0 mm
Radyal Yük Kapasitesi
Dinamik	590 lb.268 kg
Statik	430 lb.195 kg
Maksimum Dönüş Hızı	39,000 rpm
Yağlama	Gerekli
Mil Yüzey Pürüzlülüğü için, Ra	4 μin
Sıcaklık Aralığı	-18°C ila 118°C
Yatak Yapısı	Tek Sıra
Rulman Tipi	Rulo
Kafes Malzemesi	Naylon
Mil Tipi için	Yuvarlak
İç Çap	5.01 mm
İç Çap Toleransı	0 mm ila 0.008 mm
Dış Çap	10 mm
Dış Çap Toleransı	-0.008 mm ila 0 mm
Performans	Hassas
Makara Rulman Tipi	İğne
Silindir Malzemesi	Çelik
Mil Montaj Tipi	Presle Takma
Ölçü Birimleri	Metrik
Menşe Ülke	Slovakya

Açıklama

Bu rulmanları doğrudan sertleştirilmiş ve taşlanmış şaftlara takın. Standart iğneli rulmanlara göre daha yüksek yük kapasitesi, hız ve hassasiyete sahiptirler.

Açık Rulman — Açık rulmanlar, sızdırmaz rulmanlara göre ısıyı daha verimli bir şekilde dağıtır.
