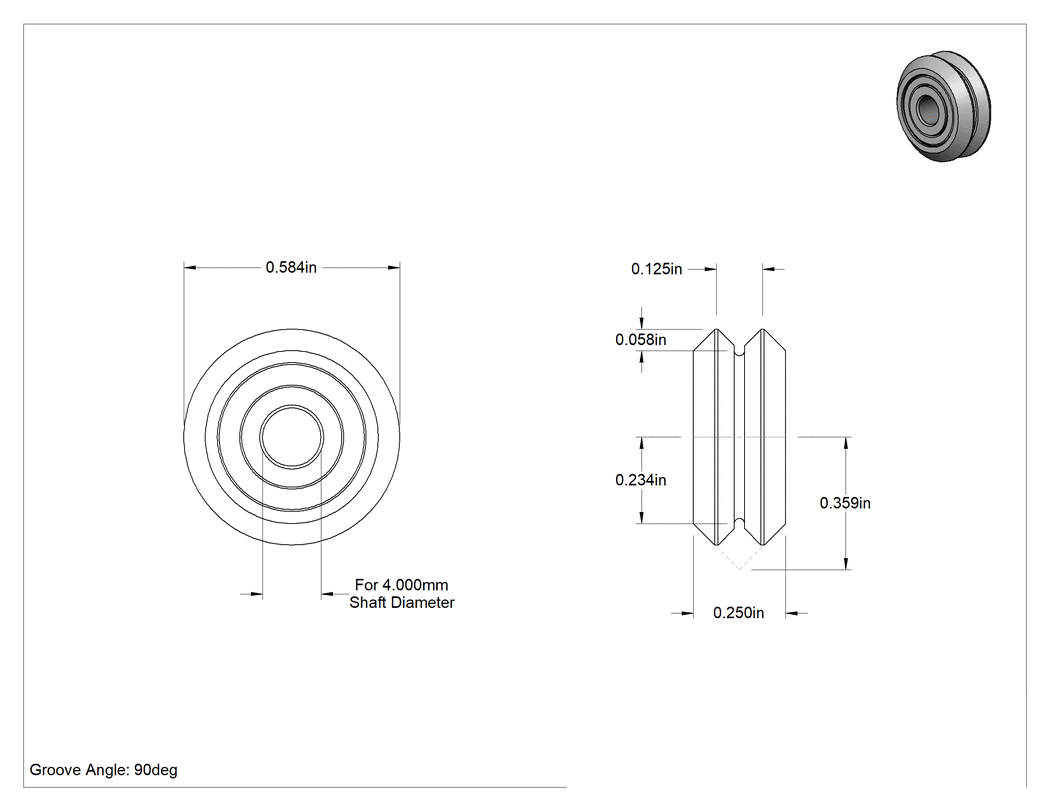

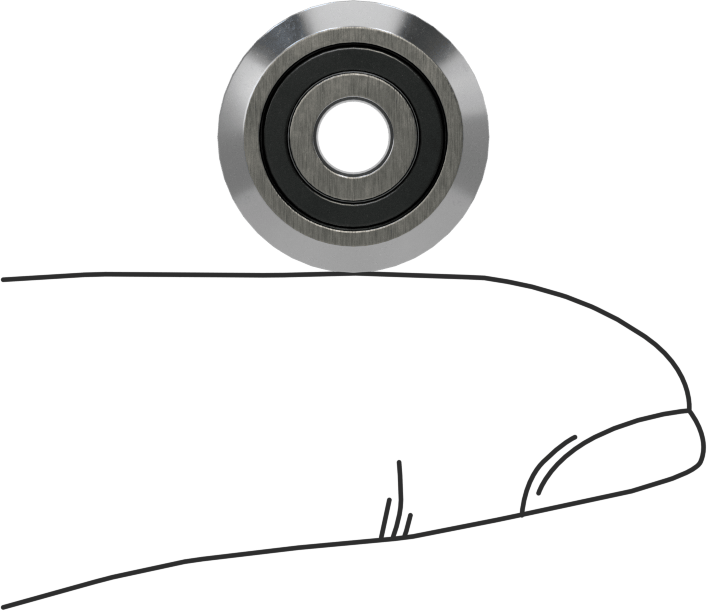

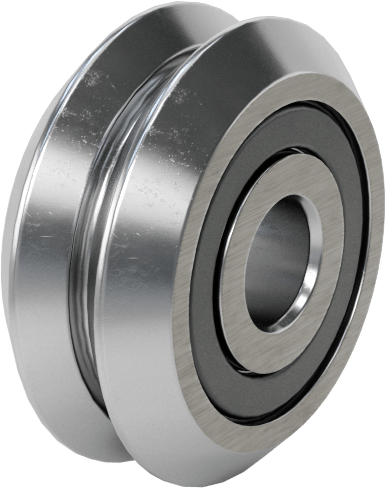

Mile Monte Ray Makarası, Contalı Çelik V-Oluk
11 varyant (Silindir Çapı, Rulman Tipi); ₺9.554 – ₺93.360
Mile Monte Ray Makarası, Contalı Çelik V-Oluk, bir şafta veya çatal uçlu çubuğa monte edilerek V-oluklu raylar üzerinde hareket eder ve radyal ile itme yüklerini taşırken contası sayesinde kirli ortamlarda toz ve kirleticilere karşı koruma sağlar. Bu sayfada Silindir Çapı ve Rulman Tipi eksenlerinde 11 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺9.554 – ₺93.360 aralığında değişir.
Özellikler
| Silindir Malzemesi | Çelik |
| Silindir Profili | V |
| Conta ile | Evet |
| Rulo | |
| Çap | 9/16"14.3 mm |
| Genişlik | 1/4"6.35 mm |
| Mil Çapı İçin | 4 mm |
| Toplam Genişlik | 1/4"6.35 mm |
| Yiv | |
| Genişlik | 1/8"3.17 mm |
| Derinlik | 1/16"1.59 mm |
| Maksimum Dönüş Hızı | 7,000 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 140 lb.63.5 kg |
| Dinamik Radyal | 140 lb.63.5 kg |
| Statik İtme | 20 lb.9.07 kg |
| Maksimum Sıcaklık | 99°C |
| Rulman Tipi | Bilye |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Shell Alvania EP2 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Mil Montajı |
| Mil Montaj Tipi | Gezici Yuvaya Uyumlu |
| Ray Makarası Tipi | V-Yiv |
| Menşe Ülke | İsviçre |
Açıklama
Yoke tipi kam takipçileri olarak da bilinen bu makaralar, dişli ray makaralarına göre daha fazla montaj esnekliği sunar. Genellikle bir şafta veya çatal uçlu çubuğa monte edilirler. Silindirler, V-Oluklu Ray Silindirleri için Açılı Raylarla birlikte kullanılmak üzere tasarlanmıştır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi performans gösterir, çünkü kalıntılar açılı raydan düşer. Tüm silindirler kalıcı olarak yağlanmıştır.
Conta ile — Contalı silindirler, korumalı silindirlerden daha iyi bir şekilde tozu ve diğer kirleticileri engeller, ancak daha fazla ısı tutarlar. Contaları ayrıca yağlayıcının tutulmasına da yardımcı olur.
