Mile Monte Düz Ray Makarası, Contalı

Mile Monte Düz Ray Makarası, Contalı, bir şafta veya çatal çubuk ucuna monte edilerek dişli ray makaralarına göre daha fazla montaj esnekliği sağlar ve uç contaları sayesinde yuvarlanan elemanları kir ve kirlilikten korur. Bu aile, Silindir Çapı ve Silindir Genişliği eksenlerinde toplam 18 varyant sunar. Fiyat, seçilen kombinasyona göre ₺5.270 – ₺55.990 aralığında değişir.

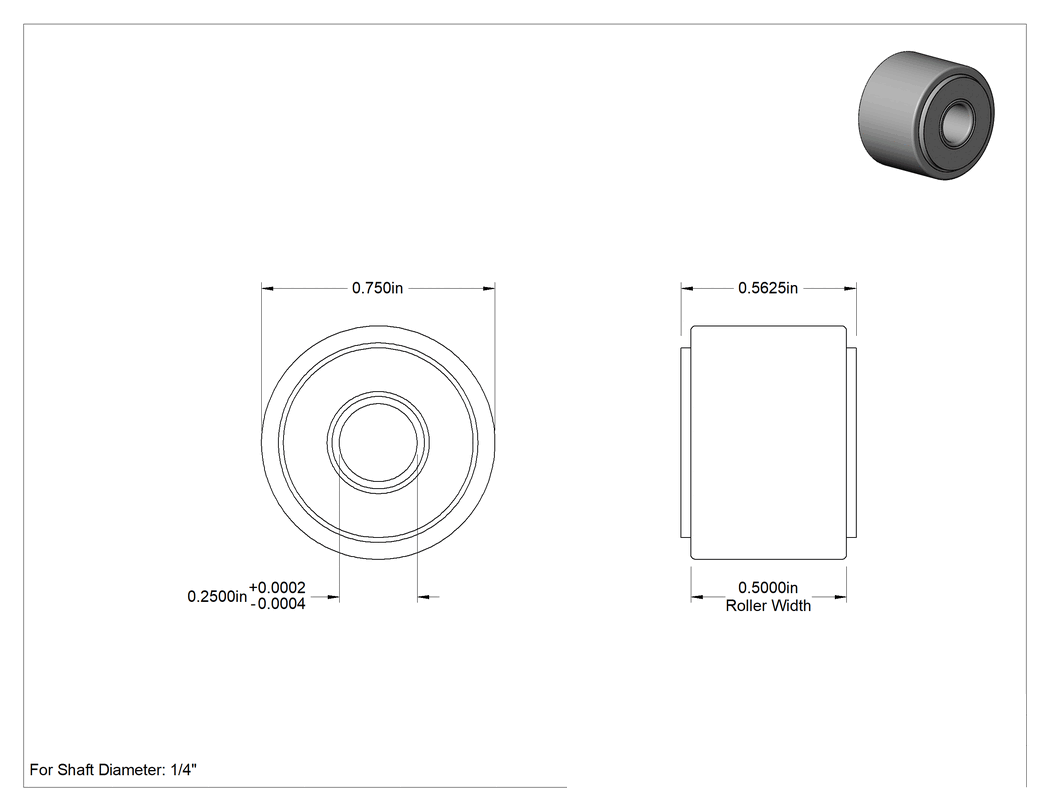

Teknik Çizim

Teknik Çizim

Silindir Çapı

3⁄4"7⁄8"1"1 1⁄8"1 1⁄4"1 3⁄8"1 1⁄2"1 5⁄8"1 3⁄4"1 7⁄8"2"2 1⁄4"2 1⁄2"2 3⁄4"3"3 1⁄4"3 1⁄2"4"

Silindir Genişliği

1⁄2"5⁄8"3⁄4"7⁄8"1"1 1⁄4"1 1⁄2"1 3⁄4"2"2 1/4"

İç Çap

1⁄4"5⁄16"3⁄8"7⁄16"1⁄2"5⁄8"3⁄4"1"1 1⁄8"1 1⁄4"

Dinamik Radyal Yük Kapasitesi

1,600 lb.2,200 lb.3,900 lb.4,800 lb.6,300 lb.8,000 lb.11,000 lb.15,000 lb.22,000 lb.

Silindir Malzemesi

Siyah Oksit ÇelikÇelik

Statik Radyal Yük Kapasitesi

4,100 lb.6,200 lb.8,500 lb.11,000 lb.15,000 lb.21,000 lb.30,000 lb.45,000 lb.63,000 lb.

Toplam Genişlik

9⁄16"11⁄16"13⁄16"15⁄16"1 1⁄16"1 5⁄16"1 9⁄16"1 13⁄16"2 1⁄16"2 5⁄16"

Maksimum Dönüş Hızı

1,000 rpm1,100 rpm1,300 rpm1,400 rpm2,000 rpm2,200 rpm2,300 rpm2,500 rpm2,800 rpm3,100 rpm3,400 rpm4,800 rpm5,000 rpm6,000 rpm700 rpm800 rpm850 rpm950 rpm

₺5.270 Adet

MZ-430844

Paket

Siparişe Ekle

Özellikler

Silindir Malzemesi	Siyah Oksit Çelik
Silindir Profili	Düz
Conta ile	Evet
Rulo
Çap	3/4"19.0 mm
Genişlik	1/2"12.7 mm
Mil Çapı İçin	1/4"6.35 mm
Toplam Genişlik	9/16"14.3 mm
Maksimum Dönüş Hızı	6,000 rpm
Yük Kapasitesi
Statik Radyal	4,100 lb.1860 kg
Dinamik Radyal	1,600 lb.726 kg
Maksimum Sıcaklık	104°C
Makara Rulman Tipi	İğne
İç Çap	1/4"6.35 mm
İç Çap Toleransı	-0.0004" ila 0.0002"0.01 mm / 0.01 mm
Yük Yönü için	Radyal
Kılavuz Makara Tipi	Ray
Yağlayıcı	Shell Gadus S2
Yağlayıcı Türü	Gres
Yağlama	Yağlanmış
Yağlama Yöntemi	Dolgulu
Silindir Montaj Tipi	Mil Montajı
Mil Montaj Tipi	Presle Takma
Ray Makarası Tipi	Yuvarlak
Menşe Ülke	Meksika

Açıklama

Yoke tipi kam takipçileri olarak da bilinen bu makaralar, dişli ray makaralarına göre daha fazla montaj esnekliğine sahiptir. Genellikle bir şafta veya çatal çubuk ucuna monte edilirler. Makaraları, iç halkadaki delik ve oluktan yağlayın.

Contalı — Contalı makaralar, yuvarlanan elemanları kir ve kirlilikten korumak için uç contalarına sahiptir.
