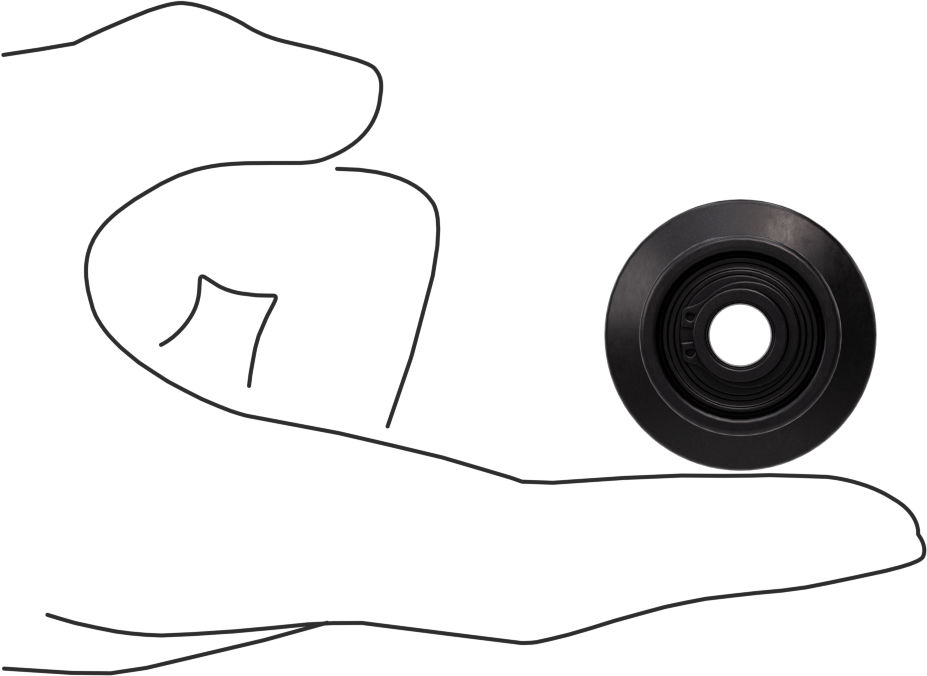

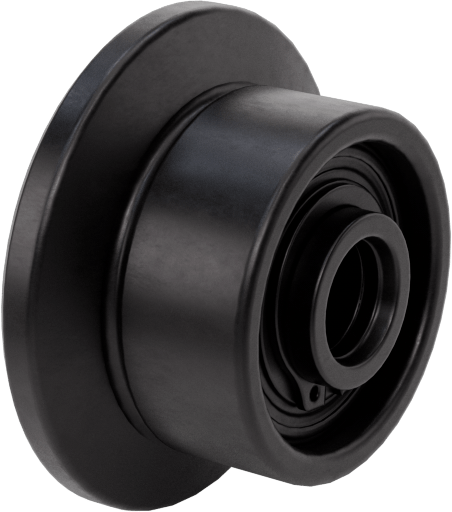

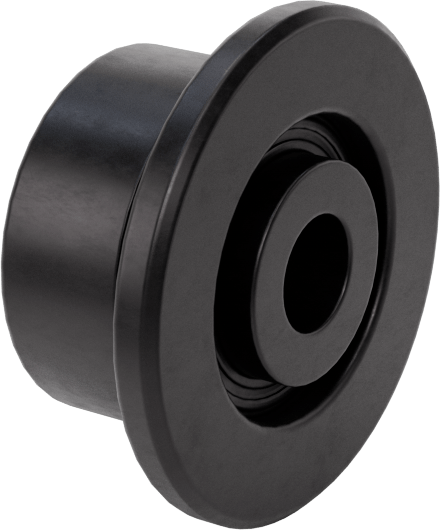

Mile Monte Ray Makarası, Flanşlı
11 varyant (Silindir Çapı, Silindir Genişliği); ₺22.298 – ₺71.860
Mile Monte Ray Makarası, Flanşlı, flanşlı yapısı sayesinde hem radyal hem de itme yüklerini kaldırabilen ve rayda kılavuzluk sağlayarak güvenli hareket sunan bir makara ailesidir. Bu sayfada Silindir Çapı ve Flanş Dış Çapı eksenlerinde toplam 11 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺22.298 – ₺71.860 aralığında değişir.

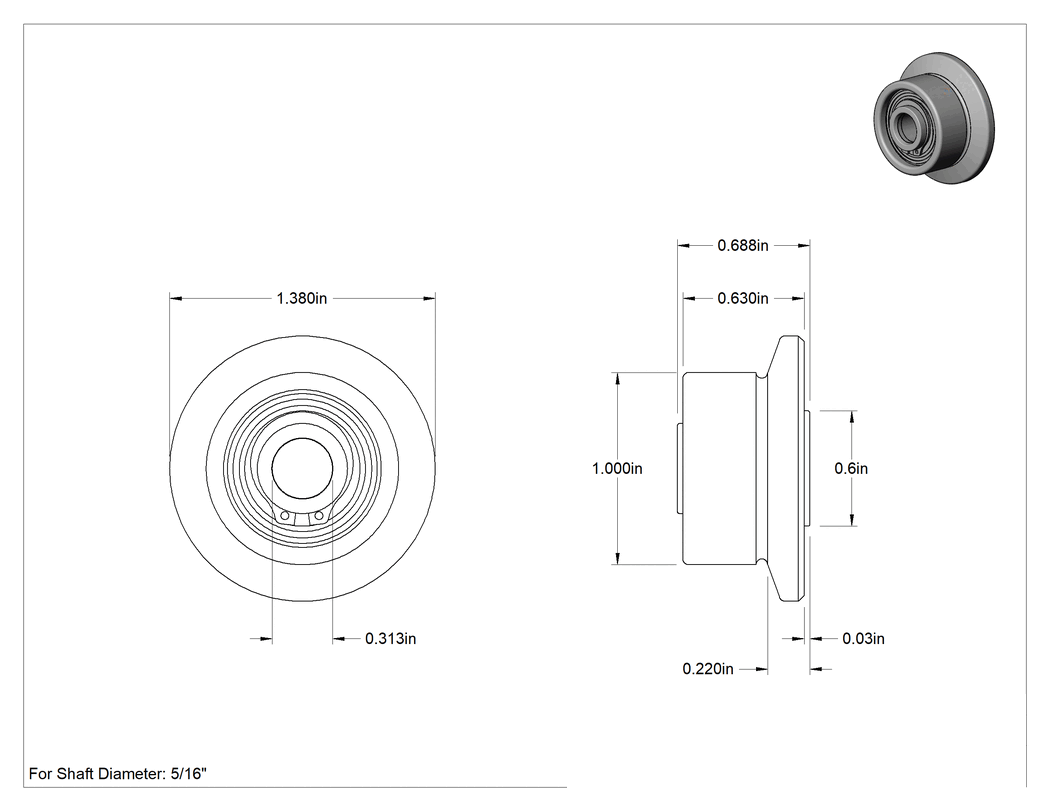

Özellikler
| Silindir Malzemesi | Çelik |
| Silindir Profili | Düz |
| Conta ile | Evet |
| Rulo | |
| Çap | 1"25.4 mm |
| Genişlik | 5/8"15.9 mm |
| Omuz | |
| Çap | 5/8"15.9 mm |
| Uzunluk | 1/32"0.79 mm |
| Flanş | |
| Dış Çap | 1 3/8"34.9 mm |
| Kalınlık | 1/4"6.35 mm |
| Mil Çapı İçin | 5/16"7.94 mm |
| Toplam Genişlik | 21/32"16.7 mm |
| Maksimum Dönüş Hızı | 20,000 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 420 lb.191 kg |
| Dinamik Radyal | Derecelendirilmemiştir |
| Statik İtme | 110 lb.49.9 kg |
| Maksimum Sıcaklık | 107°C |
| Makara Rulman Tipi | Konik |
| Rulman Tipi | Rulo |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Mobilith SCH 220 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Mil Montajı |
| Mil Montaj Tipi | Presle Takma |
| Ray Makarası Tipi | Flanşlı |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Mil montajlı ray makaraları, dişli ray makaralarına göre daha fazla montaj esnekliğine sahiptir. Flanşlı oldukları için hem radyal hem de itme (üst ve yan) yüklerini kaldırabilirler. Flanş ayrıca kılavuzluk sağlar ve makaraların rayda kalmasına yardımcı olur. Hepsi kalıcı olarak yağlanmıştır ve yağlayıcıyı tutmak ve yuvarlanma elemanlarını kir ve kirlilikten korumak için uç contalarına sahiptir.
