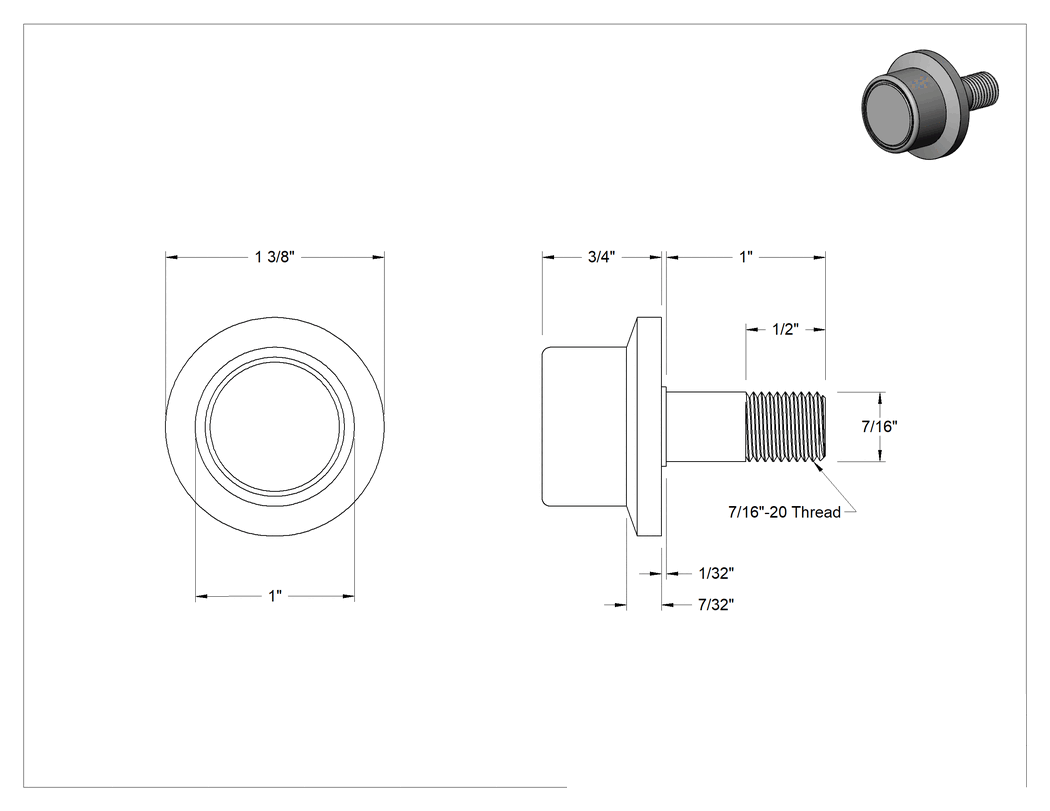

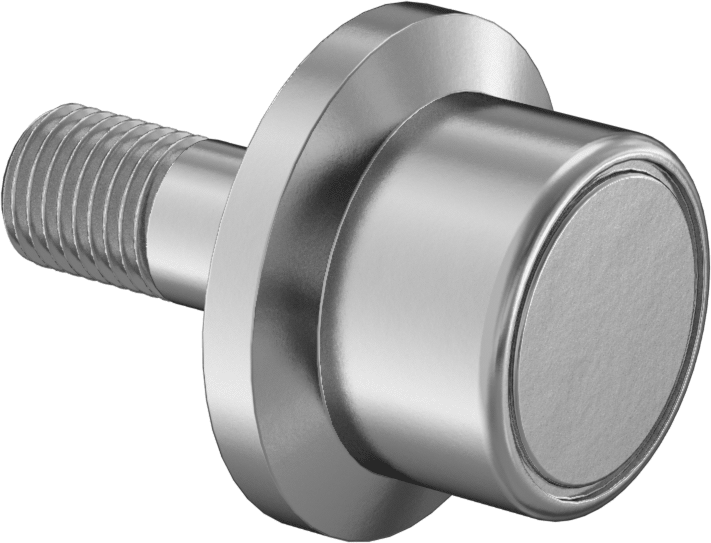

Flanşlı Dişli Ray Makarası
5 varyant (Silindir Çapı, Silindir Genişliği); ₺43.842 – ₺92.322
Flanşlı Dişli Ray Makarası, saplamayı doğrudan bir bileşene vidalayarak veya somunla sabitleyerek raylı sistemlerde kılavuzluk sağlar ve makaranın rayda kalmasına yardımcı olur. Bu ailede 5 varyant bulunur; Silindir Çapı seçenekleri 1" ile 2 1/2" arasında değişir. Fiyat, seçilen kombinasyona göre ₺43.842 – ₺92.322 aralığında değişir.
Özellikler
| Silindir Malzemesi | 440C Paslanmaz Çelik |
| Silindir Profili | Düz |
| Conta ile | Evet |
| Rulman Tipi | Bilye |
| Rulo | |
| Çap | 1"25.4 mm |
| Genişlik | 3/4"19.0 mm |
| Saplama | |
| Çap | 7/16"11.1 mm |
| Uzunluk | 1"25.4 mm |
| Dişler | |
| Boyut | 7/16"-2011.1 mm |
| Uzunluk | 1/2"12.7 mm |
| Omuz | |
| Çap | 1/2"12.7 mm |
| Uzunluk | 1/32"0.79 mm |
| Flanş | |
| Dış Çap | 1 3/8"34.9 mm |
| Kalınlık | 7/32"5.56 mm |
| Maksimum Dönüş Hızı | 6,000 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 150 lb.68.0 kg |
| Dinamik Radyal | Derecelendirilmemiştir |
| Statik İtme | 150 lb.68.0 kg |
| Maksimum Sıcaklık | 107°C |
| İçerir | Montaj Donanımı |
| Tahrik Konumu | Saplama Ucu |
| Tahrik Stili | Altıgen |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Mineral Gres |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | 303 Paslanmaz Çelik |
| Ray Makarası Tipi | Flanşlı |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Saplamayı doğrudan bir bileşene vidalayın veya delikten montaj için bir somunla sabitleyin. Flanş, kılavuzluk sağlar ve makaranın rayda kalmasına yardımcı olur. Tüm makaralar kalıcı olarak yağlanmıştır ve yağlayıcıyı tutmak ve yuvarlanan elemanları kir ve kirlilikten korumak için uç contalarına sahiptir.
440C Paslanmaz Çelik Makaralar — Paslanmaz çelik makaralar, çelik makaralara kıyasla daha yüksek korozyon direnci sunar.
