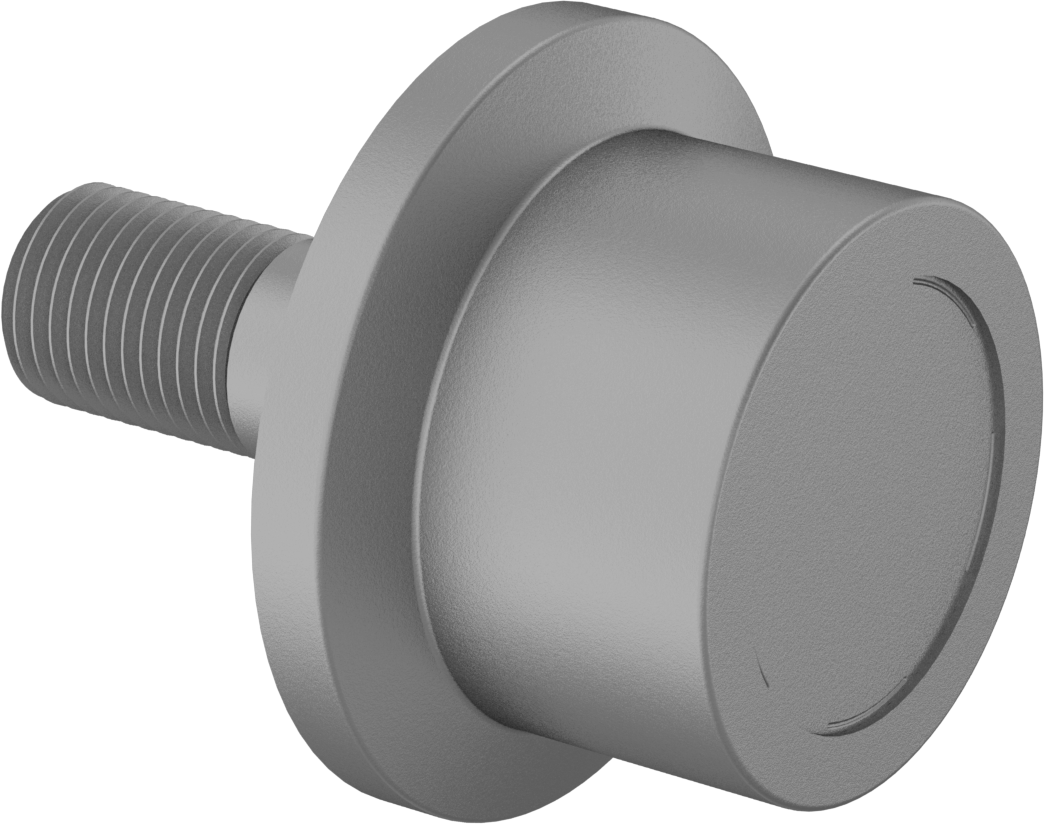

Flanşlı Dişli Ray Makaraları
Dişli Ray Makarası, Flanşlı
19 varyant (Silindir Çapı, Silindir Genişliği); ₺14.166 – ₺48.144
Dişli Ray Makarası, Flanşlı, saplamayı doğrudan bileşene vidalayarak veya somunla sabitleyerek ray üzerinde kılavuzlu hareket sağlar. Bu ailede 19 varyant bulunur. Silindir Çapı seçenekleri 26 mm’den 100 mm’ye kadar değişir. Fiyat, seçilen kombinasyona göre ₺14.166 – ₺48.144 aralığında değişir.
Silindir Çapı
Silindir Genişliği
Saplama Çapı
Saplama Uzunluğu
Diş Boyutu
Statik İtme Yükü Kapasitesi
Rulman Tipi
Statik Radyal Yük Kapasitesi
Flanş Dış Çapı
Diş Uzunluğu
₺17.838 Adet
MZ-404249
Paket

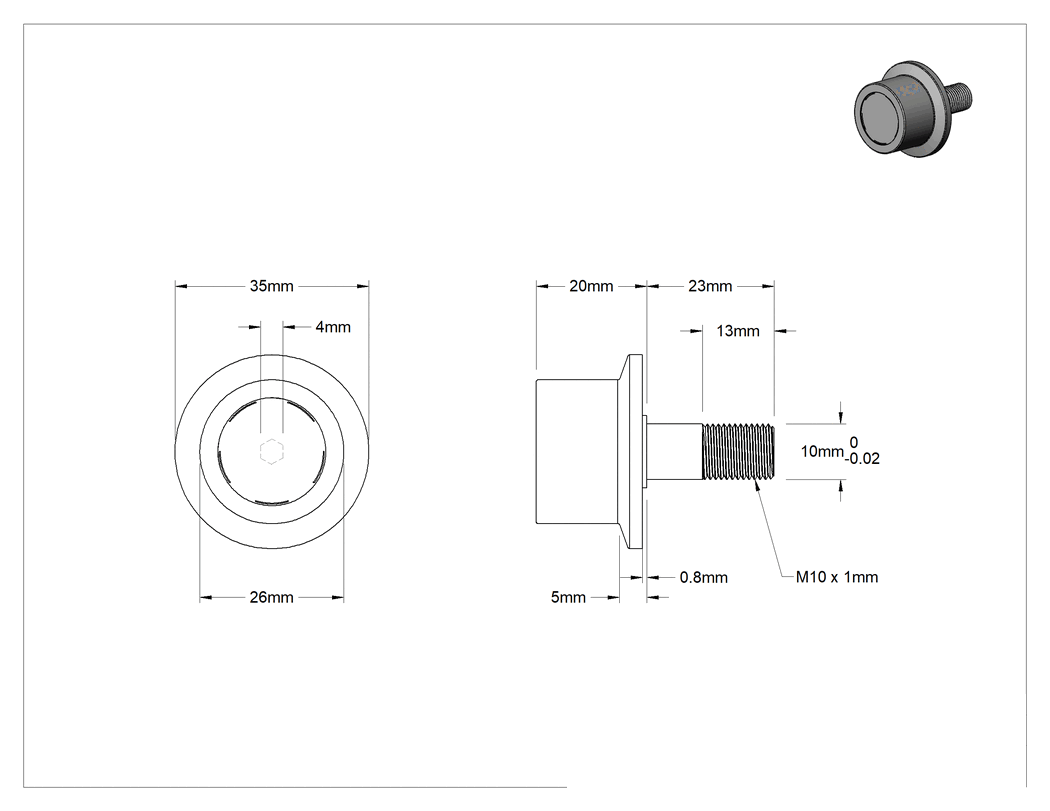

Özellikler
| Silindir Malzemesi | Çelik |
| Silindir Profili | Düz |
| Conta ile | Evet |
| Rulman Tipi | Bilye |

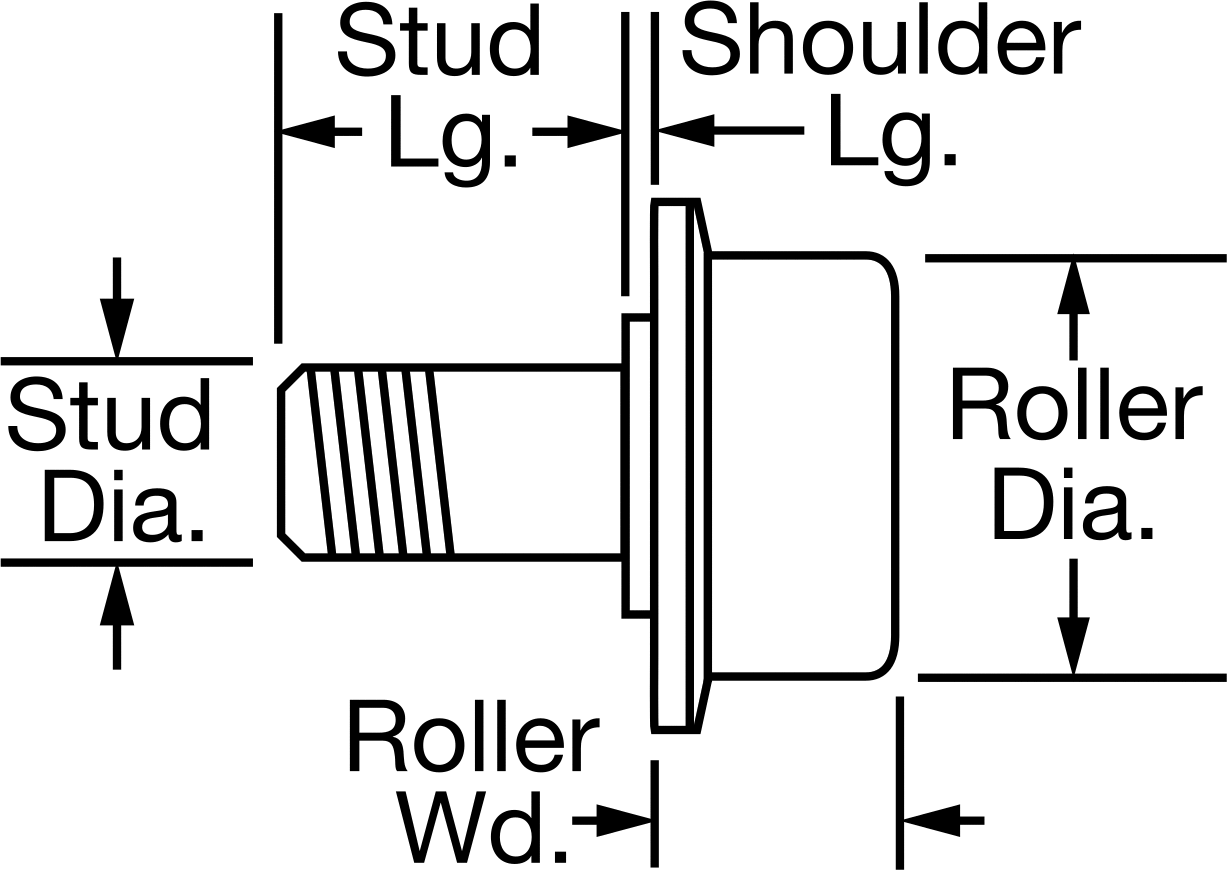

| Rulo | |
| Çap | 26 mm |
| Genişlik | 20 mm |
| Saplama | |
| Çap | 10 mm |
| Uzunluk | 23 mm |
| Dişler | |
| Boyut | M10 × 1 mm |
| Uzunluk | 13 mm |
| Omuz | |
| Çap | 13.1 mm |
| Uzunluk | 0.8 mm |
| Flanş | |
| Dış Çap | 35 mm |
| Kalınlık | 5 mm |
| Maksimum Dönüş Hızı | Derecelendirilmemiştir |
| Yük Kapasitesi | |
| Statik Radyal | 220 lb.99.8 kg |
| Dinamik Radyal | Derecelendirilmemiştir |
| Statik İtme | 130 lb.59.0 kg |
| Maksimum Sıcaklık | 107°C |
| İçerir | Montaj Donanımı |
| Tahrik Konumu | Saplama Ucu |
| Tahrik Stili | Altıgen |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Chevron SRI2 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | Çelik |
| Ray Makarası Tipi | Flanşlı |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Saplamayı doğrudan bir bileşene vidalayın veya delikten montaj için bir somunla sabitleyin. Flanş, kılavuzluk sağlar ve makaranın rayda kalmasına yardımcı olur. Tüm makaralar kalıcı olarak yağlanmıştır ve yağlayıcıyı tutmak ve yuvarlanan elemanları kir ve kirlilikten korumak için uç contalarına sahiptir.
