Eksenel Yük Kapasiteli Dişli Ray Makarası, Paslanma ve Aşınmaya Dayanıklı

16 varyant (Silindir Çapı, Silindir Genişliği); ₺3.156 – ₺51.770

Eksenel Yük Kapasiteli Dişli Ray Makarası, Paslanma ve Aşınmaya Dayanıklı ailesi, radyal ve itme yüklerini aynı anda taşıyarak iş parçalarını yönlendirip konumlandırır. Bu sayfada Silindir Çapı ve Silindir Malzemesi eksenlerinde 16 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺3.156 – ₺51.770 aralığında değişir.

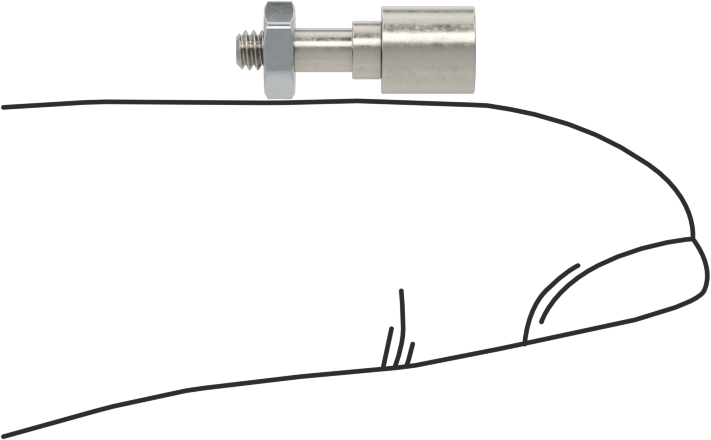

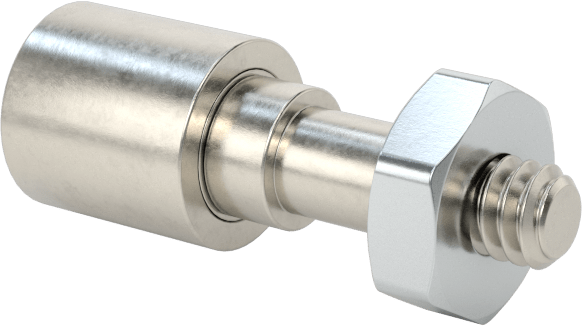

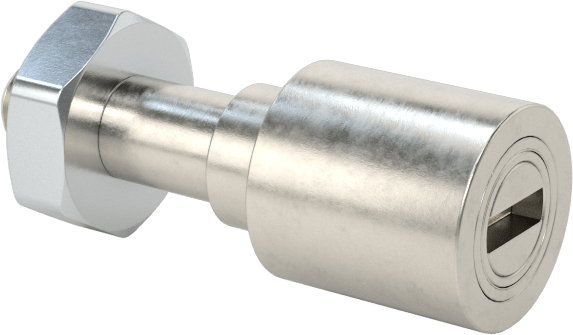

Eksenel Yük Kapasiteli Dişli Ray Makarası, Paslanma ve Aşınmaya Dayanıklı, 3/16" Makara Çapı, 13/64" Silindir Genişliği

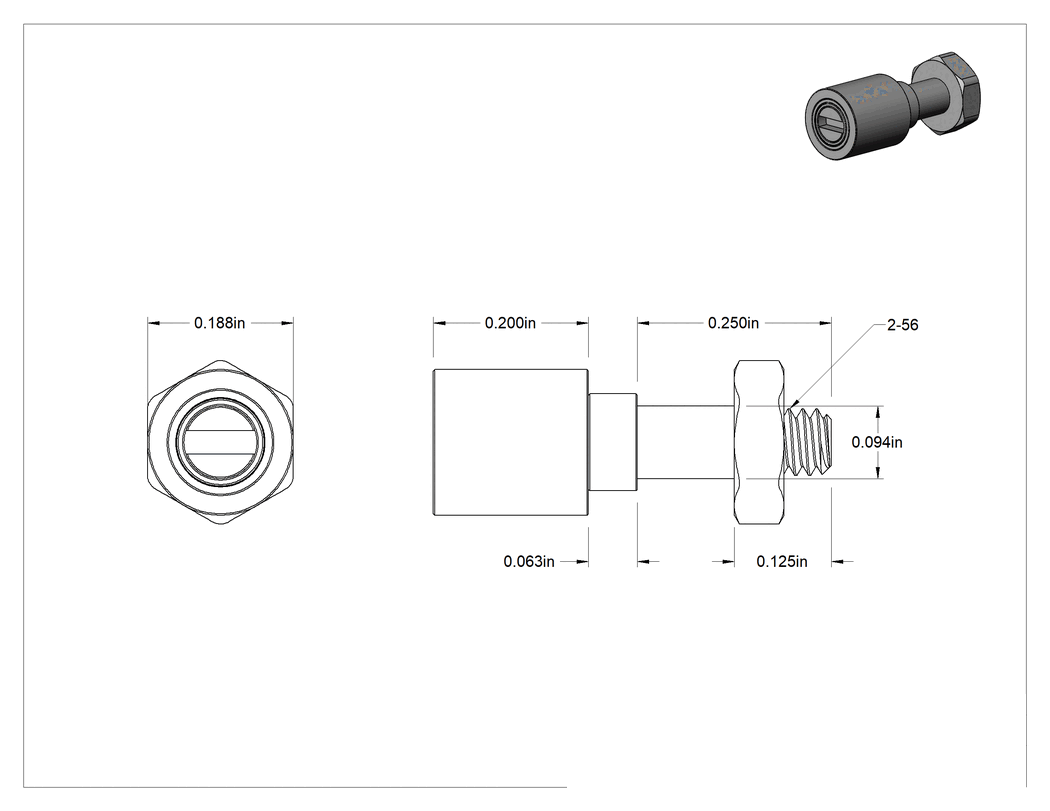

Teknik Çizim

Özellikler

Silindir Malzemesi	303 Paslanmaz Çelik
Silindir Profili	Düz
Conta ile	Evet
Tahrik Stili	Yivli
Tahrik Konumu	Silindir Kafası
Rulo
Çap	3/16"4.76 mm
Genişlik	13/64"5.16 mm
Saplama
Çap	3/32"2.38 mm
Uzunluk	1/4"6.35 mm
Dişler
Boyut	2-56
Uzunluk	1/8"3.17 mm
Omuz
Çap	1/8"3.17 mm
Uzunluk	1/16"1.59 mm
Maksimum Dönüş Hızı	1,500 rpm
Yük Kapasitesi
Statik Radyal	15 lb.6.80 kg
Dinamik Radyal	50 lb.22.7 kg
Statik İtme	5 lb.2.27 kg
Maksimum Sıcaklık	118°C
Rulman Tipi	Bilye
İçerir	Montaj Donanımı
Yük Yönü için	Kombine Radyal ve Eksenel, Radyal, İtme
Kılavuz Makara Tipi	Ray
Yağlayıcı Türü	Yağ
Yağlama	Yağlanmış
Yağlama Yöntemi	Dolgulu
Performans	Paslanma ve Aşınmaya Dayanıklı, İtme Yükü Derecelendirmesi
Silindir Montaj Tipi	Dişli Saplama
Saplama Malzemesi	303 Paslanmaz Çelik
Ray Makarası Tipi	Yuvarlak
Menşe Ülke	Çin

Açıklama

Bu makaralar, radyal ve itme (üst ve yan) yüklerini aynı anda taşıyacak şekilde tasarlanmıştır. Kam takipçileri olarak da bilinen ray makaraları, iş parçasını yönlendirip konumlandırırken yükleri destekler. Saplamayı doğrudan bir bileşene vidalayın veya delikten montaj için bir somunla sabitleyin. Tüm makaralar kalıcı olarak yağlanmıştır ve yağlayıcıyı tutmak ve yuvarlanma elemanlarını kir ve kirlilikten korumak için uç contalarına sahiptir.

303 Paslanmaz Çelik Makaralar — 303 paslanmaz çelik makaralar, 440C paslanmaz çelik makaralara göre korozyona karşı daha dayanıklıdır.
