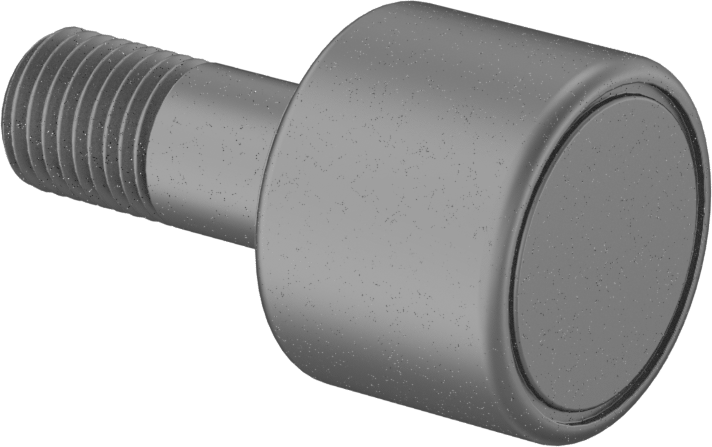

Eksenel Yük Kapasiteli Dişli Ray Makarası
4 varyant (Silindir Çapı, Silindir Genişliği); ₺30.006 – ₺51.654
Eksenel Yük Kapasiteli Dişli Ray Makarası, radyal ve itme yüklerini aynı anda taşıyarak iş parçalarını yönlendirip konumlandırır. Bu ailede 4 varyant bulunur; Silindir Çapı seçenekleri 1" ile 2 1/2" arasında değişir. Fiyat, seçilen kombinasyona göre ₺30.006 – ₺51.654 aralığında değişir.
Özellikler
| Silindir Malzemesi | Çelik |
| Silindir Profili | Düz |
| Conta ile | Evet |
| Tahrik Stili | Altıgen |
| Tahrik Konumu | Saplama Ucu |

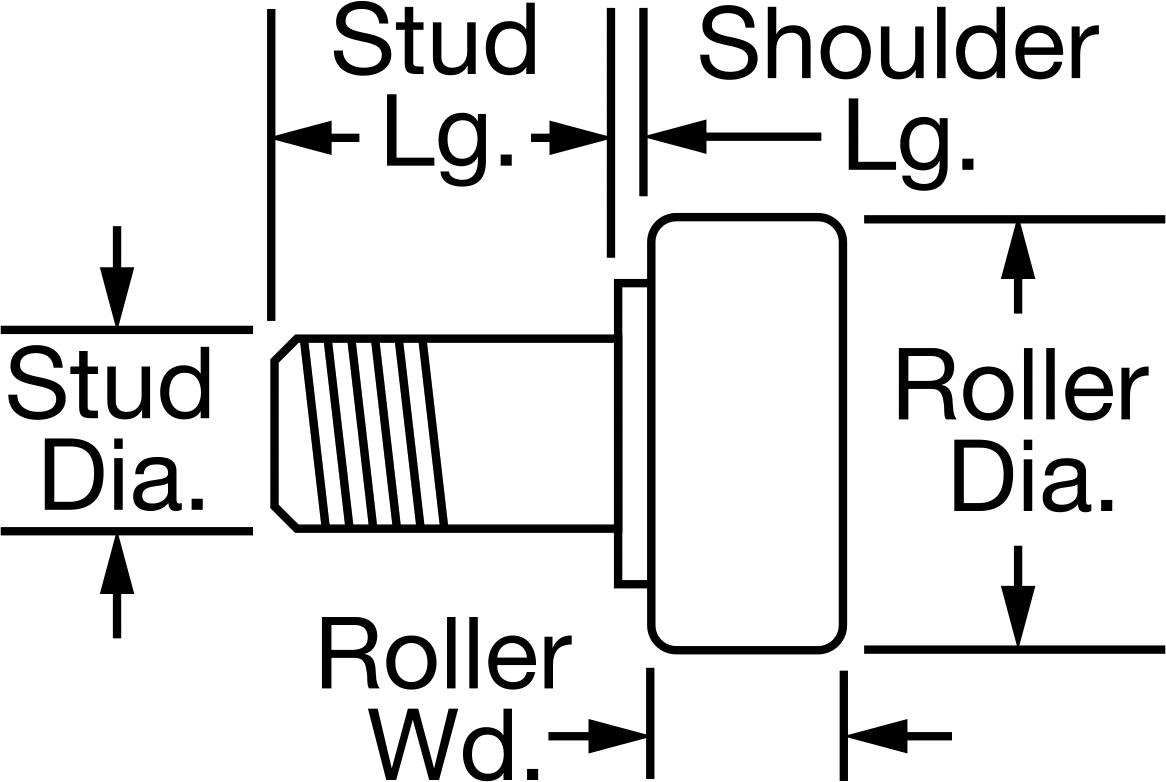

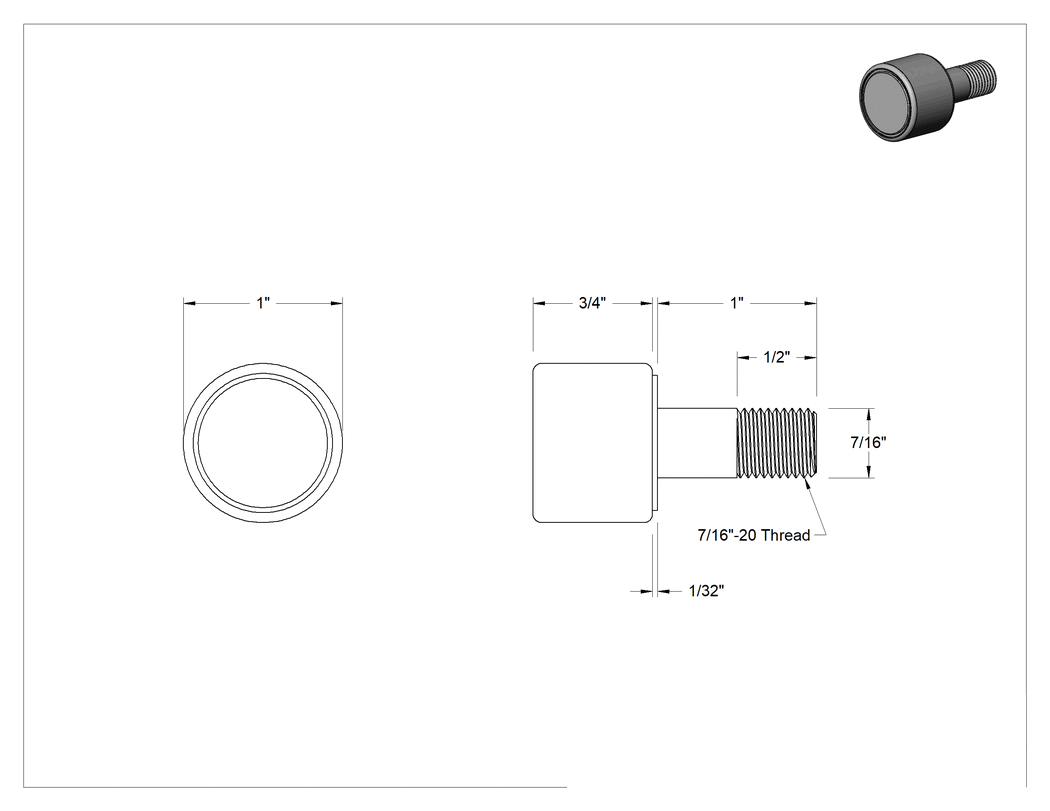

| Rulo | |
| Çap | 1"25.4 mm |
| Genişlik | 3/4"19.0 mm |
| Saplama | |
| Çap | 7/16"11.1 mm |
| Uzunluk | 1"25.4 mm |
| Dişler | |
| Boyut | 7/16"-2011.1 mm |
| Uzunluk | 1/2"12.7 mm |
| Omuz | |
| Çap | 1/2"12.7 mm |
| Uzunluk | 1/32"0.79 mm |
| Maksimum Dönüş Hızı | 6,000 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 380 lb.172 kg |
| Dinamik Radyal | 350 lb.159 kg |
| Statik İtme | 240 lb.109 kg |
| Maksimum Sıcaklık | 163°C |
| Rulman Tipi | Bilye |
| İçerir | Montaj Donanımı |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Mineral Gres |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Performans | İtme Yükü Derecelendirmesi |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | Çelik |
| Ray Makarası Tipi | Yuvarlak |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu makaralar, radyal ve itme (üst ve yan) yüklerini aynı anda taşıyacak şekilde tasarlanmıştır. Kam takipçileri olarak da bilinen ray makaraları, iş parçasını yönlendirip konumlandırırken yükleri destekler. Saplamayı doğrudan bir bileşene vidalayın veya delikten montaj için bir somunla sabitleyin. Tüm makaralar kalıcı olarak yağlanmıştır ve yağlayıcıyı tutmak ve yuvarlanma elemanlarını kir ve kirlilikten korumak için uç contalarına sahiptir.
